1-Strang2-Strang1-Strang seitlich2-Strang seitlich2-Strang geneigt2-Strang asymmetrisch3-4-Strang3-4-Strang asymmetrisch
Strangzahl1212223-43-4
Neigungswinkel90°90°0-45°45-60°asymm.0-45°45-60°asymm.
BestellnummerGewindeTragfähigkeit [t]
DST-083-008 M8 0.6 1.2 0.3 (0.4) 0.6 (0.8) 0.4 (0.56) 0.3 (0.4) 0.3 (0.4) 0.6 (0.84) 0.4 (0.6) 0.3 (0.4)
DST-083-010 M10 0.9 1.8 0.45 (0.6) 0.9 (1.2) 0.6 (0.84) 0.45 (0.6) 0.4 (0.6) 0.9 (1.26) 0.6 (0.9) 0.4 (0.6)
DST-083-012 M12 1.2 2.4 0.6 (0.7) 1.2 (1.5) 0.8 (1.05) 0.6 (0.7) 0.6 (0.7) 1.2 (1.58) 0.9 (1.12) 0.6 (0.7)
DST-083-014 M14 2 4 1 (1.25) 2 (2.5) 1.4 (1.75) 1 (1.25) 1 (1.25) 2.1 (2.62) 1.5 (1.87) 1 (1.25)
DST-083-016 M16 2.6 5.2 1.3 (1.5) 2.6 (3) 1.8 (2.1) 1.3 (1.5) 1.3 (1.5) 2.7 (3.15) 1.9 (2.25) 1.3 (1.5)
DST-083-018 M18 3.6 7.2 1.8 (2) 3.6 (4) 2.5 (2.8) 1.8 (2) 1.8 (2) 3.7 (4.2) 2.7 (3) 1.8 (2)
DST-083-020 M20 4 8 2 (2.5) 4 (5) 2.8 (3.5) 2 (2.5) 2 (2.5) 4.2 (5.25) 3 (3.75) 2 (2.5)
DST-083-022 M22 4 8 2 (2.5) 4 (5) 2.8 (3.5) 2 (2.5) 2 (2.5) 4.2 (5.25) 3 (3.75) 2 (2.5)
DST-083-024 M24 7 14 3.5 (4) 7 (8) 4.9 (5.6) 3.5 (4) 3.5 (4) 7.3 (8.4) 5.2 (6) 3.5 (4)
DST-083-030 M30 10 20 5 (6) 10 (12) 7 (8.4) 5 (6) 5 (6) 10.5 (12.6) 7.5 (9) 5 (6)
DST-083-033 M33 15 30 6 (7.5) 12 (15) 8.4 (10.5) 6 (7.5) 6 (7.5) 12.6 (15.7) 9 (11.2) 6 (7.5)
DST-083-036 M36 15 30 8 (10) 16 (20) 11.2 (14) 8 (10) 8 (10) 16.8 (21) 12 (15) 8 (10)
DST-083-039 M39 15 30 8 (10) 16 (20) 11.2 (14) 8 (10) 8 (10) 16.8 (21) 12 (15) 8 (10)
DST-083-042 M42 17 34 12 (13) 24 (26) 16.8 (18.2) 12 (13) 12 (13) 25.2 (27.3) 18 (19.5) 12 (13)
DST-083-045 M45 17 34 12 (13) 24 (26) 16.8 (18.2) 12 (13) 12 (13) 25.2 (27.3) 18 (19.5) 12 (13)
DST-083-048 M48 18 36 13 (16) 26 (32) 18.2 (22.4) 13 (16) 13 (16) 27.3 (33.6) 19.5 (24) 13 (16)
DST-083-052 M52 25 50 14 (20) 28 (40) 19.6 (28) 14 (20) 14 (20) 29.4 (42) 21 (30) 14 (20)
DST-083-056 M56 28 56 16 (22) 32 (44) 22.4 (30.8) 16 (22) 16 (22) 33.6 (46.2) 24 (33) 16 (22)
DST-083-060 M60 28 56 16 (22) 32 (44) 22.4 (30.8) 16 (22) 16 (22) 33.6 (46.2) 24 (33) 16 (22)
DST-083-064 M64 28 56 16 (22) 32 (44) 22.4 (30.8) 16 (22) 16 (22) 33.6 (46.2) 24 (33) 16 (22)
DST-083-072 M72 50 100 31.5 (40) 63 (80) 44.1 (56) 31.5 (40) 31.5 (40) 66.15 (84) 47.25 (60) 31.5 (40)
DST-083-080 M80 50 100 35 (48) 70 (96) 49 (67.2) 35 (48) 35 (48) 73.5 (100) 52.5 (72) 35 (48)
DST-083-090 M90 50 100 40 (50) 80 (100) 56 (70) 40 (50) 40 (50) 84 (105) 60 (75) 40 (50)
DST-083-100 M100-150 50 100 40 (50) 80 (100) 56 (70) 40 (50) 40 (50) 84 (105) 60 (75) 40 (50)

HLC Hydraulischer Hebelspanner

HLC Hydraulischer Hebelspanner-Hydraulikzylinder
Produktbeschreibung :
  • Kleine kompakte Baugröße
  • komplett mit Spannarm
  • diverse Montage- und Anschlusstypen
  • Material: Gehäuse und Hebelteile aus Carbonstahl (besonders verschleissfest, widerstandsfähig und langlebig
  • Material Kolben : C45-Stahl, verchromt und gehärtet/vergütet
  • Spannkräfte von 2,52kN bis 14,82kN
  • doppelt wirkender Hydraulikzylinder
  • Betriebsdruck : 10 bar bis 70 bar
  • Betriebstemperatur : -10 bis +70°C

➝ CAD-Daten und Preise auf Anfrage !

Beispiel Bestellnummer : HLC - MF 25 R A
HLC
Baureihe HLC
MF
Ausführung Blank  : Rohrleitungsanschluss
M       : O-Ringanschluss
MF     : O-Ringanschluss mit Drosselventil
FA      : Flansch oben
FAM   : Flansch oben mit O-Ringanschluss
FAMT : Flansch oben mit Drosselventil
25
Hydraulikzylinder
Innendurchmesser
ø25,  ø32,  ø40,   ø50,  ø63
R
Position Hebelarm R : Rechts
L : Links
A
integrated
Spezifikationen :
Model No.Spannkraft
bei 70 bar
(kN)
Spannhub
(mm)
Gesamthub
(mm)
Ölbedarf
Spannen
[cm3]
Ölbedarf
Entspannen
[cm3]
eff. Kolbenfläche
Spannen
[cm2]
eff. Kolbenfläche
Entspannen
[cm2]
HLC-25 2,52 22 25 12,28 5,93 4,91 2,37
HLC-32 4,12 22 25 20,10 12,25 8,04 4,9
HLC-40 6,18 26 30 37,68 25,86 12,56 8,62
HLC-50 9,81 30 34 66,74 45,80 19,63 13,47
HLC-63 14,82 40 44 124,64 85,04 31,16 21,26
HLC Hydraulischer Hebelspanner Rohrleitungsanschluss
MODELLA1A2BC1C2C3ΦDEFG1G2G3HJKLMN1N2N3αT
HLC-25 103 122 76 19 11 9 Φ8 25 64 55 22 24 3 55 42 Φ6.8-Φ10.5x6.5D PT1/8 - 17 33 61° 4
HLC-32 112 131 85 19 11 9 Φ8 25 64 55 22 24 3 57 44 Φ6.8-Φ10.5x6.5D PT1/8 - 19 38 61° 5
HLC-40 122 144 90 22 13 10 Φ10 30 77 66 26 29 4 69 52 Φ9-Φ14x9D PT1/4 26 19 40 61° 5.5
HLC-50 137 162 100 25 15 11 Φ12 35,5 90 77 30 33 4 75 58 Φ9-Φ14x9D PT1/4 32 21,5 45 61° 7.5
HLC-63 155 187 111 32 19 15 Φ15 43 110 94 36 39 4 96 75 Φ11-Φ18x11D PT1/4 38 22 52 66° 2
HLC Hydraulischer Hebelspanner O Ringanschluss
MODELLA1A2BC1C2C3ΦDEFG1G2G3HJKLN1N4O-RingαT
HLC-M25 103 122 76 19 11 9 Φ8 25 64 55 22 24 3 55 42 Φ6.8-Φ10.5x6.5D 18 20 P7 61° 4
HLC-M32 112 131 85 19 11 9 Φ8 25 64 55 22 24 3 57 44 Φ6.8-Φ10.5x6.5D 22 22 P7 61° 5
HLC-M40 122 144 90 22 13 10 Φ10 30 77 66 26 29 4 69 52 Φ9-Φ14x9D 26 26 P8 61° 5.5
HLC-M50 137 162 100 25 15 11 Φ12 35,5 90 77 30 33 4 75 58 Φ9-Φ14x9D 32 29 P8 61° 7.5
HLC-M63 155 187 111 32 19 15 Φ15 43 110 94 36 39 4 96 75 Φ11-Φ18x11D 38 38 P9 66° 2
HLC-MF Hydraulischer Hebelspanner O Ringanschluss mit Drosselventil
MODELA1A2BC1C2C3ΦDEFG1G2G3HJKLNO-RingαTQ
HLC-MF25 112 131 85 19 11 9 Φ8 25 64 55 22 24 3 55 42 Φ6.8-Φ10.5x6.5D 19 P7 61° 4 Ø18
HLC-MF32 115 134 88 19 11 9 Φ8 25 64 55 22 24 3 57 44 Φ6.8-Φ10.5x6.5D 21 P7 52° 11 Ø20
HLC-MF40 130 152 98 22 13 10 Φ10 30 77 66 26 29 4 69 52 Φ9-Φ14x9D 23 P9 58° 7,5 Ø22.4
HLC-MF50 145 170 108 25 15 11 Φ12 35,5 90 77 30 33 4 75 58 Φ9-Φ14x9D 28 P9 61° 7,5 Ø28
HLC-MF63 163 195 119 32 19 15 Φ15 43 110 94 36 39 4 96 75 Φ11-Φ18x11D 35 P9 66° 2 Ø35.5
HLC FA Hydraulischer Hebelspanner Flansch oben Rohrleitungsanschuss
MODELA1A2BC1C2C3ΦDEFG1G2G3HΦIJKLMNαTQ
HLC-FA25 49 131 63 19 11 9 Φ8 25 64 55 22 24 3 Φ45 55 42 Φ6.8-Φ10.5x6.5D PT1/4 25 61° 4 Ø18
HLC-FA32 52 134 63 19 11 9 Φ8 25 64 55 22 24 3 Ø50 57 44 Φ6.8-Φ10.5x6.5D PT1/4 32 61° 5 Ø20
HLC-FA40 57 152 73 22 13 10 Φ10 30 77 66 26 29 4 Ø58 69 52 Φ9-Φ14x9D PT1/4 40 61° 5,5 Ø22.4
HLC-FA50 67 170 78 25 15 11 Φ12 35,5 90 77 30 33 4 Ø68 75 58 Φ9-Φ14x9D PT1/4 50 61° 7,5 Ø28
HLC-FA63 74 196 90 32 19 15 Φ15 43 110 94 36 39 4 Ø82 98 75 Φ11-Φ18x11D PT1/4 63 66° 2 Ø35.5
HLC Zeichnung O Ring Flanschversion und Flansch eingebautem Drosselventil
MODELA1A2BC1C2C3ΦDEFG1G2G3HΦIJJ1KLMNO-RingαTQ
HLC-FAM25 49 122 54 19 11 9 Φ8 25 64 55 22 24 3 Φ45 55 64 42 Φ6.8-Φ10.5x6.5D 20 28 P6 61° 4 Ø18
HLC-FAM32 52 131 60 19 11 9 Φ8 25 64 55 22 24 3 Φ50 57 65.5 44 Φ6.8-Φ10.5x6.5D 22 29 P6 61° 5 Ø20
HLC-FAM40 57 144 65 22 13 10 Φ10 30 77 66 26 29 4 Φ58 69 79 52 Φ9-Φ13.5x9D 25 34,5 P9 61° 5,5 Ø22.4
HLC-FAM50 67 162 70 25 15 11 Φ12 35,5 90 77 30 33 4 Φ68 75 87 58 Φ9-Φ13.5x9D 30 39 P9 61° 7,5 Ø28
HLC-FAM63 74 187 81 32 19 15 Φ15 43 110 94 36 39 4 Φ82 98 114 75 Φ11-Φ18x11D 40 49.5 P9 66° 2 35.5
HLC-FAMT25 49 122 54 19 11 9 Φ8 25 64 55 22 24 3 Φ45 55 64 42 Φ6.8-Φ10.5x6.5D 20 28 P6 61° 4 Ø18
HLC-FAMT32 52 131 60 19 11 9 Φ8 25 64 55 22 24 3 Φ50 57 65.5 44 Φ6.8-Φ10.5x6.5D 22 29 P6 61° 5 Ø20
HLC-FAMT40 57 144 65 22 13 10 Φ10 30 77 66 26 29 4 Φ58 69 79 52 Φ9-Φ13.5x9D 25 34,5 P9 61° 5,5 Ø22.4
HLC-FAMT50 67 162 70 25 15 11 Φ12 35,5 90 77 30 33 4 Φ68 75 87 58 Φ9-Φ13.5x9D 30 39 P9 61° 7,5 Ø28
HLC-FAMT63 74 187 81 32 19 15 Φ15 43 110 94 36 39 4 Φ82 98 114 75 Φ11-Φ18x11D 40 49.5 P9 66° 2 35.5

Abmessungen in [mm]

MODELHLW-04HLW-06HLW-10HLW-16HLW-25
A 100 122 132 162 197
B1 50 60 70 86 108
B2 60 69 77 96 110
B3 25 30 35 43 54
C 40 47 54 65 85
D 25.6 31 32.5 40 47
E 35(0/-0.2) 45(0/-0.2) 50(0/-0.2) 60(0/-0.2) 70(0/-0.2)
F 31.5 42.5 42.5 51 63
G 5.5 6.8 9 11 14
H 10 12 15 18.5 20.5
J 17 17 17 20 21
K1 11 11.5 13 15 20
K2 27.5 30 33 40 43
L 12.5 15 15 17 17
Hydraulik-
anschlüsse
G1/8 G1/8 G1/8 G1/4 G1/4
N 52.5 59.5 65 80 96
P 20.5 23 26.5 33 42
Q 21 28 37 46 56
R 32 34.5 40.5 49 61.5
S 12 14 18 22.4 28
T 10 12 15 20 26
V 6 6 8 11 13
W 7 7 9 10.8 14.5
Y 36 41.5 45 54.5 65
Z 26 30 35.5 44 53
O-Ring P9 P9 P9 P9 P9
AA 13 15 19 25 32
AB 6(+0.012/0) 8(+0.012/0) 10(+0.015/0) 14(+0.015/0) 16(+0.018/0)
AD 3 3 3 3 3
AE C2.5 C2.5 C3 C3.5 C5.5
AF - 43 48 57.5 67.5
AG - 10 10 12 12
BA 18.5 21 24.5 30.5 37.5
BB 23.5 29 32 39 50
BC 6 8 10 11 15
BD 16 20 25 31 38
BG 92.5 107.9 117.4 144.7 189.2
BH ca. 71° ca. 70° ca. 70° ca. 69° ca. 72°
BJ 6(-0.1/-0.2) 8(-0.1/-0.2) 10(-0.2/-0.2) 11(-0.2/-0.2) 16(-0.2/-0.2)

DST-13005 Waagrechtspanner-Horizontalspanner-Kompaktspanner-Minispanner

DST-13005 Waagrechtspanner Kompakte Bauform 680N
Waagrechtspanner-Kompaktspanner mit waagrechtem Fuß:
  • Kompakte Bauform für geringen Platzbedarf
  • niedrige Bauhöhe
  • verstellbarer U-Spannarm
  • Spannarm Öffnungswinkel: 90°
  • Handgriff Öffnungswinkel: 170°
  • komplett mit Andrückschraube und Mutter
  • Haltekraft 680N
  • Gewicht : 60g
  • Material: Stahl verzinkt und passiviert
  • in Edelstahl verfügbar (DST-13005-SS)
  • ergonomischer Kunststoffgriff
Hinweis :
  • mit Sicherheitsverriegelung verfügbar (mit der Modellnummer DST-13005-T)
  • ersetzt u.a. DST 305-U usw.
  • Preis und CAD-Daten auf Anfrage !
Modell-Nr.DST-13005
Haltekraft (N) 680 N
Gewicht (g) 60 g
Spannarm-Öffnungswinkel 90°
Handgriff-Öffnungswinkel 170°
Preis (€) auf Anfrage

M-SERIE Senkrechtspanner-Vertikalspanner (Gesamtübersicht)

Baureihen M10, M11, M12, M10L, M11L, M12L, M30, M32, M33, M34 :
  • M10 und M10L : mit waagrechtem Fuß und offenem U-Haltearm bzw. massivem Haltearm, Haltekräfte von 0,5kN bis 5,5kN
  • M11 und 11L : mit senkrechtem Fuß und offenem U-Haltearm bzw. massivem Haltearm, Haltekräfte von 0,8kN bis 5,5kN
  • M12 und M12L : mit WinkelFuß und offenem U-Haltearm bzw. massivem Haltearm, Haltekräfte von 0,8kN bis 3,0kN
  • M33 und M34 : Schwere massive Senkrechtspanner aus brüniertem Qualitätsstahl mit hohen Haltekräften von 7,0kN bis 10,0kN
  • M30 und M32 : schweißbare Modulspanner aus brüniertem Qualitätsstahl für bes. anspruchsvolle Spannaufgaben
  • u.a. Ausführungen mit Sicherheitsverriegelung oder als rostfreie Ausführung in Edelstahl für alöe Produktreihen!!
M10 Senkrechtspanner mit waagrechtem Fuss und offenem Haltearm

M10

mit waagrechtem Fuß
und offenem Haltearm
M11 Senkrechtspanner mit senkrechtem Fuß und offenem Haltearm

M11

mit senkrechtem Fuß
und offenem Haltearm
M12 Senkrechtspanner mit offenem Haltearm und Winkelfuß

M12

mit Winkelfuß
und offenem Haltearm
M10L Senkrechtspanner mit waagrechtem Fuß und massivem Haltearm

M10L

mit waagrechtem Fuß
und massivem Haltearm
M11L Senkrechtspanner mit senkrechtem Fuß und massivem Haltearm

M11L

mit senkrechtem Fuß
und massivem Haltearm
M12L Senkrechtspanner mit Winkelfuß und massivem Haltearm

M12L

mit Winkelfuß
und massivem Haltearm
M33 Schwerer Senkrechtspanner mit waagrechtem Fuß

M33

mit waagrechtem Fuß
schwerer Spanner
M34 Schwerer Senkrechtspanner mit senkrechtem Fuß

M34

mit senkrechtem Fuß
schwerer Spanner
M30 Modulspanner mit Schwenkfuss

M30

mit Schwenkfuß
schweißbare Ausführung
M32 Modulspanner mit senkrechtem Fuss

M32

mit senkrechtem Fuß
schweißbare Ausführung

Push Pull Toggle Clamp

Schubstangenspanner zeichnen sich dadurch aus, daß beim Spannvorgang eine Stange parallel zur Arbeitsfläche gegen ein Werkstück drückt. So können z.B. Bleche, Werkstücke oder Bauteile gegeneinander gedrückt werden oder schmale Werkstücke vertikal/senkrecht auf der Grundfläche stehend positioniert und fixiert werden. Die meisten Schubstangenspanner verriegelt in eingefahrener und ausgefahrener Position und können dadurch sowohl als Druck- als auch Zugspanner eingesetzt werden. Wir bieten eine sehr große Auswahl an Schubstangenspannern wie z.B. in flacher Bauform, mit und ohne Winkelfuß sowie in schwerer Ausführung.

Schubstangenspanner Ausführungen

Mini-Schubstangenspanner

- flache Bauform - Mini-Schubstangenspanner flache Form
kompakte, sehr niedrige Bauhöhe
Artikelgruppe 113.300

Schubstangenspanner

- Einbauversion, ohne Fuß - Schubstangenspanner ohne Fuss in Einbauversion
Haltekraft 910N bis 3180N
optional mit kleinem Winkelfuss

M60-Schubstangenspanner

- mit kleinem Winkelfuß - M60 Schubstangenspanner mit kleinem Winkelfuß
Haltekraft 0.8kN bis 4.5kN
M60-Serie

Schubstangenspanner

- Körper phosphatiert - Schubstangenspanner Körper phosphatiert
Haltekraft 2500N und 4500N
Artikelgruppe 113.100

Schubstangenspanner

- mit Gußkörper - Schubstangenspanner mit Gußkörper
Haltekraft 2230N bis 6670N
Artikelgruppe 113.200

M62-Schubstangenspanner

- mit Handgriff - M62 Schubstangenspanner mit Handgriff
Haltekräfte 2kN bis 4kN
mit praktischem Handgriff

M64-Schubstangenspanner

- mit Gusskörper - M64 Schwerer Schubstangenspanner mit Gusskoerper
Haltekräfte 4kN bis 25kN
Körper Temperguß, lackiert

M66-Schubstangenspanner

- schwere Ausführung - M66 Schwerer Schubstangenspanner mit mit massivem Handgriff
Haltekräfte 7kN bis 12kN
mit massivem Handgriff

M66C-Schubstangenspanner

- schwere Ausführung - M66C Schwerer Schubstangenspanner mit umsteckbarem Handhebel
Haltekräfte 7kN bis 12kN
mit umsteckbarem Handhebel

M68-Schubstangenspanner

- schwere Präzisionsausführung - M68 Schubstangenspanner in schwerer Präzisionsausführung
Haltekräfte ab15kN
massive Ausführung

Schubstangenspanner

schwere, schweißbare Präzisionsausführung Schwere Schubstangenspanner in schweissbarer Präzisionsausführung
Haltekräfte 11kN bis 22.7kN
massive Ausführung aus hochfestem Stahl

Schubstangenspanner

M-SERIEM-Serie Schubstangenspanner
"Diverse Ausführungen
Download als PDF-Datei

Eine zuverlässige Werkstückspannung bildet eine der wichtigsten Grundlagen für eine präzise und wiederkehrende Bearbeitung von Werkstücken. Die zu bearbeitenden Werkstücke müssen schnell und zuverlässig in eine Position gebracht und positioniert bzw. fixiert werden. Anschließend finden die jeweiligen Bearbeitungsprozesse an dem bespannten Bauteil statt, wie z.B. Bohren, Spanen, Schweissen, Messen, Prüfen usw… Bei der manuellen mechanischen Spanntechnik werden die benötigten Spannkräfte rein meachanisch aufgebaut. Die verschiedensten Spannaufgaben stellen hohe Anforderungen an die einzusetzenden Spannwerkzeuge.
Unsere qualitativ hochwertigen manuellen Spannwerkzeuge (Schnellspanner, Kniehebelspanner, Spannzagen, C-Klemmen usw….) wurden speziell für einen industriellen Einsatz entwickelt und produziert und genügen den anspruchsvollsten Anforderungen. Sie sind das Ergebnis einer langjährigen Erfahrung in der Entwicklung und Herstellung in diesem Bereich. Unsere manuellen Spanner werden seit langen Jahren erfolgreich und zuverlässig von Unternehmen verschiedener Industriezweige eingesetzt.

Testen Sie unsere Produkte noch heute, lassen auch Sie sich überzeugen! Sollten Sie mit unserem Produkt nicht zufrieden sein, können Sie es selbstverständlich an uns retournieren!

Schnellspanner-Handspanner-Kniehebelspanner

Senkrechtspanner

Senkrechtspanner-Vertikalspanner-Kniehebelspanner
waagrechter-, senkrechter Fuß, Winkelfuß
diverse Spannarm-und Handgriffvarianten

Waagrechtspanner

Waagrechtspanner-Horizontalspanner-Kniehebelspanner
waagrechter-, senkrechtem Fuß, Winkelfuß
diverse Spannarm-und Handgriffvarianten

Schubstangenspanner

Schubstangenspanner-Schubspanner-Kniehebelspanner
ohne Fuß (Einschraubversion),
mit Winkelfuß, usw u.a mit Gußkörper

Verschlussspanner

Verschlussspanner Hakenspanner Bügelspanner
Verschlussspanner vertikal und horizontal Haken-Verschlussspanner / Bügelspanner

Schwarze Schnellspanner

Schwarze Schnellspanner
Schnellspanner für die optische Messtechnik
Senkrechtspanner und Waagrechtspanner

Spannzangen-Zugspanner

Produktgruppe Spannzangen Zugspanner Niederspanner
Manuelle Spannzangen - div. Ausführungen Zugspanner-Niederspanner

C-Klemmen

Produktgruppe C-Klemmen, C-Schraubzwingen, Schnellspannzwinge
Schraubzwinge-Schnellspannzwinge
normale Ausladung - extra tiefe Ausladung

Bei horizontalen Verschlussspannern stehen in gespantem Zustand Zugbügel und Spannarm parallel zur Befestigungsebene. Deckel, Klappen, Kisten und Behälter können schnell und sicher geschlossen werden. Alle vertikalen Verschlussspanner-Bügelspanner werden komplett mit Zugbügel und Gegenhalter ausgeliefert (außer DST-431-01).

Verschlussspanner-Bügelspanner horizontal Ausführungen

Verschlussspanner

- horizontal - Verschlussspanner Bügelspanner horizontalHaltekraft 2000N bis 7000N
 Artikelgruppe 114.000

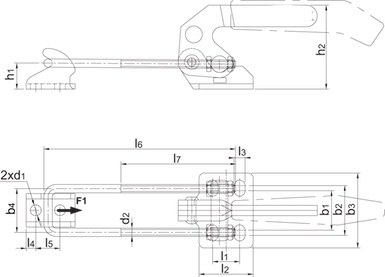

TDVerschlussspanner horizontal
Art.-Nr.b1l1b2l2b3l3b4l4l5d1h1h2l6l7F(N)d2Preis
DST-40820 19 13 24 26 36 5.2 21 4.6 11.6 5.2 12.5 40.3 92 55 2000

M4

a.A.
DST-40840 25 19 32 35  48 6.5 28.5 17.7 14 6.4 21 59 114 60 2500 M6 a.A.
DST-40870 36 32 45 51 60 8.5 44.5 8 19 8.5 24.2 82.3 152 60 7000 M8 a.A.

ASC Pneumatischer Schwenkspanner (Schwenkspannzylinder)

ASC-TB Pneumatischer Schwenkspanner Einschraubversion
Produktbeschreibung :
  • Kleine kompakte Baugrößen mit kleinem Platzbedarf
  • in Einschraubbauweise/Einschraubversion
  • sehr robust und zuverlässig
  • hohe Lebensdauer
  • Material: Körper aus Aluminiumlegierung 6061
  • Material: Spannarm und Kolben aus Vergütungsstahl C45
  • Kolbendurchmesser 32mm, 40mm und 50mm
  • Spannkräfte von 0,42kN bis 1,16kN
  • doppelt wirkend
  • komplett mit Spannarm
  • Betriebsdruck : 4 bis 7 bar
Hinweis :
  • Nur mit geölter und gefilterter Luft betreiben !
  • Modifizierungen nach Kundenwunsch möglich.
  • kurze Lieferzeiten

➝ CAD-Daten und Preise auf Anfrage !

Beispiel Bestellnummer : ASC-TB 25 S Rx90
ASC-TB Serie ASC-TB
25 Kolben-Innendurchmesser Φ32, Φ40, Φ50 (mm)
S Spannarm Variante S : einseitiger Spannarm
D : doppelseitiger Spannarm
R Schwenkrichtung R : Rechts (Uhrzeigersinn)
L : Links (gegen Uhrzeigersinn)
N : 0° (Keine Schwenkbewegung)
90 Schwenkwinkel Standardwinkel : 90° (±2°)
optional : 45° ±(2°), 60° (±2°)
Sonderschwenkwinkel sind auf Anfrage möglich

Spezifikationen :
  Model Spannkraft
bei 7 bar
[KN]
Schwenkhub
[m]
Spannhub
[mm]
Gesamthub
[mm]
Zylinderkapazität
Spannen
[cm3]
Zylinderkapazität
Entspannen
[cm3]
eff. Kolbenfläche
Spannen
[cm2]
eff. Kolbenfläche
Entspannen
[cm2]
ASC-TB32 0,42 11 15 26 15.68 20.9 6,03 8.04
ASC-TB40 0,74 11 15 26 27.43 32.66 10.55 12,56
ASC-TB50 1,16 13 17 30 49.47 58.89 16.49 19.63
ASC-TB Technische Zeichnung Pneumatik Schwenkspanner Einschraubversion
    MODEL     Gesamthub =
Schwenkh.+Spannh.
A
geöffnet
BC1C2D1D2E1E2FG1G2HΦI1øI2LMNT1
(2Stk.)
T2QGewicht (S/D)
[kg]
ASC-TB32 26=11+15 108 78 22 12 19 19 M8x1.25 Φ8 8 50 140 9 Φ46 M50x1.5 Φ5.-ø9x5.5D PT1/8 32 11 ø70 Φ16 0,9/1,1
ASC-TB40 26=11+15 108 78 22 12 19 19 M8x1.25 Φ8 8 55 140 9 Φ55 M55x1.5 Φ6.8-10.5x6.5D PT/1/8 40 11 ø75 Φ16 1,1/1.3
ASC-TB50 30=13+17 124 90 25 15 25 22 M10x1.5 Φ8 10 60 160 10 Φ65 M65x1.5 Φ6.8-10.5x6.5D PT1/8 50 12 ø85 Φ20 T1,7/1,9
BestellnummerGewindeTragfähigkeit
[t]
Abmessungen [mm]Gewicht
[kg]
Preis
EUR/Stk.
ABCDEFGMT
DST-083-008 M8x1.25-6g  0.3
13 42 30 40 37 12 44 8 96 0.42 a.A.
DST-083-010 M10x1.5-6g 0.45 13 42 30 40 37 19 44 10 96 0.45 a.A.
DST-083-012 M12x1.75-6g 0.6 13 42 30 40 37 19 44 12 96 0.45 a.A.
DST-083-014 M14x2.0-6g 1.0 13 42 30 40 37 31.8 44 14 96 0.46 a.A.
DST-083-016 M16x2.0-6g 1.3 13 42 30 40 37 31.8 44 16 96 0.5 a.A.
DST-083-018 M18x2.5-6g 1.8 20 67 40 70 65 38.1 75.5 18 160 2.2 a.A.
DST-083-020 M20x2.5-6g 2.0 20 67 40 70 65 38.1 75.5 20 160 2.3 a.A.
DST-083-022 M22x2.5-6g 2.0 20 67 40 70 65 38.1 75.5 22 160 2.3 a.A.
DST-083-024 M24x3.0-6g 3.5 20 67 40 70 65 38.1 75.5 24 160 2.4 a.A.
DST-083-030 M30x3.5-6g 6.0 22 95 51 79 74 50 90 30 205 3.8 a.A.
DST-083-033 M33x3.5-6g 6.0 22 95 51 79 74 50 90 33 205 3.8 a.A.
DST-083-036 M36x4.0-6g 8.0 22 95 51 79 74 54 90 36 205 3.9 a.A.
DST-083-039 M39x4.0-6g 8.0 22 95 51 79 74 58 90 39 205 4.0 a.A.
DST-083-042 M42x4.5-6g 12 26 108 63 93 85 63 100 42 230 6.0 a.A.
DST-083-045 M45x4.5-6g 12 26 108 63 93 85 68 100 45 230 6.0 a.A.
DST-083-048 M48x5.0-6g 13 26 108 63 93 85 68 100 48 230 6.0 a.A.
DST-083-052 M52x5.0-6g 14 32 120 70 105 95 84 132 52 278 10.8 a.A.
DST-083-056 M56x5.5-6g 16 32 120 70 105 95 84 132 56 278 10.8 a.A.
DST-083-060 M60x5.5-6g 16 32 120 70 105 95 90 132 60 278 10.8 a.A.
DST-083-064 M64x6.0-6g 16 32 120 70 105 95 95 132 64 278 10.8 a.A.
DST-083-072 M72x6.0-6g 31.5 46 130 90 170 145 108 160 72 340 31.0 a.A.
DST-083-080 M80x6.0-6g 35 46 130 90 170 145 120 160 80 340 32.0 a.A.
DST-083-090 M90x6.0-6g 40 46 130 90 170 145 135 160 90 340 34.0 a.A.
DST-083-100 M100-150x6.0 40 46 130 90 170 145 135 160 100-150 340 36.5 a.A.

HCA Hydraulischer Schwenkpanner

HCA Hydraulischer Schwenkspanner

Hydraulischer Schwenkspannzylinder :

  • Kompakte Baugröße für einen Einsatz in sehr engen Räumlichkeiten
  • robuste, zuverlässige und langlebige Bauweise
  • Die Innenoberflächen des Zylinders gewährleisten durch spezielle Behandlungen eine maximale Leichtläufigkeit, besonders hohe Leistungsfähigkeit und lange Lebensdauer.
  • Hohe Spannkräfte von bis zu 28kN (siehe Tabelle)
  • Die Spannkraft ist abhängig von der Spanneisenlänge und dem Hydraulikdruck
  • auf Wunsch optional mit Spanneisen lieferbar
  • doppelt wirkend
  • Min. Betriebsdruck : 15 bar (kgf/cm2)
  • Max. Betriebsdruck : 70 bar (kgf/cm2)
  • Betriebstemperatur : -10 ~ +70°C
  • Zugelassene Flüssigkeit:Universal-Mineral-Hydrauliköl (entsprechend ISO-VG32)
  • alternativ zu Pascal, Kosmek, CHA usw...

Hinweise :
  • Vermeiden Sie zu hohe Spanngeschwindigkeiten !
  • Um die Spanngeschwindigkeiten gezielter kontrollieren zu können, wird der Einsatz eines Ölmengenregelventils (Durchflussregelventils) empfohlen.
  • Kontaktieren Sie uns vor einer eventuellen Modifizierung des Spannarms
  • Modifizierungen nach Kundenwunsch sind realisierbar
  • CAD-Daten und Preise auf Anfrage ! KURZE LIEFERZEITEN !!
Beispiel Bestellnummer : HCA-040-SL90-GM
HCA
BAUREIHEHCA
040
Baugröße/
Aussenndurchmesser des Zylinders
036 :ØI = 36mm
040 :ØI = 40mm
048 :ØI = 48mm
055 :ØI = 55mm
065 :ØI = 65mm
075 :ØI = 75mm
090 :ØI = 90mm
105 :ØI = 105mm
S
Spannarm-Variante S :einseitiger Spannarm
D :doppelseitiger Spannarm
L
Schwenkrichtung R : Rechts (im Uhrzeigersinn)
L :Links (gegen Uhrzeigersinn)
90
Schwenkwinkel Standardwinkel : 90° (±2°)
optional : 30° (±2°), 45° (±2°), 60° (±2°)
G
Anschlussmethode Leer :Standard Rohrleitungsanschluss
G :O-Ringanschluss
C :O-Ringanschluss mit Drosselventil
M
Positionsabfragemethode Leer :Ohne (Standard)
M :Pneumatische Positionsabfrage bei Tieflochbohrung
N :Pneumatische Positionsabfrage bei Verrohrung
DDurchgehende Kolbenstange für Watchdog

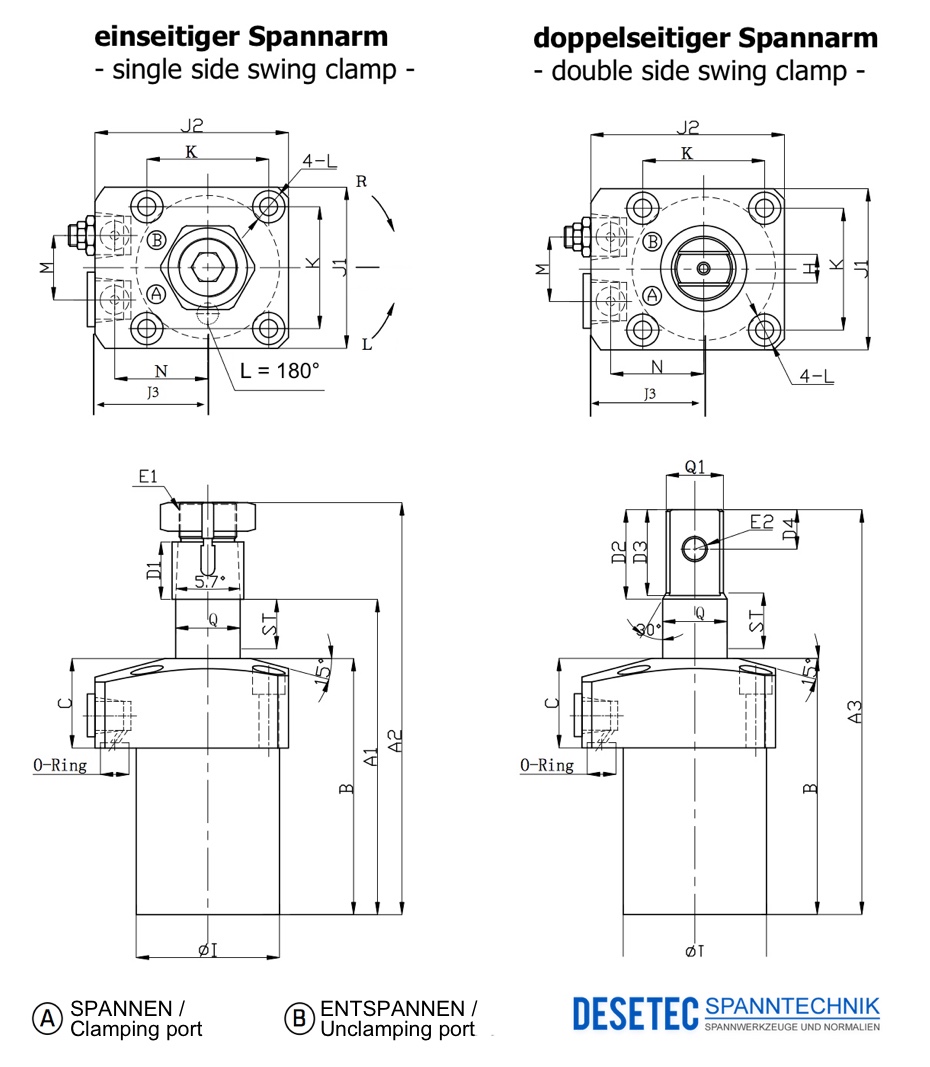

HCA Zeichnung Standard Rohrleitungsanschuss
Spezifikationen Rohrleitungsanschluss:
  Model Spannkraft
bei 70 bar
[KN]
Schwenkhub
[mm]
Spannhub
[mm]
Gesamthub
[mm]
Ölbedarf
Spannen
[cm3]
Ölbedarf
Entspannen
[cm3]
eff. Kolbenfläche
Spannen
[cm2]
eff. Kolbenfläche
Entspannen
[cm2]
HCA-36 2,2 5,5 8 13,5 4,24 6,63 3,14 4,91
HCA-40 3,16 6,5 8 14,5 6,55 10,24 4,52 7,07
HCA-48 4,07 7,5 8 15,5 9,02 14,91 5,82 9,62
HCA-55 7,70 8,5 10 18,5 20,35 29,42 11,00 15,91
HCA-65 8,80 10 10 20 25,14 38,60 12,57 19,63
HCA-75 14,89 12 12 24 51,00 74,78 21,27 31,16
HCA-90 19,78 14 12 26 73,48 114,82 28,26 44,16
HCA-105 27,89 16 16 32 127,49 203,50 39,84 63,59
Rohrleitungsanschluss - Abmessungen in [mm]
ModelSchwenkhub+
Spannhub
A1
Entspannt
A2
Entspannt
A3
Entspannt
BCD1D2D3D4E1E2HøIJ1J2J3KLMNQQ1Rohrleitungs
anschluss
O-Ring
 HCA-036
5.5+8=13.5 80 104 102  64.5   25   14   25   21 9 M14X1.5 Φ6 7 Φ36 40 49 29 31.4 Φ4.5-Φ7.5X5D 16 23.5 Φ15 ø13.5 2-PT1/8 P5
HCA-040 6.5+8=14.5 88 115 113 71.5 25 16 25 24  11 M16X1.5 Φ6 8 Φ40 45 54 31.5 34 Φ5.5-Φ9X6D 18 26 Φ18 ø16 2-PT1/8 P5
HCA-048 7.5+8=15.5 96.5 128.5 126.5 79 28 19 29 27.5 12 M20X1.5 Φ8 10 Φ48 51 61  35.5  40 Φ5.5-Φ9X6D  22  30  Φ22  ø20 2-PT1/8 P5
HCA-055 8.5+10=18.5 109.5 145.5 143,5 89 30 22 33 31.5 12.5 M22X1.5  Φ10   12  Φ55  60  69 39 47 Φ6.8-Φ11X7D 24 33.5 Φ25 ø23 2-PT1/8 P5
HCA-065 10+10=20 116 156 156 94 31 25 40 38.5 16.5 M27X1.5 Φ13 14 Φ65 70 81 46 55 Φ6.8-Φ11X7D 30 39.5 Φ30 ø28 2-PT1/4 P7
HCA-075 12+12=24 135 181 181 109 38 31 45 43.5 19 M30X1.5 Φ13 16 Φ75 80 92 52 63 Φ9-Φ14X9D 32 45 Φ35.5 ø33.5 2-PT1/4 P7
HCA-090 14+12=26 146 203 203 120 46 38 54 52.5 23.5 M39X1.5 Φ16 22 Φ90 95 107 59.5 75 Φ11-Φ17.5X11D 37 52.5 Φ45 ø43 2-PT3/8 P7
HCA-105 16+16=32 178 240 238 144 56 44 60 58.5 25.5 M48X1.5 Φ20 26 Φ105 110 122 67 88 Φ14-Φ20X14D 45 60 Φ55 ø53 2-PT3/8 P7

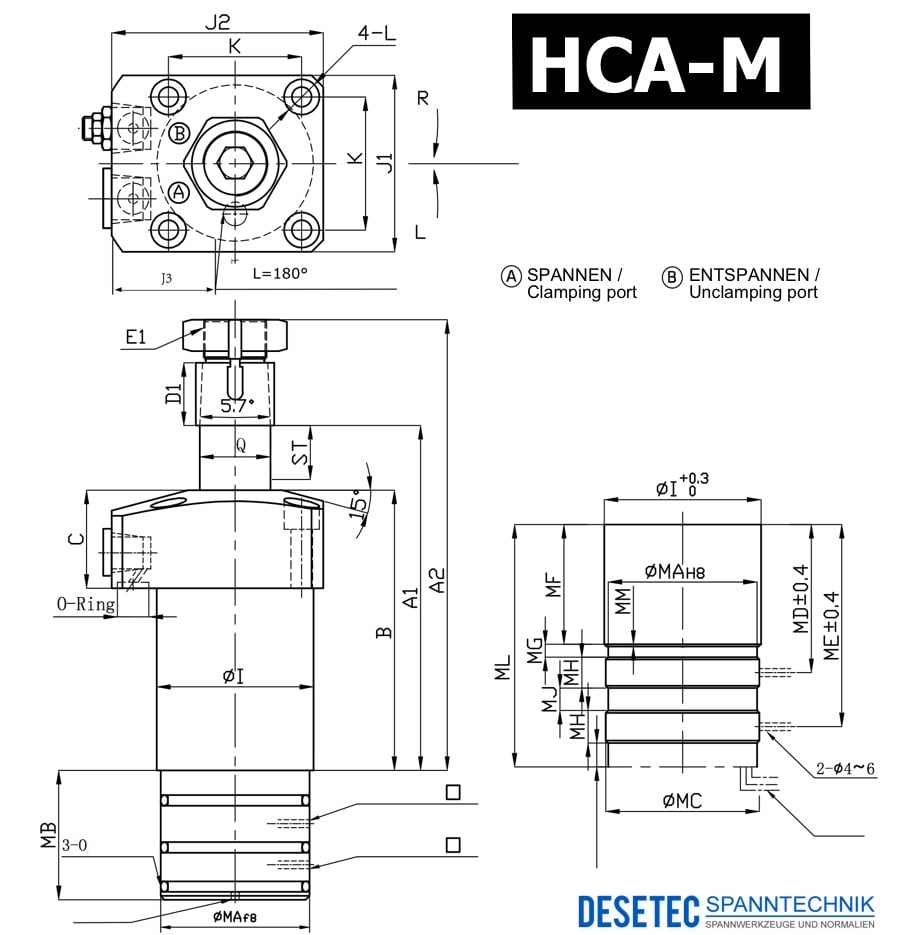

HCA-M Zeichnung O-Ringsnaschluss

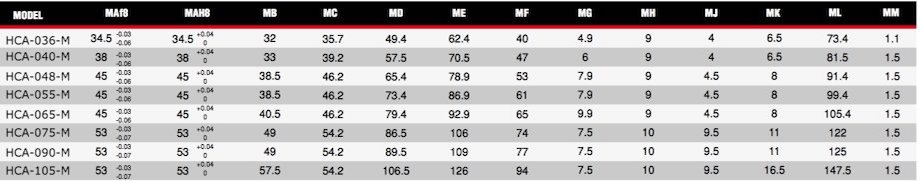

HCA-M Produkt-Spezifikationen Rohrleitungsanschluss
O-Ringanschluss - Abmessungen in [mm]
ModelSchwenkhub+
Spannhub
A1
Entspannt
A2
Entspannt
A3
Entspannt
BCD1E1E2HøIJ1J2J3KLMNQQ1Rohrleitungs
anschluss
O-Ring
 HCA-036
5.5+8=13.5 80 104 102 64.5 25 14 M14X1.5 Φ6 7 Φ36 40 49 29 31.4 Φ4.5-Φ7.5X5D 16 23.5 Φ15 ø13.5 2-PT1/8 P5
 HCA-040
6.5+8=14.5 88 115 113 71.5 25 16 M16X1.5 Φ6 8 Φ40 45 54 31.5 34 Φ5.5-Φ9X6D</td> 18 26 Φ18 ø16 2-PT1/8 P5
 HCA-048
7.5+8=15.5 96.5 128.5 126.5 79 28 19 M20X1.5 Φ8 10 Φ48 51 61 35.5 40 Φ5.5-Φ9X6D 22 30 Φ22 ø20 2-PT1/8 P5
 HCA-055
8.5+10=18.5 109.5 145.5 143,5 89 30 22 M22X1.5 Φ10 12 Φ55 60 69 39 47 Φ6.8-Φ11X7D 24 33.5 Φ25 ø23 2-PT1/8 P5
 HCA-065
10+10=20 116 156 156 94 31 29 M27X1.5 Φ13 14 Φ65 70 81 46 55 Φ6.8-Φ11X7D 30 39.5 Φ30 ø28 2-PT1/4 P7
 HCA-075
12+12=24 135 181 181 109 38 25 M30X1.5 Φ13 16 Φ75 80 92 52 63 Φ9-Φ14X9D 32 45 Φ35.5 ø33.5 2-PT1/4 P7
 HCA-090
14+12=26 146 203 203 120 46 31 M39X1.5 Φ16 22 Φ90 95 107 59.5 75 Φ11-Φ17.5X11D 37 52.5 Φ45 ø43 2-PT3/8 P7
 HCA-105
16+16=32 178 240 238 144 56 44 M48X1.5 Φ20 26 Φ105 110 122 67 88 Φ14-Φ20X14D 45 60 Φ55 ø53 2-PT3/8 P7

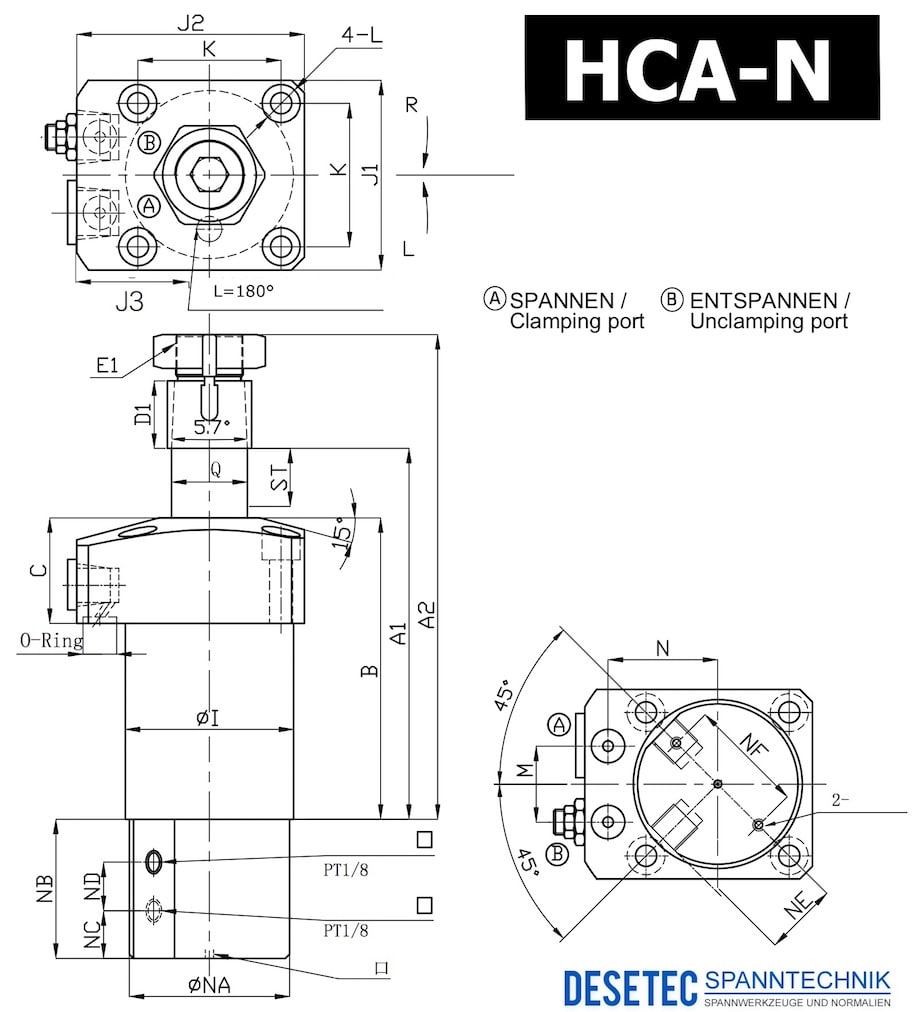

HCA-N Zeichnung Tube Type
Verrohrte Ausführung - Abmessungen in [mm]
ModeløNANBNCNDNDNFNG
Nominale Tiefe
HCA-036-N 35.5 32 9.8 11.7 17 25 M3x0.5x5
HCA-040-N 39.5 33 9 13 19 29 M3x0.5x5
HCA-048-N 45 38.5 11 14.5 21 29 M3x0.5x5
HCA-055-N 45 38.5 11 14.5 21 29 M3x0.5x5
HCA-065-N 45 40.5 11 14.5 21 29 M3x0.5x5
HCA-075-N 53 49 13 20.5 24.5 38 M4x0.7x6
HCA-090-N 53 49 13 20.5 24.5 38 M4x0.7x6
HCA-105-N 53 57.5 17 24 24.5 38 M4x0.7x6
ModelHub:Schwenk/
Spann
A1
Entspannt
A2
Entspannt
A3
Entspannt
BCD1E1E2HøIJ1J2J3KLMNQQ1Rohrleitungs
anschluss
O-Ring
HCA-036-N 5.5+8=13.5 80 104 102 64.5 25 14 M14X1.5 Φ6 7 Φ36 40 49 29 31.4 Φ4.5-Φ7.5X5D 16 23.5 Φ15 ø13.5 2-PT1/8 P5
HCA-040-N 6.5+8=14.5 88 115 113 71.5 25 16 M16X1.5 Φ6 8 Φ40 45 54 31.5 34 Φ5.5-Φ9X6D 18 26 Φ18 ø16 2-PT1/8 P5
HCA-048-N 7.5+8=15.5 96.5 128.5 126.5 79 28 19 M20X1.5 Φ8 10 Φ48 51 61 35.5 40 Φ5.5-Φ9X6D 22 30 Φ22 ø20 2-PT1/8 P5
HCA-055-N 8.5+10=18.5 109.5 145.5 143,5 89 30 22 M22X1.5 Φ10 12 Φ55 60 69 39 47 Φ6.8-Φ11X7D 24 33.5 Φ25 ø23 2-PT1/8 P5
HCA-065-N 10+10=20 116 156 156 94 31 29 M27X1.5 Φ13 14 Φ65 70 81 46 55 Φ6.8-Φ11X7D 30 39.5 Φ30 ø28 2-PT1/4 P7
HCA-075-N 12+12=24 135 181 181 109 38 25 M30X1.5 Φ13 16 Φ75 80 92 52 63 Φ9-Φ14X9D 32 45 Φ35.5 ø33.5 2-PT1/4 P7
HCA-090-N 14+12=26 146 203 203 120 46 31 M39X1.5 Φ16 22 Φ90 95 107 59.5 75 Φ11-Φ17.5X11D 37 52.5 Φ45 ø43 2-PT3/8 P7
HCA-105-N 16+16=32 178 240 238 144 56 44 M48X1.5 Φ20 26 Φ105 110 122 67 88 Φ14-Φ20X14D 45 60 Φ55 ø53 2-PT3/8 P7

HBTU Hydraulischer Schwenkpanner

HBTU Hydraulischer Schwenkspanner Hydraulikspanner in Blockversion

Hydraulik Schwenspannzylinder in Blockbauweise :

  • Kompakte Baugröße in praktischer Blockversion
  • robuste, zuverlässige und langlebige Bauweise
  • Die Innenoberflächen des Zylinders gewährleisten durch spezielle Behandlungen eine maximale Leichtläufigkeit, besonders hohe Leistungsfähigkeit und lange Lebensdauer.
  • Hohe Spannkräfte von bis zu 25.8kN (siehe Tabelle)
  • Die Spannkraft ist abhängig von der Spanneisenlänge und dem Hydraulikdruck
  • auf Wunsch optional mit Spanneisen lieferbar
  • doppelt wirkend
  • Min. Betriebsdruck : 15 bar (kgf/cm2)
  • Max. Betriebsdruck : 70 bar (kgf/cm2)
  • Betriebstemperatur : -10 ~ +70°C
  • Zugelassene Flüssigkeit:Universal-Mineral-Hydrauliköl (entsprechend ISO-VG32)
  • ähnlich wie Pascal BTU-Serie, Kosmek, CBTU etc...

Hinweise :
  • Vermeiden Sie zu hohe Spanngeschwindigkeiten !
  • Um die Spanngeschwindigkeiten gezielter kontrollieren zu können, wird der Einsatz eines Ölmengenregelventils (Durchflussregelventils) empfohlen.
  • Kontaktieren Sie uns vor einer eventuellen Modifizierung des Spannarms
  • Modifizierungen nach Kundenwunsch sind realisierbar
  • CAD-Daten und Preise auf Anfrage ! KURZE LIEFERZEITEN !!!
Beispiel Bestellnummer :HBTU-02L-90
HBTU
BAUREIHEHBTU
02
Größe 02 / 04 / 06 / 10 / 16 / 25
L
Schwenkrichtung R :Rechts (im Uhrzeigersinn)
L :Links (gegen Uhrzeigersinn)
90
Schwenkwinkel Standardwinkel :90° (±2°)
optional :0° (±2°), 30° (±2°), 45° (±2°), 60° (±2°)
Spezifikationen :
ModelZylinderkraft
bei 70 bar
[KN]
Schwenkhub

[mm]
Spannhub

[mm]
Gesamthub

[mm]
Ölbedarf
Spannen
[cm3]
Ölbedarf
Entspannen
[cm3]
eff. Kolbenfläche
Spannen
[cm2]
eff. Kolbenfläche
Entspannen
[cm2]
HBTU02 2.8 10 8 18 7.3 11.9 4.1 6.6
HBTU04 4.4 12.5 8 20.5 12.8 20.9 6.2 10.2
HBTU06 6.3 13.5 10 23.5 21 32.6 8.9 13.85
HBTU10 9.9 16.5 10 26.5 37.5 56.3 14.2 21.23
HBTU16 16.3 18.5 10 28.5 66.4 94.6 23.3 33.17
HBTU25 25.8 23 13 36 132.9 190.1 36.9 52.78
HBTU Technische Zeichnung Hydraulischer Schwenkspanner Hydraulikspanner in Blockversion
ModelABCDEFHJMN*P*R1R2R3R4S*T*U*VWXYO-RingABHDIndexierstift
HBTU02 131 45 55 32.5 22.5 35 18 81.5 21.5 20 8 52.5 22 25 20 22 6 M14x1.5
(26N·m)
71 5.5 9.5 G1/8 P7 10.5 4 +0.0180 Ø4(h8)x10
HBTU04 148.5 50 60 35 25 40 22.4 90.5 24 25 9 57 24 28 22 27 6 M18x1.5
(51N·m)
80 5.5 9.5 G1/8 P7 10.5 4 +0.0180 Ø4(h8)x10
HBTU06 158.5 57 66 37.5 28.5 46 25 97.5 27 25 9 60 28 30.5 26 30 8 M20x1.5
(60N·m)
85 6.8 11 G1/8 P7 10.5 5 +0.0180 Ø5(h8)x10
HBTU10 178.5 70 82 47 35 56 30 111.5 30 27 10 70 36 36 30 36 8 M24x1.5
(86N·m)
95 9 14 G1/4 P8 12.5 6 +0.0180 Ø6(h8)x12
HBTU16 201.5 86 96 53 43 68 35.5 123 31.5 35 12 76 45 42 38 46 10 M30x1.5
(120N·m)
102.5 11 17.5 G1/4 P8 12.5 6 +0.0180 Ø6(h8)x12
HBTU25 244 108 120 66 54 88 45 147 39 45 13 92 50 57 50 55 14 M39x1.5
(180N·m)
121.5 14 20 G3/8 P10 14.5 6 +0.0180 Ø6(h8)x14

* N=Spanneisendicke, P=Nutweite, S=Schlüsselweite Nut, T=Innensechskantbohrung, U=empf. Anzugsmoment

⇒ Spannarm/Spanneisen gehört nicht zum Lieferumfang.
⇒ Entnehmen Sie die Abmessungen des passenden anzufertigenden Spanneisens der nachfolgenden Tabelle.
HBTU Fertigungszeichnung Spanneisen Hydarulikspanner
Abmessungen in [mm]H18 (-0.016/-0.034)22.4 (-0.02/-0.041)25 (-0.02/-0.041)30 (-0.02/-0.041)35.5 (-0.025/-0.05)45 (-0.025/-0.05)

MODELHBTU-02HBTU-04HBTU-06HBTU-10HBTU-16HBTU-25
HA 20 (+0.033/0) 25 (+0.033/0) 28 (+0.033/0) 34 (+0.039/0) 40 (+0.039/0) 49 (+0.039/0)
HC 16 21 20 22 29 38
C 10.5 10.5 10.5 12.5 12.5 14.5
D 4 (+0.018/0) 4 (+0.018/0) 5 (+0.018/0) 6 (+0.018/0) 6 (+0.018/0) 6 (+0.018/0)
E 9.1 11.1 12.6 15.1 18.1 22.6
G 17 21 24 28.5 34 42
J 20 25 25 27 35 45
Anruf Desetec Spanntechnik

We use cookies on our website. Some of them are essential for the operation of the site, while others help us to improve this site and the user experience (tracking cookies). You can decide for yourself whether you want to allow cookies or not. Please note that if you reject them, you may not be able to use all the functionalities of the site.
