Pneumatischer Hebelspanner - Oberflansch - Gewindekörper

PLF Pneumatischer Hebelspanner Flanschversion

Pneumatik-Hebelspanner mit Gewindekörper und Flansch oben :

  • Hebelspanner in kompakter Bauform, insbesondere ideal für den versenkten Einsatz im Bereich der Werkzeug-, Formen und Vorrichtungsbau
  • Spannkräfte von 0,27kN bis 1,7kN
  • verfügbar in den Zylindergrößen : 25, 32, 40, 50 und 63mm
  • Flansch an der Oberseite
  • Diverse Montagemöglichkeiten durch den Gewindekörper und den Bohrungen im Flansch
  • u.a geeignet zum versenkten Einbau
  • Temperaturbereich : -10° ~ +60 °C
  • doppelt wirkend
Hinweise :
  • Medium : trockene, gefilterte Druckluft. Ölzufuhr ist nicht erforderlich !
  • Sonderausführungen sind auf Anfrage lieferbar !
  • In der hitzebestängigen Ausführung bis 150°C lieferbar !
  • ersetzt u.a. Clamptek CPLCU, CPLCU-25-V, Pascal CLX-Serie oder 6015
Produktdatenblatt (Download)
Beispiel Bestellnummer : PLF - 40 R
PLF
BAUREIHE PLF
40
Größe /
Kolben-Innendurchmesser [mm]
Ø25,  Ø32,  Ø40,   Ø50,  Ø63
R
Montagerichtung des Spanneisens Leer : Standard vorne
R : Rechts
L : Links
Model No.Spannkraft
bei 7 bar
[kN]
Spannhub

[mm]
Gesamthub

[mm]
Zylinderkapazität
Spannen|Entspannen
[cm3]
eff. Kolbenfläche
geschlossen | offen
[cm2]
CAD
Download
Preise
ab
EUR/Stk.
PLF-25 0,27 20 24 11,78 | 8,09 4,91| 3,37 249,00
PLF-32 0,42 28 32 24,92 | 18,69 8,04 | 6,03 275,00
PLF-40 0,67 30 33 41,45 | 34,82 12,56 | 10,55 295,00
PLF-50 1,07 30 33 64,78 |54,42 19,63 | 16,49 345,00
PLF-63 1,70 30 33 102,83 | 92,47 31,16 |28.02 395,00

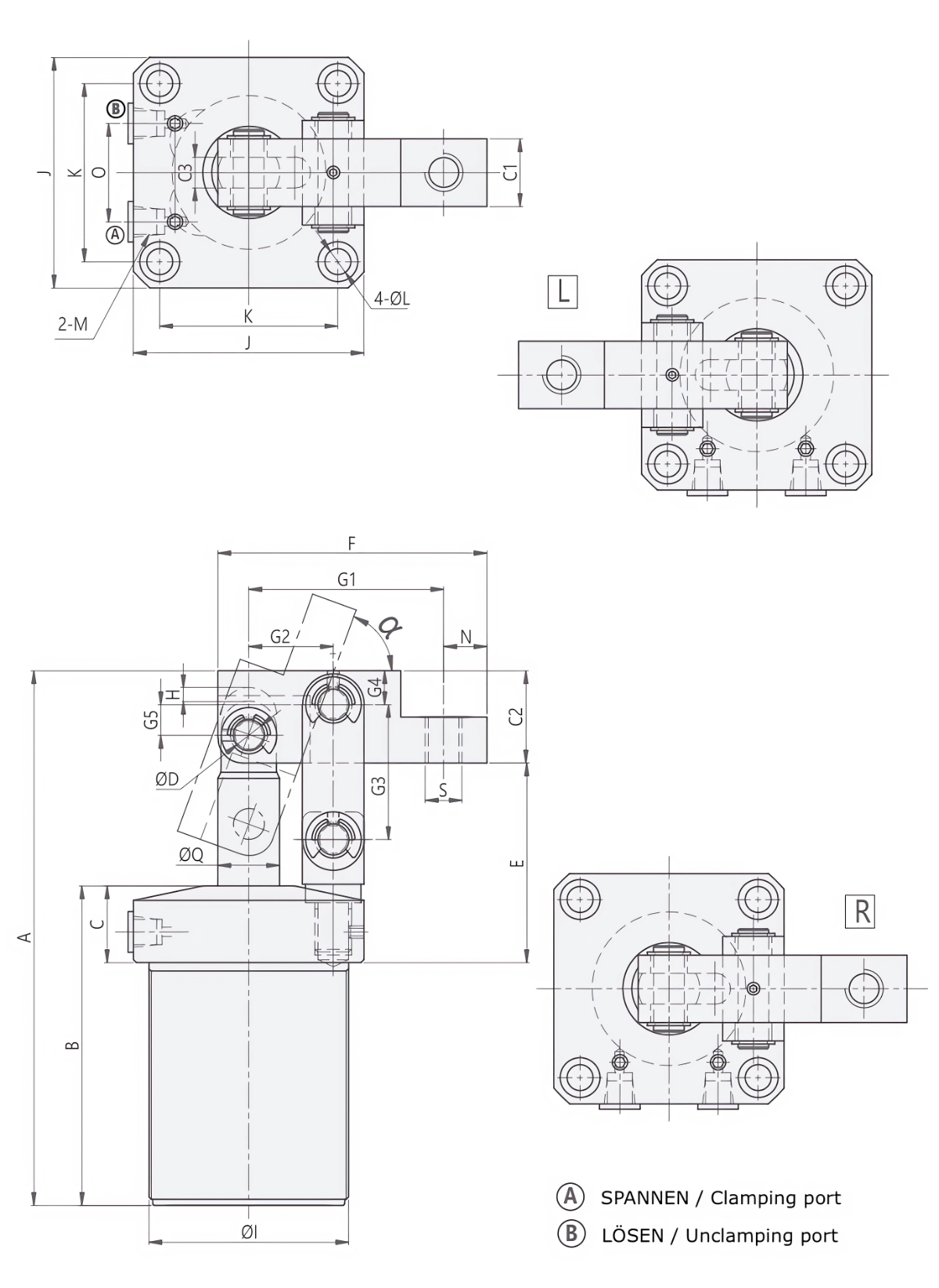

PLF Technische ZeichnungPneumatischer Hebelspanner
ModelPLF-25PLF-32PLF-40PLF-50PLF-63
A 128.5 149.5 157,5 174 179
B 86.5 97.5 97.5 104 105
C 25 25 25 25 25
C1 16 18 20 22 22
C2 17 20 25 30 30
C3 6 8 8 10 10
ØD Ø6 Ø6 Ø8 Ø10 Ø10
E 50 57 60 65 69
F 55 68 75 87.5 98
G1 41 52 56 63.5 74
G2 18 22 24 27.5 32
G3 26 33 33 44 48
G4 6.5 8 13 11 11
G5 4.5 5 4 10 10
H 2 4 3 3 3
ØI M40x1.5 M50x1.5 M55x1.5 M65x1.5 M80x1.5
J 50 60 65 75 90
K 37 45 50 58 70
L Ø5.5-
Ø9x5.5D
Ø6.5-
Ø11x6.5D
Ø6.5-
Ø11x6.5D
Ø8.5-
Ø14x8.5D
Ø8.5-
Ø14x8.5D
M M5 PT1/8 PT1/8 PT1/8 PT1/8
N 7 8 10 14 14
O 23 23 26 32 35
Q Ø14 Ø16 Ø16 Ø20 Ø20
S M6 M8 M8 M12 M12
ɑ 70° 75° 78° 70° 60°
