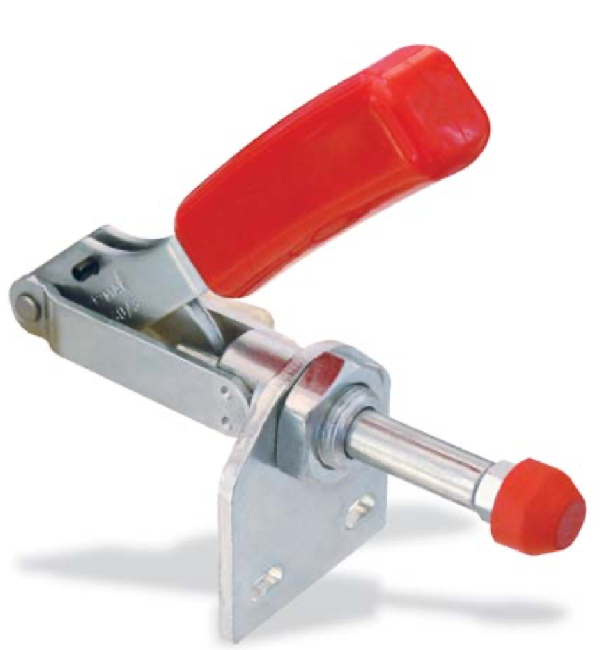

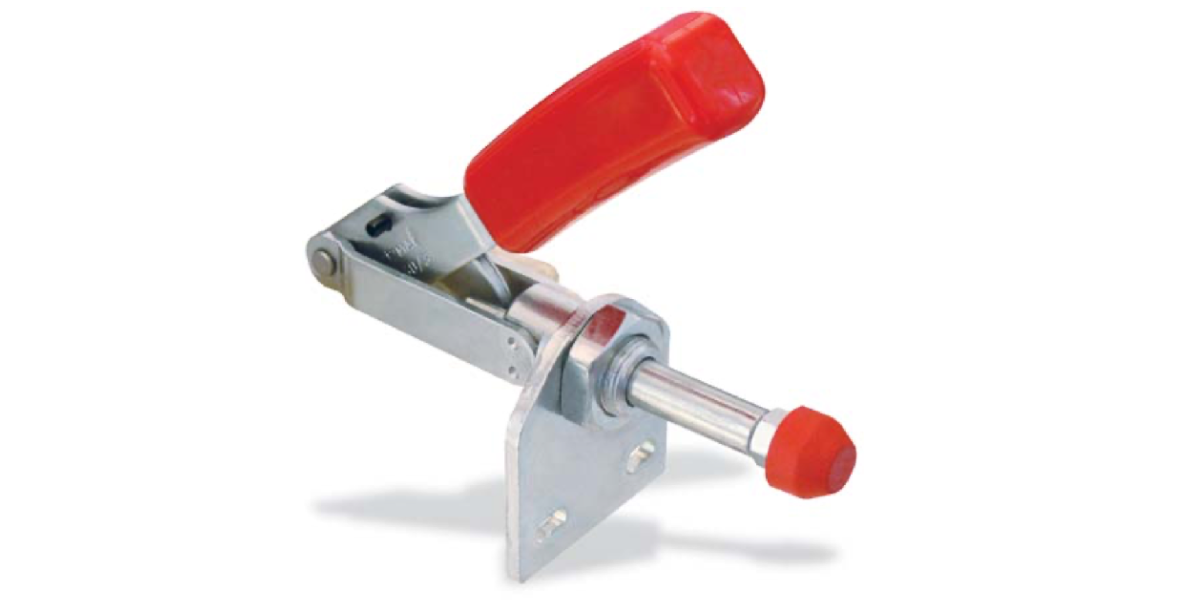

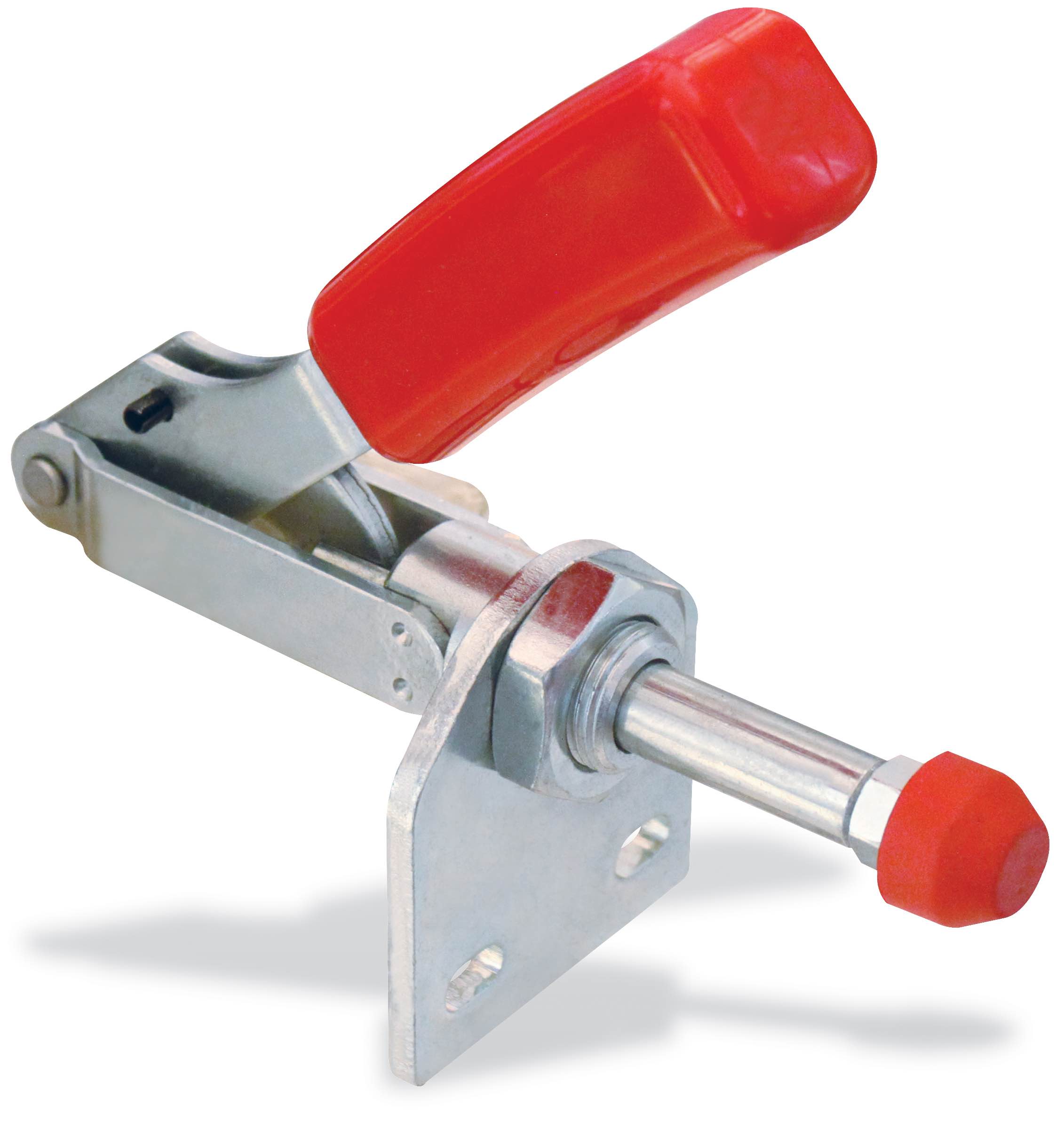

M60D Schubstangenspanner mit senkrechtem Fuß

M60D Schubstangenspanner mit senkrechtem Fuß

M60D Schubstangenspanner mit senkrechtem Fuß

Schubstangenspanner mit senkrechtem Fuß

  • Verwendung als Druck- und Zugspanner möglich.
  • Material : verzinkter passivierter Qualitätsstahl
  • Rostfreie Ausführung in Edelstahl optional erhältlich (M60DP)
  • Lagerbuchsen einsatzgehärtet, Lagerstellen gefettet
  • Nieten aus rostfreiem Stahl
  • Ergonomischer Handgriff aus ölbeständigem Kunststoff
  • Komplett mit vergüteter Andrückschraube und Gummi-Druckstück
  • u.a. alternatif passend für 6841, usw.
  • CAD-Datei und Preise auf Anfrage !
Produktdatenblatt (Download)
GrößeF1
⮕
[kN]		F2
⬅︎
[kN]		Gesamt-
höhe		Gesamt-
länge		Andrück-
schraube		Gewicht
[g]		Preis
[EUR]		CADBestell-
nummer
0 0.8 0.8 40 110 M4 x 20 80 15,50 M60D-0
1 1.0 1.0 58 120 M4 x 20 120 17,60 M60D-1
2 2.0 2.0 80 175 M6 x 25 270 19,80 M60D-2
3 2.5 2.5 102 190 M8 x 35 450 23,80 M60D-3
5 4.5 4.5 123 230 M12 x 50 960 32,90 M60D-5

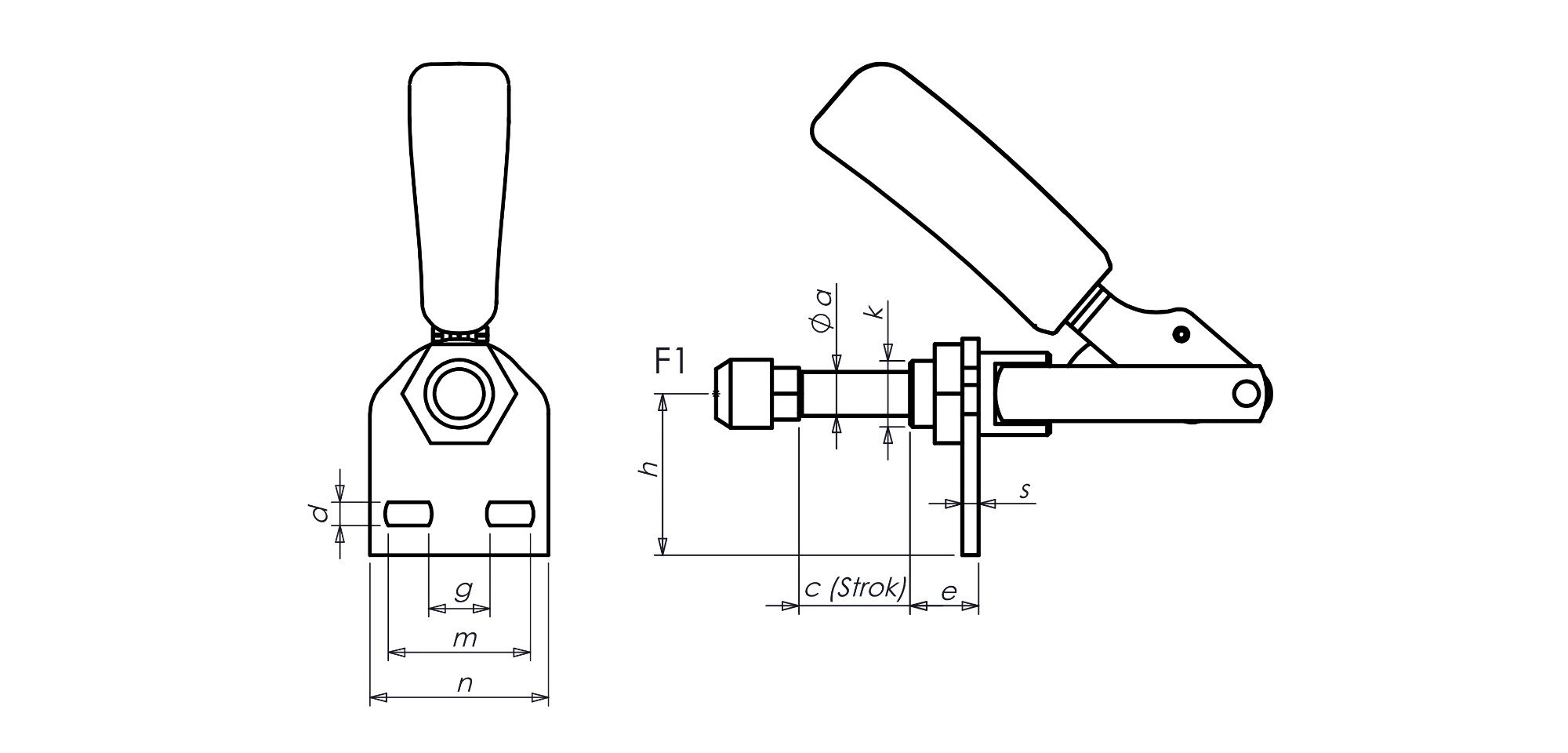

M60D Technische Zeichnung Schubstangenspanner mit senkrechtem Fuß
GrößeacdeghkmnsCADBestell-
nummer
0 6 16 4.5 10 16 24.5 M10 x 1 16 25 2.5 M60D-0
1 8 20 4.5 17 15 31 M12x1.5 20 30 3 M60D-1
2 10 28 5.5 19 28.5 45 M16x1.5 39.5 50 4 M60D-2
3 12 32 6.5 18 30 51 M20x1.5 42 60.5 5 M60D-3
5 16 40 8.5 25 28 59 M24x1.5 46 65 6 M60D-5
