HTC Hydraulischer Einschraubzylinder - Druckzylinder

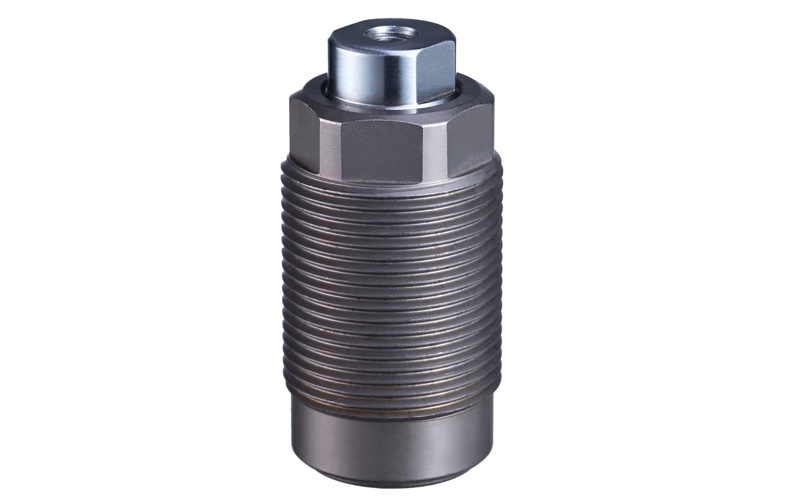

HTC Hydraulischer Einschraubzylinder

Hydraulikzylinder-Druckzylinder mit Gewindegehäuse :

  • Kleine kompakte Linearzylinder in Einschraubversion (Druckzylinder)
  • minimaler Plaztbedarf und einfache Montage
  • Der Einschraubzylinder kann bis zum Sechskant in Vorrichtungskörper versenkt werden.
  • geeignet für Spannvorrichtungen aller Art
  • robust, zuverlässig und langlebig
  • Ölzufuhr über Bohrungen/Ölkanäle im Vorrichtungskörper.
  • hohe Spannkräfte
  • einfach wirkend mit Federrückzug
  • Max. Betriebsdruck : 250 bar (kgf/cm2)
  • Min. Betriebsdruck :    20 bar (kgf/cm2)
Hinweis :
  • Bitte nicht im eingefahrenen Zustand belasten !
  • Einschraubzylinder nicht ohne Werkstück betreiben !
  • Die Zylinder sind von direkter Einwirkung von aggressiven Schneid- und Kühlflüssigkeiten zu schützen und sollten unten zusätzlich mit der mitgelieferten lecksicheren Dichtung betrieben werden.
  • CAD-Daten und Preise auf Anfrage !
Produktdatenblatt (Download)

Beispiel Bestellnummer : HTC-16 A
HTC
BAUREIHEHTC
16
Baugröße 012 : Außengewinde M22x1.5
016 : Außengewinde M26x1.5
020 : Außengewinde M30x1.5
025 : Außengewinde M38x1.5
A
Ausführung Kolbenstange A : Kolbenstange mit Rundkopf / balliger Kolbenstange
B : Kolbenstange mit Gewindekopf / mit Innengewinde

Spezifikationen :
Model No.Druckkraft
bei 250 bar
[kN]
Gesamthub
[mm]
Ölbedarf
[cm3]
eff. Kolbenfläche
[cm2]
Gewicht
[g]
HTC-12A 2,2 10 2.14 1.77 70
HTC-16A 4,0 12 4.24 2.83 140
HTC-20A 6,2 15 7.29 4.15 220
HTC-25A 9,8 16 11.85 6.15 370
HTC-12B 2,2 10 2.14 1.77 80
HTC-16B 4,0 12 4.24 2.83 150
HTC-20B 6,2 15 7.29 4.15 240
HTC-25B 9,8 16 11.85 6.15 400

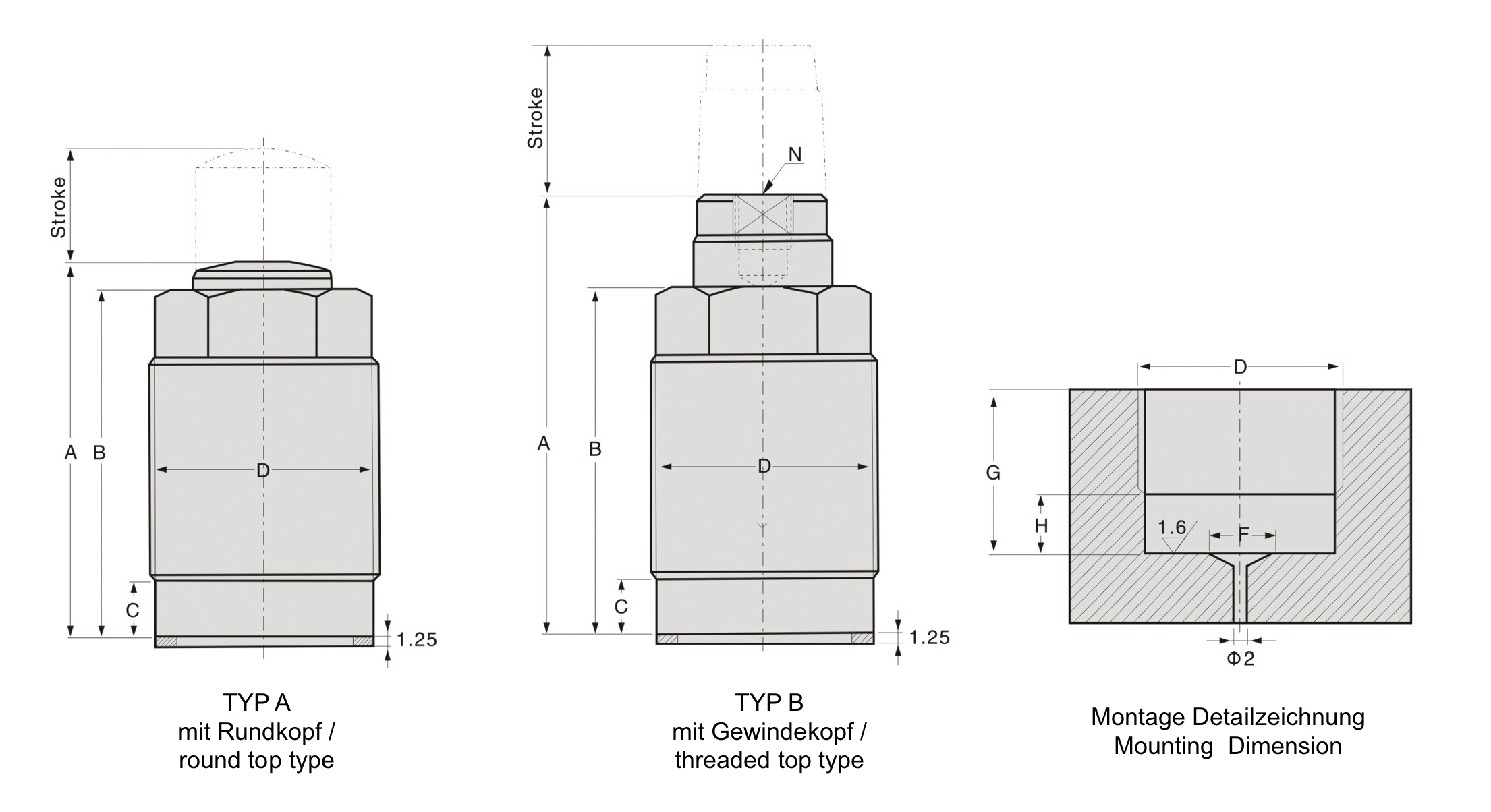

HTC Technische Zeichnung
ModelABCDFGHNST
HTC-12A 38 36 7 M22x1.5 12 16 6 - 10
HTC-16A 46.5 44.5 8 M26x1.5 16 20 7 - 12
HTC-20A 57.5 51 8 M30x1.5 20 24 7 - 15
HTC-25A 58.5 55 11 M38x1.5 25 28 10 - 16
HTC-12B 45 36 7 M22x1.5 12 16 6 M6x1.0 10
HTC-16B 52 44.5 8 M26x1.5 16 20 7 M6x1.0 12
HTC-20B 64.5 51 8 M30x.1,5 20 24 7 M8x1.25 15
HTC-25B 67.5 55 11 M30x1.5 25 28 10 M8x1.25 16
