M11L Senkrechtspanner mit senkrechtem Fuß
Senkrechtspanner-Schnellspanner vertikal mit senkrechtem Fuß
- Qualitätsstahl verzinkt und passiviert
- massiver Haltearm Andrückschraube
- Niete aus nichtrostendem Stahl in einsatzgehärteten Buchsen
- Gefettete Lager- und Gelenkstellen
- Mechanik mit präventiver Funktion zur Erhöhung der Bediener-Sicherheit
- Komplett mit vergüteter, verzinkter Andrückschraube mit Mutter und Scheibe (FK 8.8)
- Hochwertiger Gummi-Druckstück bildet mit der Andrückschraube eine gesamte Einheit
- Gummi-Druckstück ist öl- und hitzebeständig
- Ölbeständiger roter Softgrip-Handgriff, robust und ergonomisch geformt
Hinweis :
- u.a. alternatif passend für 6806 etc.
- CAD-Daten auf Anfrage !
Größe Size | F1 ⇧ (kN) | F2 ⇧ (kN) | Gesamt- höhe | Gesamt- länge | Andrück- schraube | Gewicht [g] | Preis (EUR) | Bestell- Nummer |
---|---|---|---|---|---|---|---|---|
2 | 0.8 | 1.2 | 153 | 76 | M6 x 35 | 165 | 11,90 | M11L-2 |
3 | 1.8 | 2.5 | 210 | 105 | M8 x 45 | 400 | 12,90 | M11L-3 |
4 | 2.0 | 3.0 | 255 | 140 | M8 x 65 | 677 | 20,90 | M11L-4 |
5 | 3.0 | 5.0 | 323 | 190 | M12 x 80 | 1330 | 28,90 | M11L-5 |

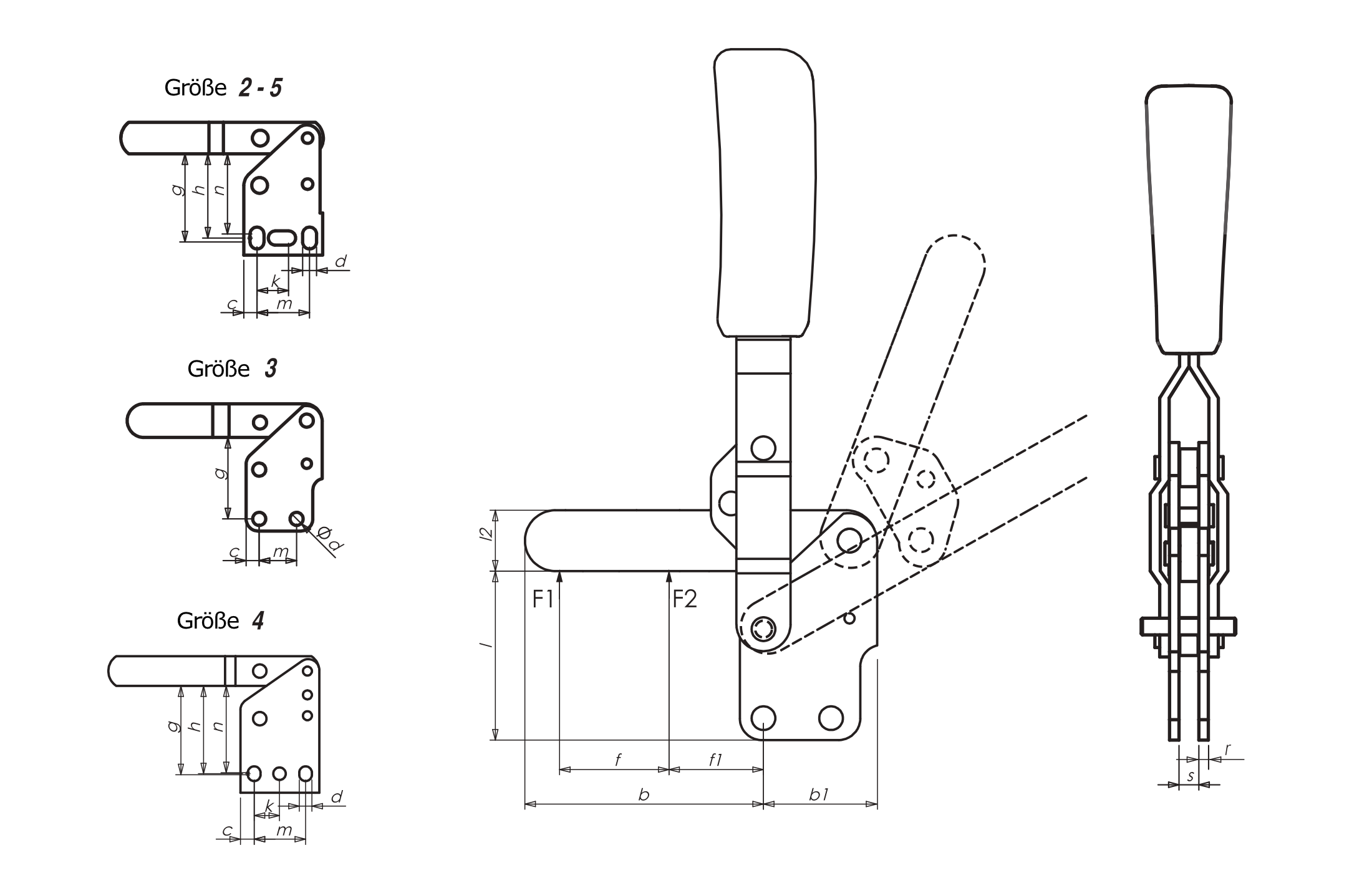

Größe | b | b1 | c | d | f | f1 | g | h | k | l | l1 | m | n | r | s | ∂ | Bestell-Nr. |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
2 | 51 | 24 | 5 | 5.3 | 24 | 10 | 33 | 31.5 | 12 | 38 | 12 | 20 | 30 | 2.5 | 5 | 100° | M11L-2 |
3 | 72 | 31 | 7.5 | 7 | 29 | 27 | 44 | - | - | 50 | 18 | 20 | - | 3 | 6 | 105° | M11L-3 |
4 | 101 | 44 | 9.25 | 8.5 | 61 | 30 | 60 | 59 | 17 | 71.5 | 20 | 34.5 | 56.5 | 3.5 | 8 | 105° | M11L-4 |
5 | 137 | 56 | 10.5 | 8.5 | 88 | 40 | 68 | 67 | 25 | 78 | 25 | 45 | 65.5 | 5 | 10 | 115° | M11L-5 |
MS10/20 Andrückschraube
A : Schutzkappe schwarz wird auf die Andrückschraube aufgezogen (2-teilig).
B : Schutzkappe rot wird auf die Andrückschraube aufgezogen (2-teilig).
C : Schutzkappe rot undAndrückschraube bilden eine Einheit (1-teilig).
B : Schutzkappe rot wird auf die Andrückschraube aufgezogen (2-teilig).
C : Schutzkappe rot undAndrückschraube bilden eine Einheit (1-teilig).
MS10/20 Andrückschraube mit Schutzkappe
- Qualitätsstahl verzinkt und passiviert
- abnehmbare Schutzkappe aus ölbeständigem Neopren
- komplett mit U-Scheibe und Muttern
- optional in Edelstahlausführung verfügbar
- beliebige Längen nach Vorgaben lieferbar !
Größe | MxL1 | h | L | Gewicht [g] |
---|---|---|---|---|
0 | M4x25 | 18.5 | 31 | 7.70 |
1 | M5x30 | 22 | 38 | 13.80 |
2 | M6x35 | 25 | 43 | 19.80 |
3 | M8x45 | 29 | 57 | 44.20 |
4 | M8x65 | 47 | 77 | 63.30 |
5 | M12x80 | 56 | 97 | 165.40 |
MS10/22 - MS10/23 - MS10/24 Andrückschrauben mit Gelenkfuss
MS10/22 : Gelenk-Andrückschraube Stahl, Andrückfläche geriffelt.
MS10/23 : Gelenk-Andrückschraube Stahl, Andrückfläche plan
MS10/24 : Gelenk-Andrückschraube Stahl, Andrückfläche V-Form
MS10/23 : Gelenk-Andrückschraube Stahl, Andrückfläche plan
MS10/24 : Gelenk-Andrückschraube Stahl, Andrückfläche V-Form
MS10/22 MS10/23 MS10/24 Gelenk-Andrückschrauben
- Qualitätsstahl verzinkt und passiviert
- komplett mit U-Scheiben und Muttern
- optional in Edelstahlausführung verfügbar
- beliebige Längen nach Vorgaben lieferbar !
Größe | MxL | A | B | C |
---|---|---|---|---|
2 | M6x53.3 | 53.3 | 13 | Ø16 |
3 | M8x64.5 | 64.5 | 17 | Ø20 |
4 | M10x86 | 86 | 21 | Ø26.5 |
5 | M12x98 | 98 | 24 | Ø30 |
MS10/30 Querarm für Schnellspanner
MS10/30 Querarm für Schnellspanner, Kniehebelspanner
- Qualitätsstahl verzinkt und passiviert
- komplett mit zwei Andrückschrauben und Befestigungsschraube
- optional in Edelstahlausführung verfügbar
Größe | Schraube | Abstand zwischen Schrauben | Länge [mm] | Gewicht [g] |
---|---|---|---|---|
1 | M5x30 | 22-72 | 85 | 65 |
2 | M6x35 | 28-85 | 100 | 90 |
3 | M8x45 | 34-100 | 120 | 200 |
4 | M8x65 | 40-125 | 150 | 370 |
5 | M8x65 | 40-125 | 150 | 370 |
Artikelnr. Spanner |
passende Grössen | ||||||
0 | 1 | 2 | 3 | 4 | 5 | 6 | |
M10 | - | 1 | 2 | 3 | 4 | - | 5 |
M11 | - | 1 | 2 | 3 | 4 | - | 5 |
M12 | - | 1 | 2 | 3 | 4 | - | 5 |
M20 | - | 1 | 2 | 3 | 4 | 5 | - |
M21 | - | 1 | 2 | 3 | 4 | 5 | - |
M22 | - | - | - | 3 | - | - | - |
MS10/15 Schutzkappe
MS10/15 Schutzkappe zum Aufstecken
- Schutzkappe aus ölbeständigem Neopren
- für den Schutz empfindlicher Werkstücke
- zum Aufstecken auf Sechskantschraubenkopf
- wahlweise in rot oder schwarz
Größe | M | D | H | Gewicht [g] |
---|---|---|---|---|
0 | M4 | 11 | 8.5 | 1 |
1 | M5 | 12 | 9 | 1 |
2 | M6 | 15 | 11.5 | 2 |
3 | M8 | 19 | 14 | 4 |
4 | M10 | 24 | 17 | 6 |
5 | M12 | 25 | 20 | 8 |
MS10/16 Optionale Handgriffe
MS10/32 Haltearmverlängerung - Spannarmverlängerung
MS10/32 Haltearmverlängerung für Handspanner
- Werkstoff : Aluminium
- kann auf die gewünschte Länge gekürzt werden
- mit Gewindebohrungen zur Aufnahme von Andrückschrauben
- komplett mit Befestigunsschraube, ohne Andrückschraube
- ähnlich wie Nr. 6899 oder L-200-4
- Modifikationen nach Kundenvorgaben sind möglich
Größe | B | B1 | B2 | B3 | B4 | L | L1 | L2 | L3 | L4 | L5 | L6 | M |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|
2 | 12 | 6.5 | 9 | 12 | 2x45° | 127 | 110 | 35 | 48 | 15 | 75 | 10 | M5 |
3 | 15 | 8.5 | 12 | 15 | 2x45° | 167 | 150 | 45 | 73 | 15 | 105 | 10 | M5 |
4 | 17 | 9 | 16 | 20 | 2x45° | 220 | 200 | 45 | 73 | 15 | 105 | 10 | M8 |
MS10/34 Verlängerungsarm - Schnellspanner
MS10/34 Verlängerungsarm für Handspanner
- Werkstoff : Aluminium
- kann auf die gewünschte Länge gekürzt werden
- Modifikationen nach Kundenvorgaben sind möglich
Größe | B | B1 | B2 | B3 | B4 | ØD | ØD1 | ØD2 | L | L1 | L2 | L3 | L4 | M |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
2 | 12 | 6.5 | 9 | 12 | 2x45° | 5.5 | 10 | 6 | 95 | 70 | 15 | 48 | 6 | M5 |
3 | 15 | 9 | 12 | 15 | 2x45° | 5.5 | 10 | 6 | 95 | 70 | 15 | 48 | 6 | M5 |
MS10/35 Höhenverstellung zur Überbrückung
MS10/35 Höhenverstellung - Höhenadapter
- Werkstoff : Aluminium
- Höhenverstellung zur Überbrückung
- verschiedene Längen sind lieferbar
- inklusive Sicherungsscheibe
- ähnlich wie L-200-2
- Modifikationen nach Kundenvorgaben sind möglich
Größe | ØD | ØD1 | ØD2 | L | L1 | L2 | L3 | SW | M |
---|---|---|---|---|---|---|---|---|---|
2-3 | 10 | 6 | 6 | 62 82 |
35 65 |
8 | 12 | 8 | M5 |
MS10/36 Spannarmadapter - Haltearmadapter
MS10/36 Spannarmadapter für Handspanner
- Werkstoff : Aluminium
- Wird in Verbindung mit Längen- und Höhenadaptern verwendet
- Spannarmverbreiterung mit mehreren Ansrückschrauben
- komplett mit Befestigunsschraube, ohne Andrückschraube
- ähnlich wie L-200-3
- Modifikationen nach Kundenvorgaben sind möglich
Größe | B | B1 | B2 | B3 | B4 | B5 | øD | L | L1 | L2 | L4 | L5 | L6 | M |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
2 | 10 | 6 | 20 | 8 | 12 | 92 | 6 | 60 | 51 | 32 | 15 | 15 | 10 | M5 |
