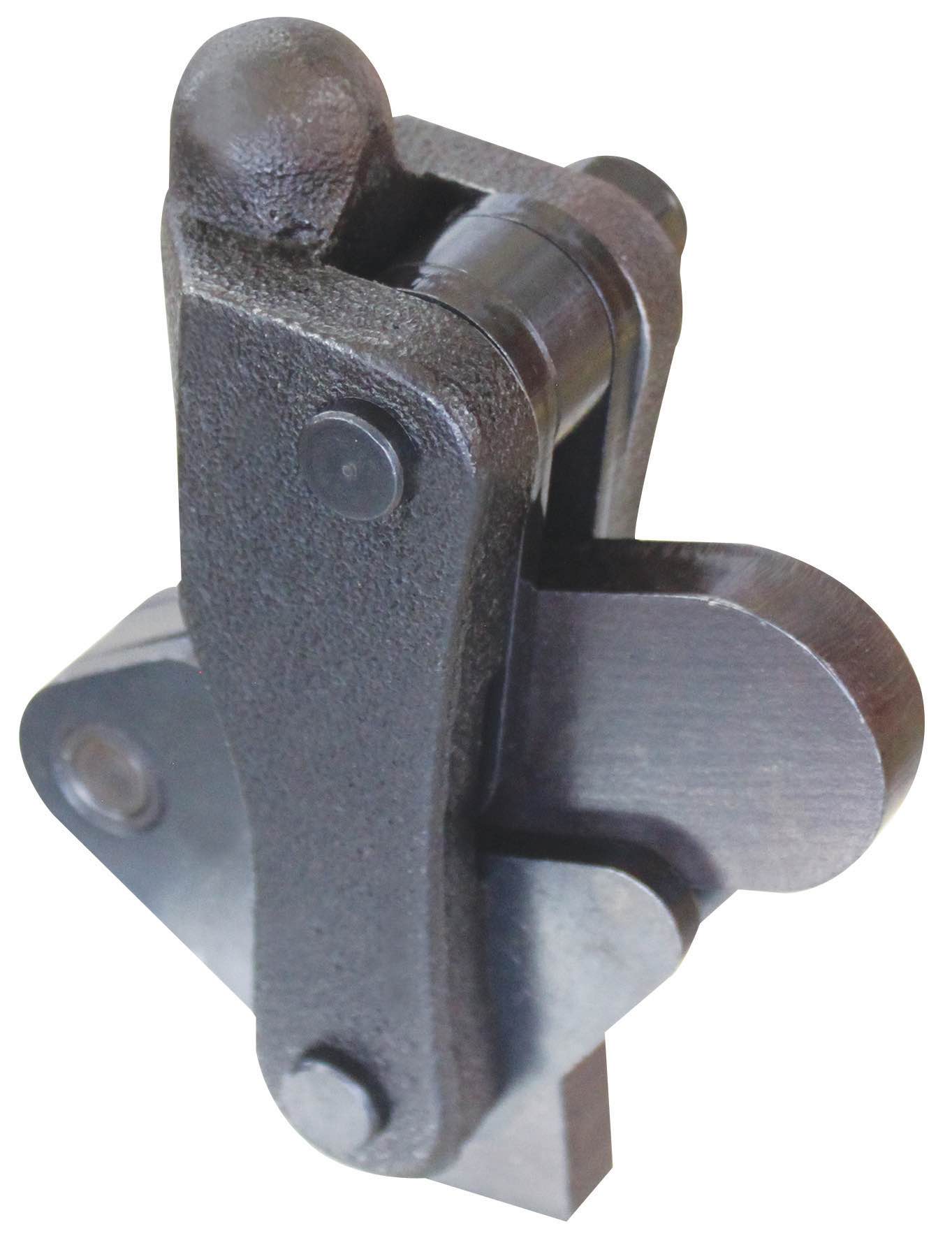

M30 Modulspanner mit Schwenkfuss, schweissbar

M30 Schweißbarer Modulspanner mit Schwenkfuß

M30 Modulspanner schweissbar mit Schwenkfuss

Modularer Senkrechtspanner-Schnellspanner vertikal mit beweglichem Fuß

  • Modulspanner-modularer Senkrechtspanner für besonders hohe Spann- und Haltekräfte
  • schwere schweißbare Ausführung mit Schwenkfuß (beweglichem Fuß)
  • Spannarm, Grundplatte und Handgriff können undividuell angepaßt werden.
  • Material : brünierter Qualitätsstahl
  • Hebelarm : aus brüniertem Stahlguss
  • Geriebene und einsatzgehärtete Lagerbuchsen.
  • Bolzen sind gehärtet, geschliffen und dauerhaft gefettet.
  • Gängigkeit kann an der Klemmmutter am Hebelarm eingestellt werden.
  • u.a. alternatif passend für 6809P usw.
  • CAD-Daten auf Anfrage !
Produktdatenblatt (Download)
Größe
Size		F1
⇧
(kN)		Modulspanner HoeheModulspanner BreiteGewichtPreis
(EUR)		Bestell-
Nummer
2 2,5 76 48 205 a.A. M30-2
4 7,0 112 82 800 74,00 M30-4
6 11,0 145 105 1480 89,00 M30-6

M30 Zeichnung Modulspanner mit Schwenkfuss
Bestell-
Nummer		Größebb1b2cc1kll1l2mrr1ss1Ω∂δCAD
M30-2 4 22 11 22 12 32 38 74 20 18 M6 6 10 31 6 200° 70° 40°
M30-4 4 30 15 10 16 41 12 58 20 38 M8 8 15 52 10 200° 70° 40°
M30-6 6 36 18 12 20 55 16 78 28 50 M10 11 18 60 12 200° 70° 40°
