Waagrechtspanner - Horizontalspanner mit waagrechtem Fuss :

Diese Baureihe ist in 7 Ausführungen verfügbar. Sie unterscheiden sich hauptsächlich in Ihren maximalen Haltekräften. Die nicht rostenden Ausführungen in Edelstahl werden insbesonders in der Lebensmittel- und Pharmaindustrie verwendet. Kurze Lieferzeiten !

Modell-Nr.Haltekraft
[N]
Spannarmlänge
[mm]
Höhe unter
Spannarm [mm]
Öffnungswinkel
MaterialGewicht
[g]
Preise ab
EUR/Stk.
SpannarmHandgriff
DST-20752-B 750 37 19 94° 76° Stahl 88 9,90
DST-20752-BSS 750 37 19 94° 76° Edelstahl 88 19,90
DST-21502-B 1500 61.8 25 94° 76° Stahl 200 11,90
DST-21502-BSS 1500 61.8 25 94° 76° Edelstahl 200 25,90
DST-22502-B 2500 79 34 94° 76° Stahl 430 17,90
DST-23502-B 3500 108 45 94° 76° Stahl 872 24,90
DST-24502-B 4500 128 59 94° 76° Stahl 872 35,90



Waagrechtspanner
750N

Haltekraft 750 N

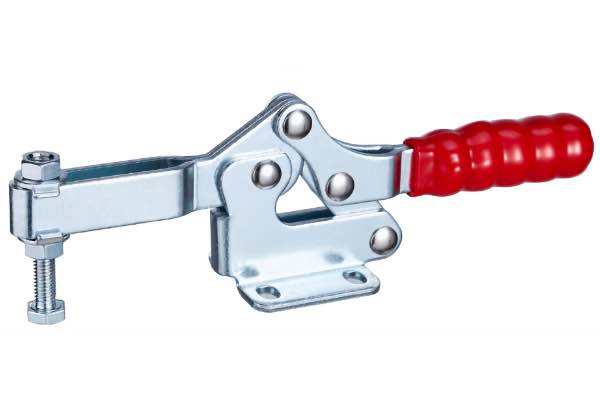

DST-20752-B Waagrechtspanner-Horizontalspanner mit waagrechtem Fuss Haltekraft 750N
- Gewicht : 88 gr -
DST-20752-B

Waagrechtspanner
750N

Haltekraft 750 N

DST-20752-BSS Waagrechtspanner-Horizontalspanner rostfrei aus Edelstahl Haltekraft 750N
rostfreie Ausführung aus EDELSTAHL
/DST-20752-BSS

Waagrechtspanner
1500N

Haltekraft 1500 N

DST-21502-B Waagrechtspanner-Horizontalspanner mit waagrechtem Fuss Haltekraft 1500N
- Gewicht : 220 gr -
DST-21502-B

Waagrechtspanner
1500N

Haltekraft 1500 N

DST-21502-BSS Waagrechtspanner-Horizontalspanner rostfrei aus Edelstahl Haltekraft 1500N
- rostfreie Ausführung aus EDELSTAHL -
DST-21502-BSS

Waagrechtspanner
2500N

Haltekraft 2500 N

DST-22502-B Waagrechtspanner-Horizontalspanner mit waagrechtem Fuss Haltekraft 2500N
- Gewicht : 430 gr -
DST-22502-B

Waagrechtspanner
3500N

Haltekraft 3500 N

DST-23502-B Waagrechtspanner-Horizontalspanner mit waagrechtem Fuss Haltekraft 3500N
- Gewicht : 872 gr -
DST-23502-B

Waagrechtspanner
4500N

Haltekraft 4500 N

DST-24502-B Waagrechtspanner-Horizontalspanner mit waagrechtem Fuss Haltekraft 4500N
- Gewicht : 1400 gr -
DST-24502-B

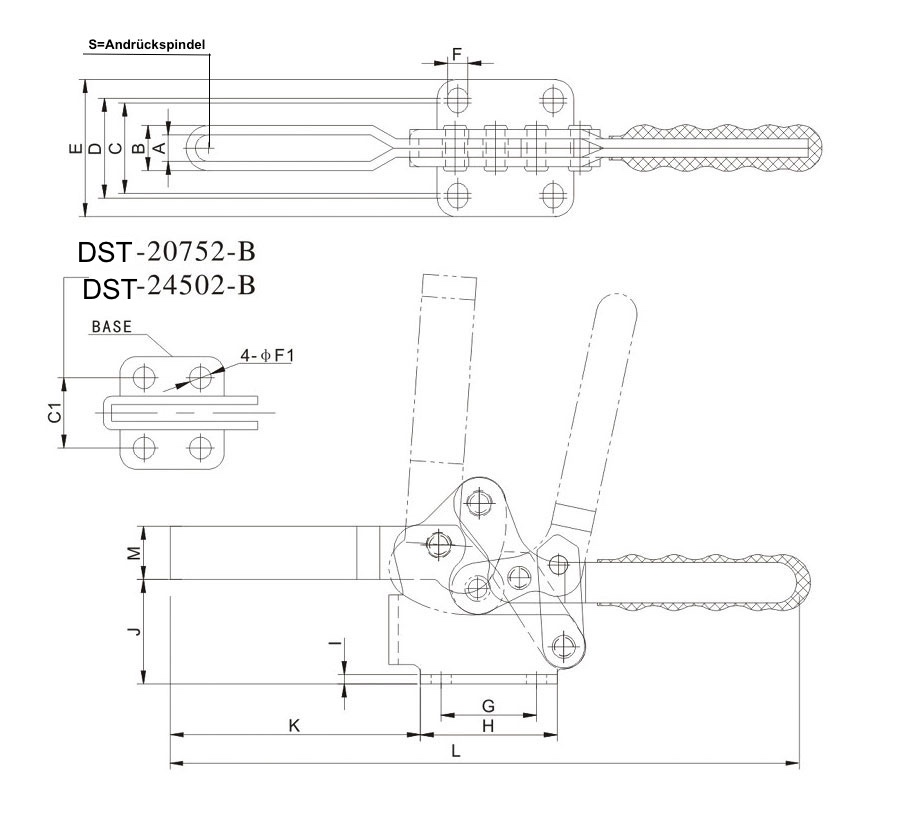

CH20752-B Horizontalspanner-Waagrechtspanner-Schnellspanner Zeichnung

MODELLDST-20752-BDST-20752-BSSDST-21502-BDST-21502-BSSDST-22502-BDST-23502-BDST-24502-B
Haltekraft (N) 750 750 1500 1500 2500 3500 4500
Gewicht (g) 88 88 220 220 430 872 1400
Spannarm-
Öffnungswinkel
94° 94° 94° 94° 94° 94° 94°
Hanfgriff-
Öffnungswinkel
76° 76° 76° 76° 76° 76° 76°
A 5.8 5.8 6.2 6.2 9 11 13.2
B 9.8 9.8 11,2 11.2 15 19 23.2
C - - 22 22 26 39 -
C1 16.8 16.8 - - - - 41.3
D - - 28 28 31 42.9 -
E 27 27 40 40 47 59 67
F - - 5.5 5.5 6.6 8.7 -
øF1 5.2 5.2 - - - - 8.7
G 13.5 13.5 26 26 26 41.2 41.2
H 25 25 38 38 42 59 66
I 2 2 2.5 2.5 3 4 5
J 19 19 25 25 34 45 59
K 37 37 61.8 61.8 79 108 128
L 116 116 171 171 219 274 303
M 9.5 9.5 14 14 17.5 23 26
S FC-053008 FC-053008 FC-064010 FC-064010 FC-085012 FC-107515 FC-121017
Preis a.A. a.A. a.A. a.A. a.A. a.A. a.A.
MODELLDST-20752-BDST-20752-BSSDST-21502-BDST-21502-BSSDST-22502-BDST-23502-BDST-24502-B
