Spanneisen mit Nase, geschlossen
Produktabbildung :
Zeichnung :

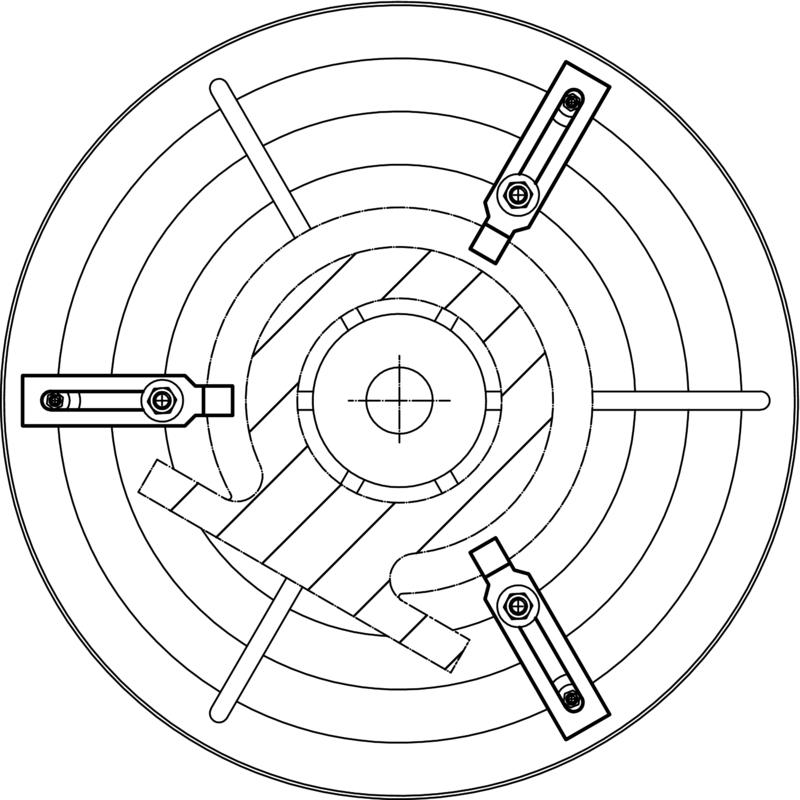

Einbaubeispiel :
Produktbeschreibung :
Die geschlossene Ausführung des Spanneisens ist zum Einsatz bei rotierenden Werkstücken geeignet. Werkstoff :
Vergütungsstahl, lackiert
Bestelltabelle :
| Nennmaß | Abmessungen | für Schrauben | Gewicht | Art. Nr. | Listen-Preis | |||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| b1 | l1 | a | b2 | b3 | l2 | l3 | l4 | |||||
| [mm] | [mm] | [mm] | Zoll | [g] | ||||||||
| 22 | 250 | 40 | 60 | 35 | 68 | 160 | 45 | M20, M22 | 3/4 | 2930 | 23170.0022 | € 79.15 |
| 22 | 315 | 40 | 60 | 35 | 68 | 220 | 45 | M20, M22 | 3/4 | 3750 | 23170.0023 | € 90.25 |
| 26 | 250 | 40 | 70 | 43 | 83 | 140 | 56 | M24 | 1 | 3520 | 23170.0026 | € 97.75 |
| 26 | 315 | 40 | 70 | 43 | 83 | 200 | 56 | M24 | 1 | 4510 | 23.70.0027 | € 159.40 |
| 26 | 500 | 50 | 70 | 43 | 83 | 370 | 56 | M24 | 1 | 7600 | 23170.0029 | € 268.30 |
| 33 | 315 | 50 | 80 | 50 | 88 | 200 | 56 | M30 | 1 | 6370 | 23170.0030 | € 167.40 |
| 33 | 400 | 50 | 80 | 50 | 88 | 283 | 56 | M30 | 1 | 7780 | 23170.0031 | € 197.50 |
