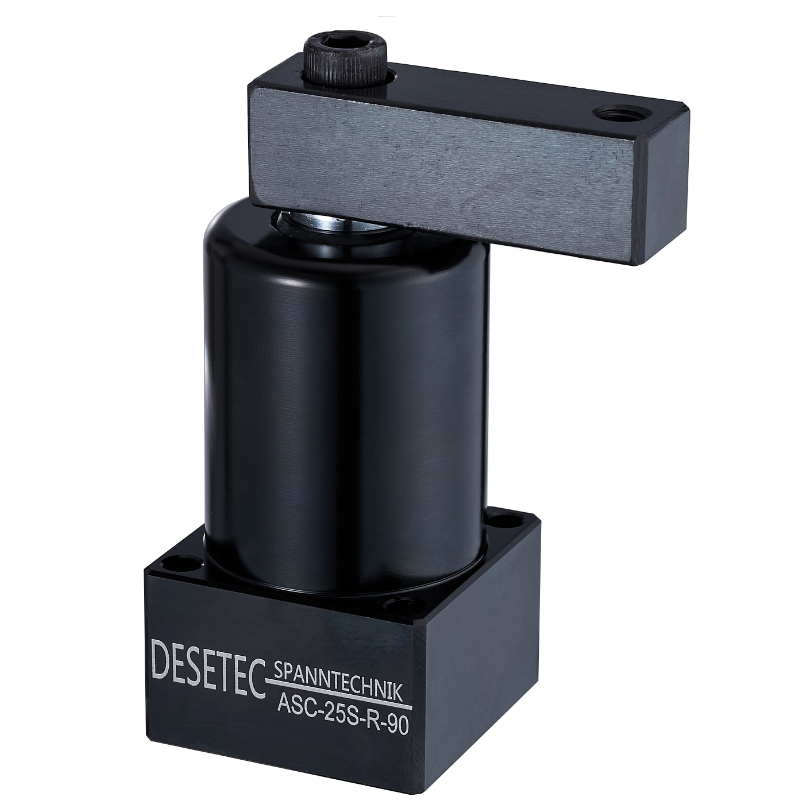

Pneumatischer Schwenkspanner - Schwenkspannzylinder
Pneumatischer Schwenkspanner - Schwenkspannzylinder :
- Kleine kompakte Baugrößen mit geringem Platzbedarf
- vielfältige Ausführungen, Montage- und Anschlusstypen
- u.a. Ausführungen mit Positionsabfrage oder als Einschraubversion verfügbar
- Material: Grundkörper aus hoch hochfester Aluminiumlegierung, korrosionsbeständig
- besonder verschleißfeste Oberfäche, schwarz eloxiert
- Material: Spannarm aus Vergütungsstahl C45
- Spannkräfte von 0,24kN bis 1,96kN
- Auslieferung komplett mit Spannarm
- doppelt wirkender, langlebiger Pneumatikzylinder
- Betriebstemperatur : -10 ~ +60°C
- Betriebsdruck : 4 bis 7 bar
Hinweis :
- Medium : trockene, gefilterte Druckluft. Ölzufuhr ist nicht erforderlich !
- Sonderausführungen sind auf Anfrage lieferbar (z.B. ASC-MS50SR-180-S1).
- CAD-Daten und Preise auf Anfrage !
Beispiel Bestellnummer : ASC-MF 25 S Rx90-E-P
| ① | ASC | Serie | ASC |
|---|---|---|---|

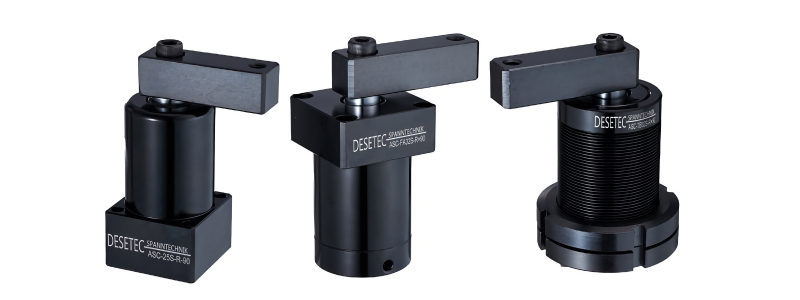

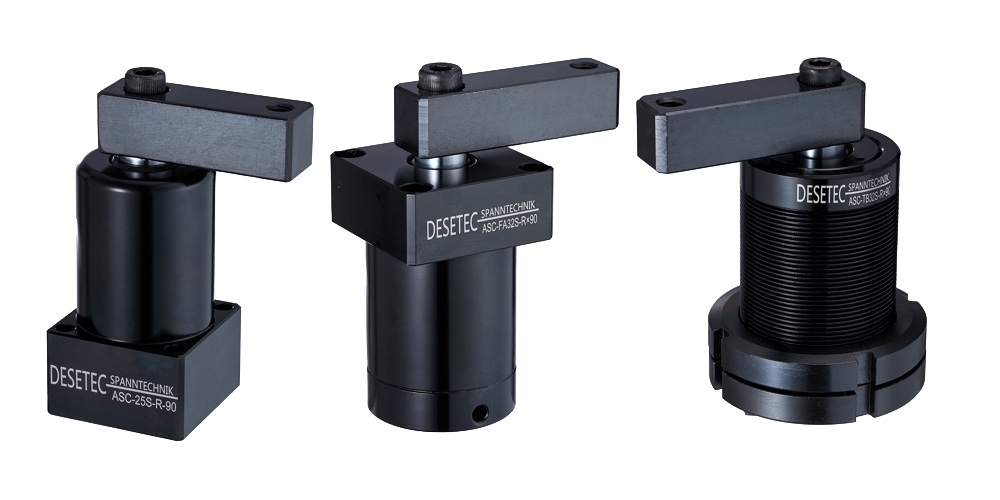

| ② | MF | Montage- und Anschlusstypen | Leer : Standard Rohrleitungsanschluss MF : Manifold O-Ringanschluss mit Drosselventil MS : mit Magnetkolben (für Endlagenabfrage mit optionalen Sensoren) FA : Flansch oben TB : Einschraubversion |
| ③ | 25 | Kolben-Innendurchmesser | Φ25, Φ32, Φ40, Φ50, Φ63 (mm) |
| ④ | S | Spannarm Variante | S :einseitiger Spannarm D :doppelseitiger Spannarm |
| ⑤ | R | Schwenkrichtung | R :Rechts (Uhrzeigersinn) L :Links (gegen Uhrzeigersinn) N :0° - Keine Schwenkbewegung |
| ⑥ | 90 | Schwenkwinkel | Standardwinkel : 90° (±2°) optionale Winkel : 45° ±(2°), 60° (±2°) Sonderschwenkwinkel sind auf Anfrage lieferbar ! |
| ⑦ | E | Hubverlängerung | optional mit verlängertem Hub (bei Rohrleitungsanschluss) |
| ⑧ | P | Präzision Spannposition | Arretierbolzen, um Wiederholungsgenauigkeit der Spannposition zu verbessern (optional) |
| Model-No. | Kolbenstange Ausführung | Spannkraft bei 7 bar [kN] | Schwenkhub [mm] | Spannhub [mm] | Gesamthub [mm] | Kolben-Ø [mm] | Preise ab [EUR] |
|---|---|---|---|---|---|---|---|
| ASC-25 | Standard | 0,24 | 9 | 13 | 22 | 25 | 149,00 |
| ASC-32 | Standard | 0,42 | 11 | 15 | 26 | 32 | 159,00 |
| ASC-40 | Standard | 0,74 | 11 | 15 | 26 | 40 | 179,00 |
| ASC-50 | Standard | 1,16 | 13 | 17 | 30 | 50 | 229,00 |
| ASC-63 | Standard | 1,96 | 13 | 17 | 30 | 63 | 249,00 |
| ASC-32-E | Verlängert | 0,42 | 11 | 30 | 41 | 32 | 189,00 |
| ASC-40-E | Verlängert | 0,74 | 11 | 30 | 41 | 40 | 209,00 |
| ASC-50-E | Verlängert | 1,16 | 13 | 34 | 47 | 50 | 269,00 |
| ASC-63-E | Verlängert | 1,96 | 13 | 34 | 47 | 63 | 289,00 |

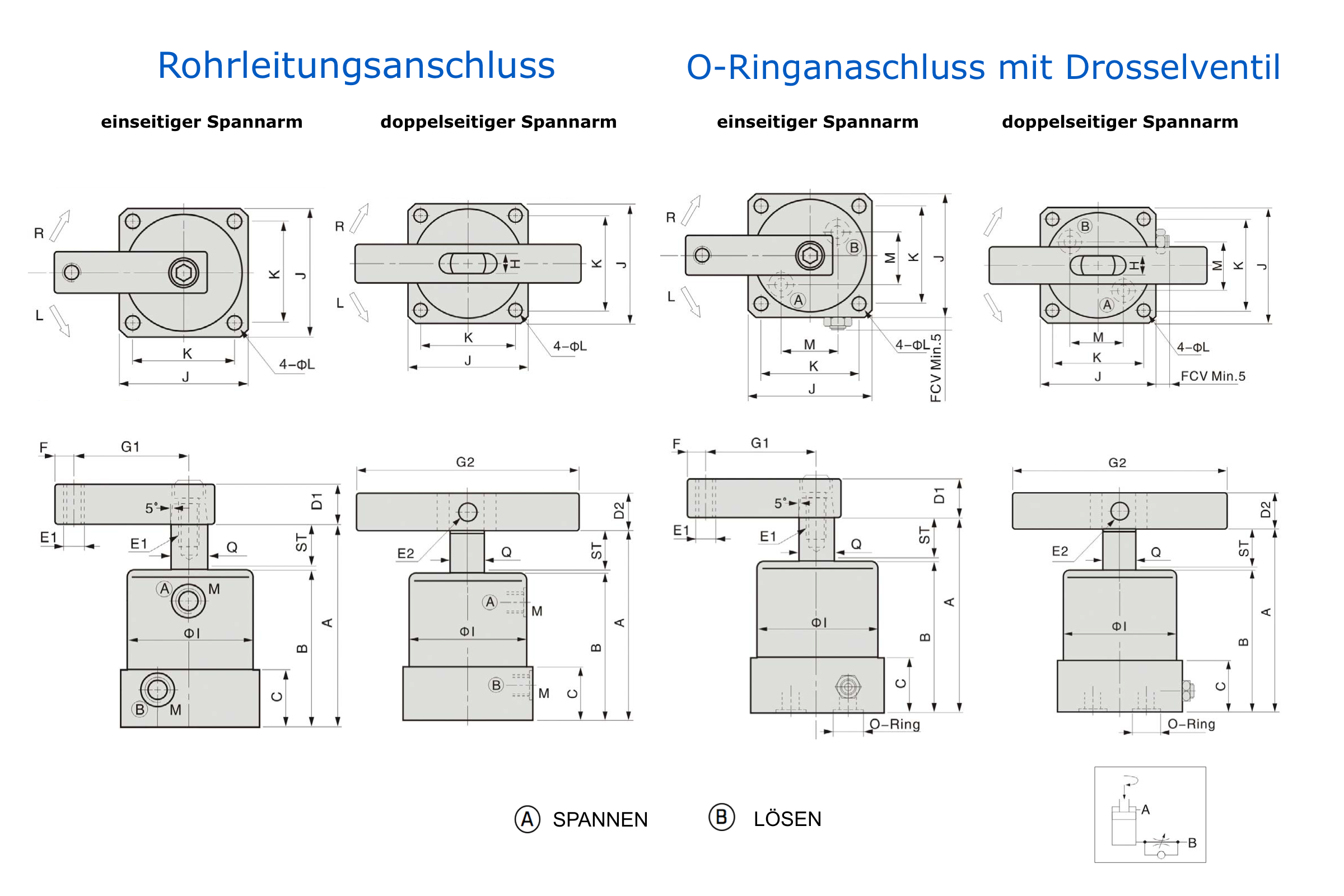

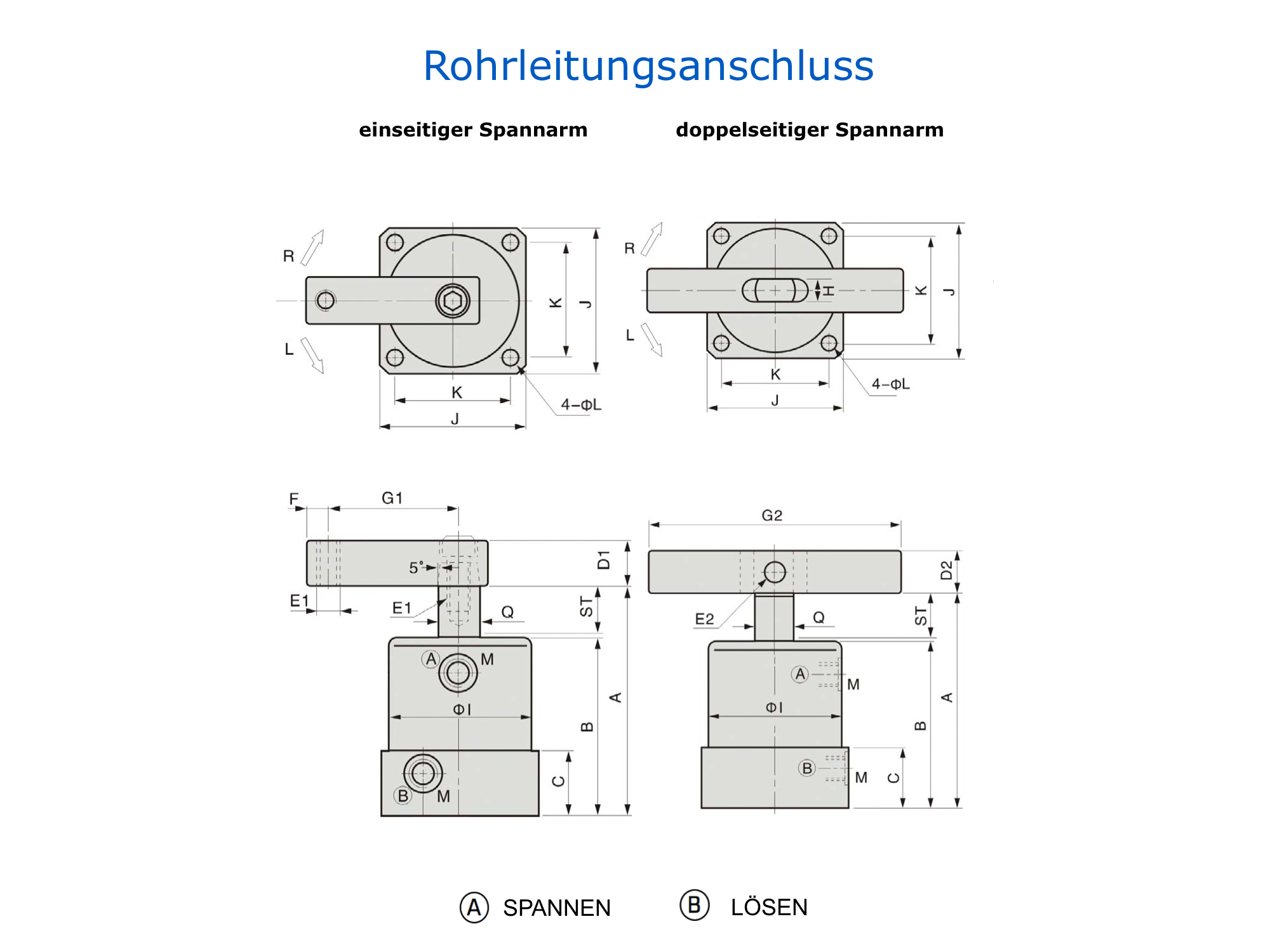

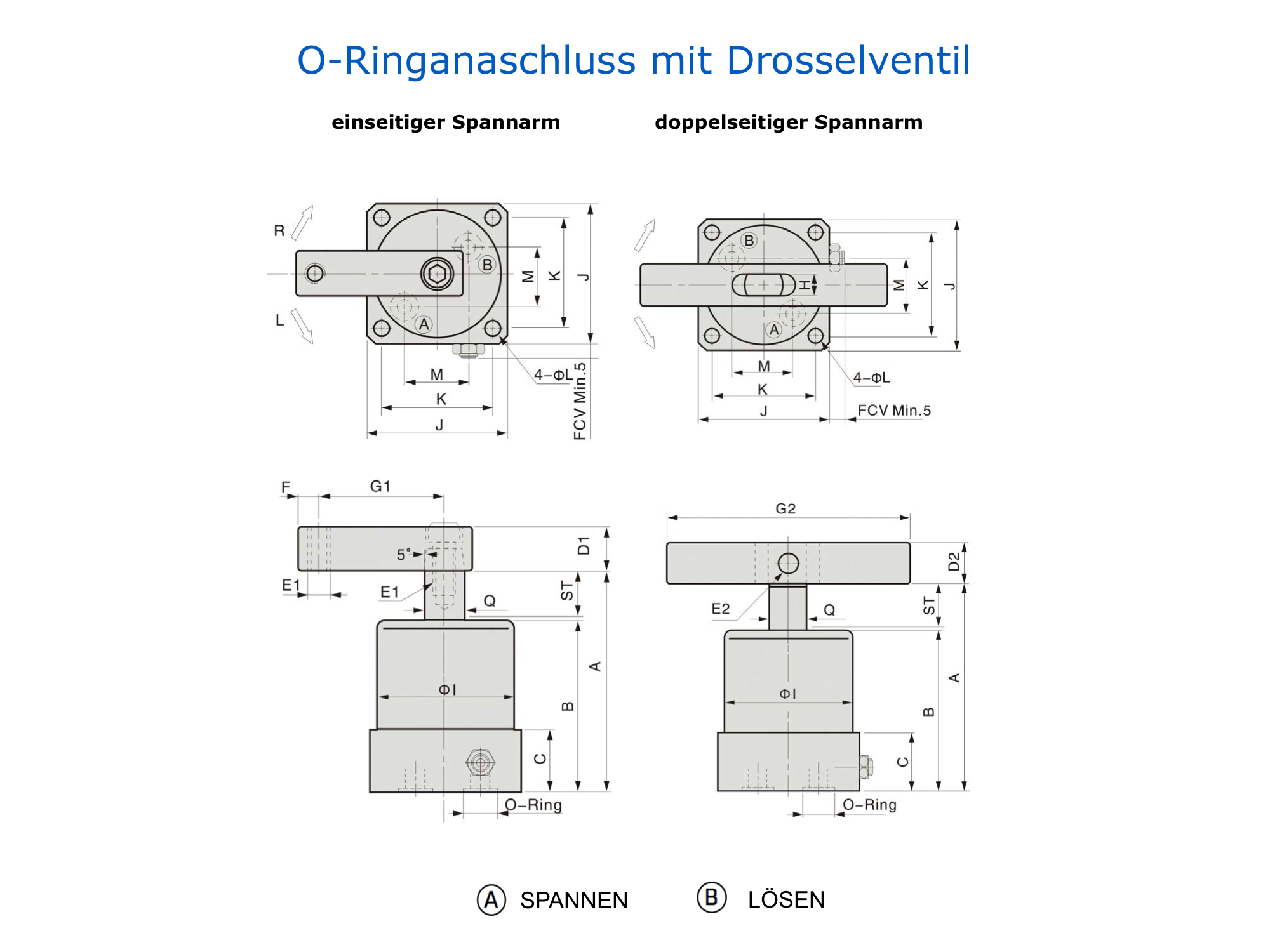

| Modell-No. | Gesamt- hub | Spann- hub | A geöffnet | B | C | D1 | D2 | E1 | E2 | F | G1 | G2 | H | ΦI | J | K | L | M | Q |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ASC-25 | 22 | 13 | 89 | 65 | 23 | 16 | - | M6x1.0 | - | 6 | 35 | - | - | Ø35 | 38 | 30 | Ø4.6 | M5x0.8 | Ø14 |
| ASC-32 | 26 | 15 | 108 | 78 | 28 | 19 | 19 | M8x1.25 | Ø8 | 8 | 50 | 140 | 9 | Ø46 | 50 | 40 | Ø5.6 | PT1/8 | Ø16 |
| ASC-40 | 26 | 15 | 108 | 78 | 28 | 19 | 19 | M8x1.25 | Ø8 | 8 | 55 | 140 | 9 | Ø55 | 60 | 48 | Ø6.8 | PT1/8 | Ø16 |
| ASC-50 | 30 | 17 | 124 | 90 | 31 | 25 | 22 | M10x1.5 | Ø8 | 10 | 60 | 160 | 10 | Ø65 | 70 | 57 | Ø6.8 | PT1/8 | Ø20 |
| ASC-63 | 30 | 17 | 124 | 90 | 31 | 25 | 22 | M10x1.5 | Ø8 | 10 | 70 | 160 | 10 | Ø78 | 83 | 67 | Ø9.0 | PT1/8 | Ø20 |
| ⬇︎ ⬇︎ mit optionaler Hubverlängerung (E) ⬇︎ ⬇︎ | |||||||||||||||||||
| ASC-32-E | 41 | 30 | 138 | 93 | 28 | 19 | 19 | M8x1.25 | Ø8 | 8 | 50 | 140 | 9 | Ø46 | 50 | 40 | Ø5.6 | PT1/8 | Ø16 |
| ASC-40-E | 41 | 30 | 138 | 93 | 28 | 19 | 19 | M8x1.25 | Ø8 | 8 | 55 | 140 | 9 | Ø55 | 60 | 48 | Ø6.8 | PT1/8 | Ø16 |
| ASC-50-E | 47 | 34 | 158 | 107 | 31 | 25 | 22 | M10x1.5 | Ø8 | 10 | 60 | 160 | 10 | Ø65 | 70 | 57 | Ø6.8 | PT1/8 | Ø20 |
| ASC-63-E | 47 | 34 | 158 | 107 | 31 | 25 | 22 | M10x1.5 | Ø8 | 10 | 70 | 160 | 10 | Ø78 | 83 | 67 | Ø9.0 | PT1/8 | Ø20 |
| Modell-No. | Gesamt- hub | Spann- hub | A geöffnet | B | C | D1 | D2 | E1 | E2 | F | G1 | G2 | H | ΦI | J | K | L | M | O-Ring | Q |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ASC-MF32 | 26 | 15 | 108 | 78 | 22 | 19 | 19 | M8x1.25 | Ø8 | 8 | 50 | 140 | 9 | Ø46 | 50 | 40 | Ø5.6 | 19 | P7 | Ø16 |
| ASC-MF40 | 26 | 15 | 108 | 78 | 22 | 19 | 19 | M8x1.25 | Ø8 | 8 | 55 | 140 | 9 | Ø55 | 60 | 48 | Ø6.8 | 23 | P7 | Ø16 |
| ASC-MF50 | 30 | 17 | 124 | 90 | 25 | 25 | 22 | M10x1.5 | Ø8 | 10 | 60 | 160 | 10 | Ø65 | 70 | 57 | Ø6.8 | 28 | P9 | Ø20 |
| ASC-MF63 | 30 | 17 | 124 | 90 | 25 | 25 | 22 | M10x1.5 | Ø8 | 10 | 70 | 160 | 10 | Ø78 | 83 | 67 | Ø9 | 32 | P9 | Ø20 |
| Modell-No. | Gesamt- hub | Spann- hub | A geöffnet | B | C | D1 | D2 | E1 | E2 | F | G1 | G2 | H | ΦI | J | K | L | M | Q | Gewicht [kg] S / D |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ASC-MS25 | 22 | 13 | 94 | 70 | 23 | 16 | - | M6x1.0 | - | 6 | 35 | - | - | Ø35 | 38 | 30 | Ø4.6 | M5x0.8 | Ø14 | 0,4 |
| ASC-MS32 | 26 | 15 | 113 | 83 | 28 | 19 | 19 | M8x1.25 | Ø8 | 8 | 50 | 140 | 9 | Ø46 | 50 | 40 | Ø5.6 | PT1/8 | Ø16 | 0,7/0,9 |
| ASC-MS40 | 26 | 15 | 113 | 83 | 28 | 19 | 19 | M8x1.25 | Ø8 | 8 | 55 | 140 | 9 | Ø55 | 60 | 48 | Ø6.8 | PT1/8 | Ø16 | 0,9/1,1 |
| ASC-MS50 | 30 | 17 | 129 | 95 | 31 | 25 | 22 | M10x1.5 | Ø8 | 10 | 60 | 160 | 10 | Ø65 | 70 | 57 | Ø6.8 | PT1/8 | Ø20 | 1,6/1,8 |
| ASC-MS63 | 30 | 17 | 129 | 95 | 31 | 25 | 22 | M10x1.5 | Ø8 | 10 | 70 | 160 | 10 | Ø78 | 83 | 67 | Ø9 | PT1/8 | Ø20 | 2,3/2,5 |
Sensoren für die ASC-SERIE (LYD-31R, LYD-31N, LYD-31P, LYD-31RP)

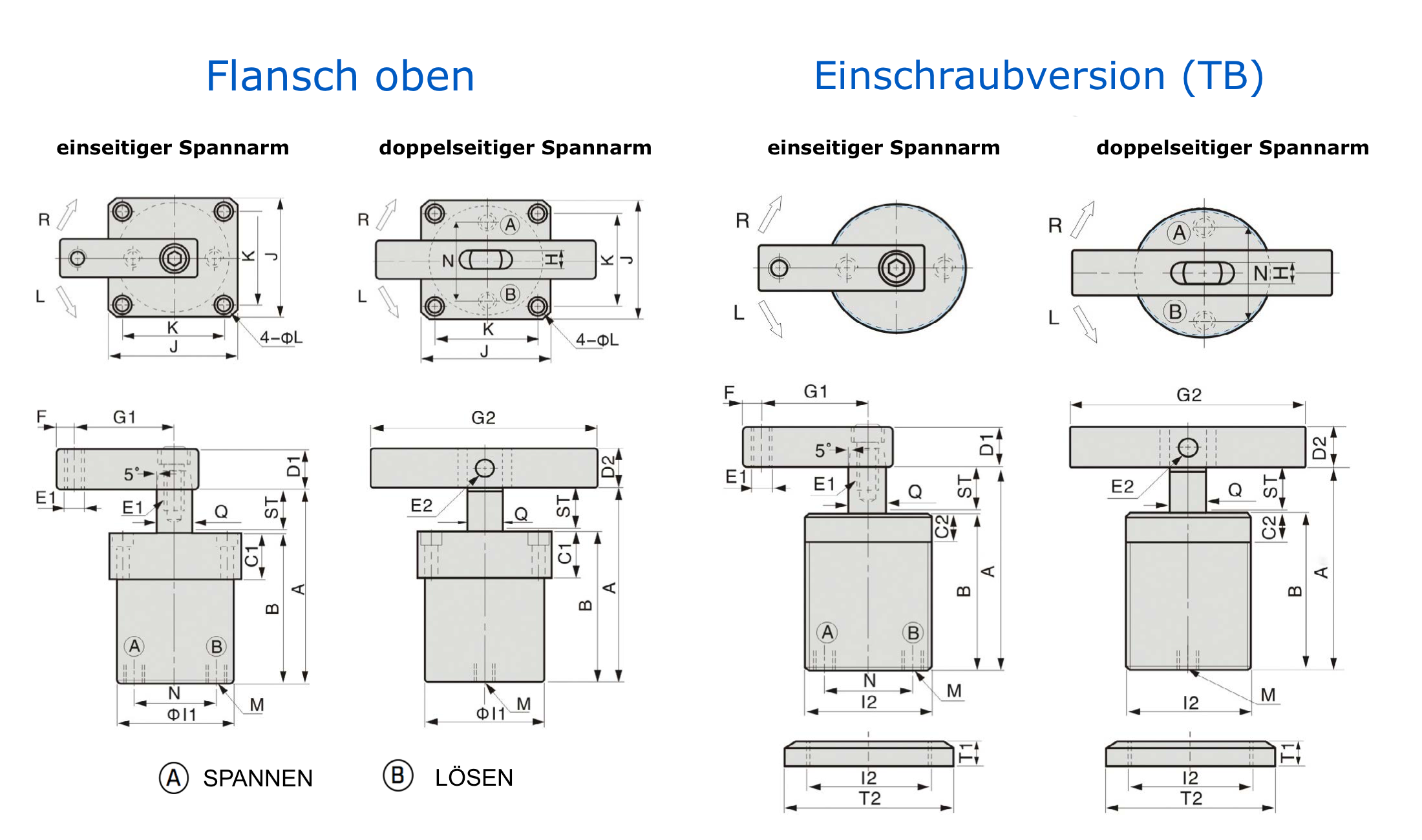

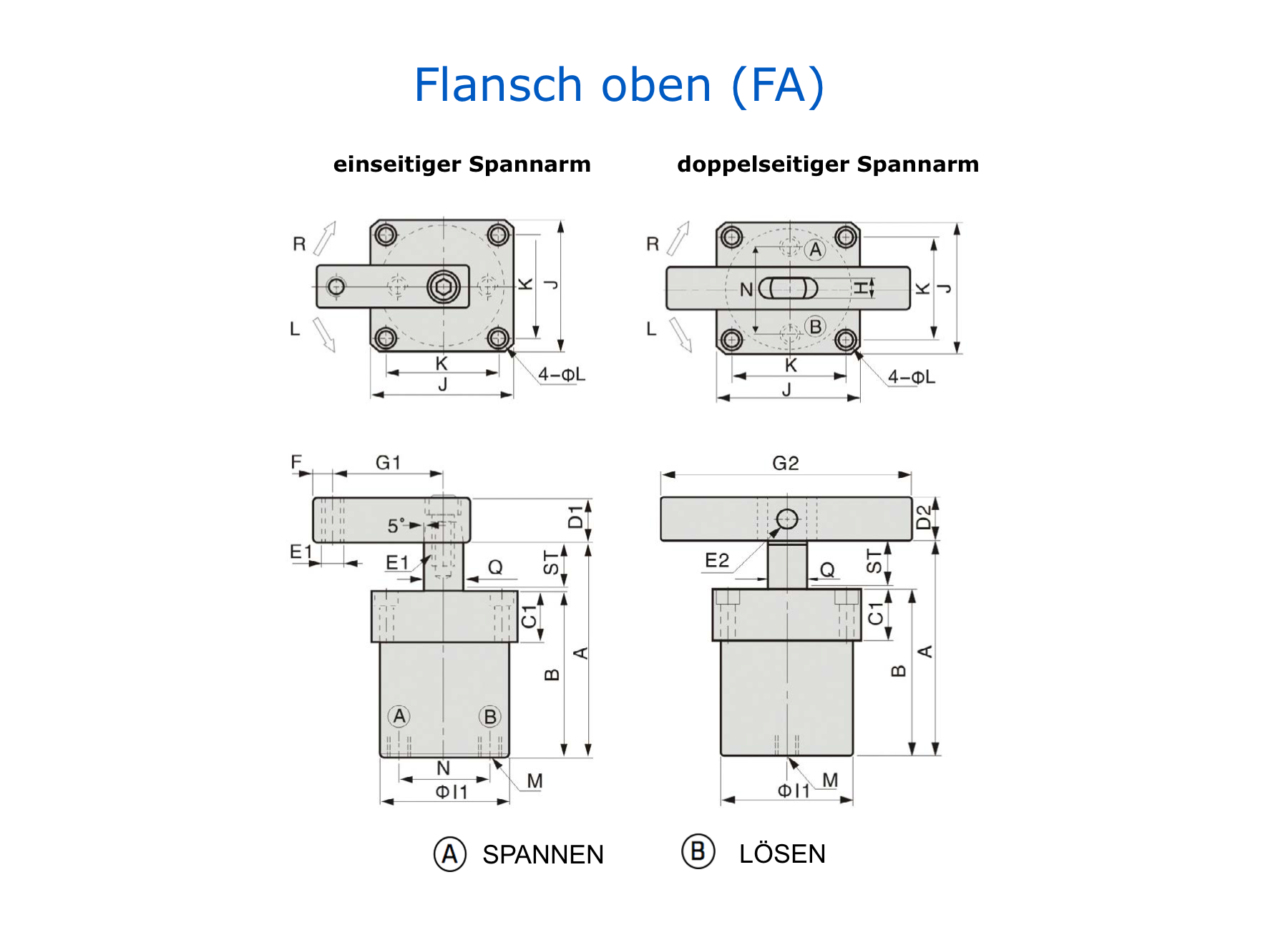

| Modell-No. | Gesamt- hub | Spann- hub | A geöffnet | B | C1 | C2 | D1 | D2 | E1 | E2 | F | G1 | G2 | H | ΦI1 | øI2 | J | K | L | M | N | Q |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
