Hydraulikspanner, Hydraulikzylinder

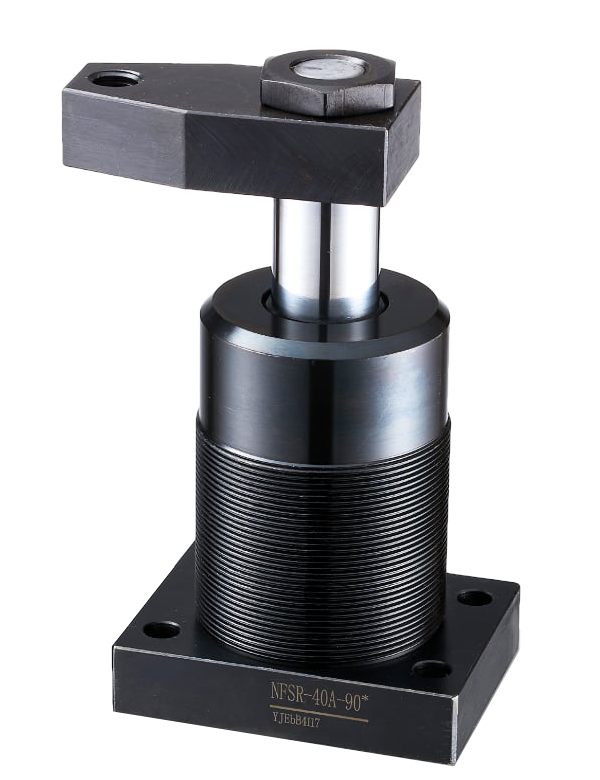

HFS Hydraulischer Schwenkspannzylinder

HFS Hydraulischer Schwenkspanner

Hydraulischer Schwenkspanner - Flanschbauweise und Einschraubversion

  • Kompakte Baugröße für einen Einsatz in sehr engen Räumlichkeiten
  • robuste, zuverlässige und langlebige Bauweise
  • Die Innenoberflächen des Zylinders gewährleisten durch spezielle Behandlungen eine maximale Leichtläufigkeit, besonders hohe Leistungsfähigkeit und lange Lebensdauer.
  • Hohe Spannkräfte von bis zu 16kN (siehe Tabelle)
  • Die Spannkraft ist abhängig von der Spanneisenlänge und dem Hydraulikdruck
  • Ausführung Flanschversion : Flansch unten mit einsetigem oder doppelsetigem Spannarm
  • Ausführung Einschraubversion : Gewindeköroer mit einsetigem oder doppelsetigem Spannarm
  • doppelt wirkend (optional einfach wirkend erhältlich)
  • Min. Betriebsdruck : 70 bar (kgf/cm2)
  • Max. Betriebsdruck : 210 bar (kgf/cm2)
  • Betriebstemperatur : -10 ~ +70°C
  • Zugelassene Flüssigkeit:Universal-Mineral-Hydrauliköl (entsprechend ISO-VG32)
  • u.a. alternativ passend für NFS, NDS, NFT, NDT

Hinweise :
  • Vermeiden Sie zu hohe Spanngeschwindigkeiten !
  • Um die Spanngeschwindigkeiten gezielter kontrollieren zu können, wird der Einsatz eines Ölmengenregelventils (Durchflussregelventils) empfohlen.
  • Sonderausführungen sind auf Anfrage lieferbar !
  • CAD-Datei und Preise auf Anfrage ! KURZE LIEFERZEITEN !

Beispiel Bestellnummer : HFS-L-25-Ax90-F
HFS
BAUREIHE HFS : Flanschversion, einseitiger Spannarm
HDS : Flanschversion, doppelseitiger Spannarm
HFT : Gewindekörper, einseitiger Spannarm
HDT : Gewindekörper, doppelseitiger Spannarm
L
Schwenkrichtung R :Rechts (im Uhrzeigersinn)
L :Links (gegen Uhrzeigersinn)
25
Kolben-Innendurchmesser [mm] Ø25,  Ø32,  Ø40
A
Wirkart Zylinder A : einfach wirkend
(derzeit nicht lieferbar)
HFS Technische Zeichnung Hydraulischer Schwenkspanner, Schwenkspannzylinder
B : doppelt wirkend HFS Technische Zeichnung Hydraulischer Schwenkspanner, Schwenkspannzylinder
90
Schwenkwinkel Standardwinkel :90° (±2°)
optional :30° ±(2°), 45° ±(2°), 60° (±2°)
F
Montage- und Anschlusstypen Leer :Standard Rohrleitungsanschluss
F :O-Ringanschluss

ModelSpannkraft
bei 210 bar
[kN]
Schwenkhub
[m]
Spannhub
[mm]
Gesamthub
[mm]
Ölbedarf
Spannen
[cm3]
Ölbedarf
Entspannen
[cm3]
eff. Kolbenfläche
Spannen
[cm2]
eff. Kolbenfläche
Entspannen
[cm2]
HFS-25A
HDS-25A
HFT-25A
HDT-25A
4,20 12 11 23 5,45 - 2,37 -
HFS-32A
HDS-32A
HFT-32A
HDT-32A
7,60 12 11 23 9,75 - 4,24 -
HFS-40A
HDS-40A
HFT-40A
HDT-40A
14,50 12 11 23 17,60 - 7,65 -
HFS-25B
HDS-25B
HFT-25B
HDT-25B
4,95 15 18 33 7,82 16,20 2,37 4,91
HFS-32B
HDS-32B
HFT-32B
HDT-32B
8,90 15 18 33 13,99 26,53 4,24 8,04
HFS-40B
HDS-40B
HFT-40B
HDT-40B
16,00 15 18 33 25,25 41,25 7,65 12,5

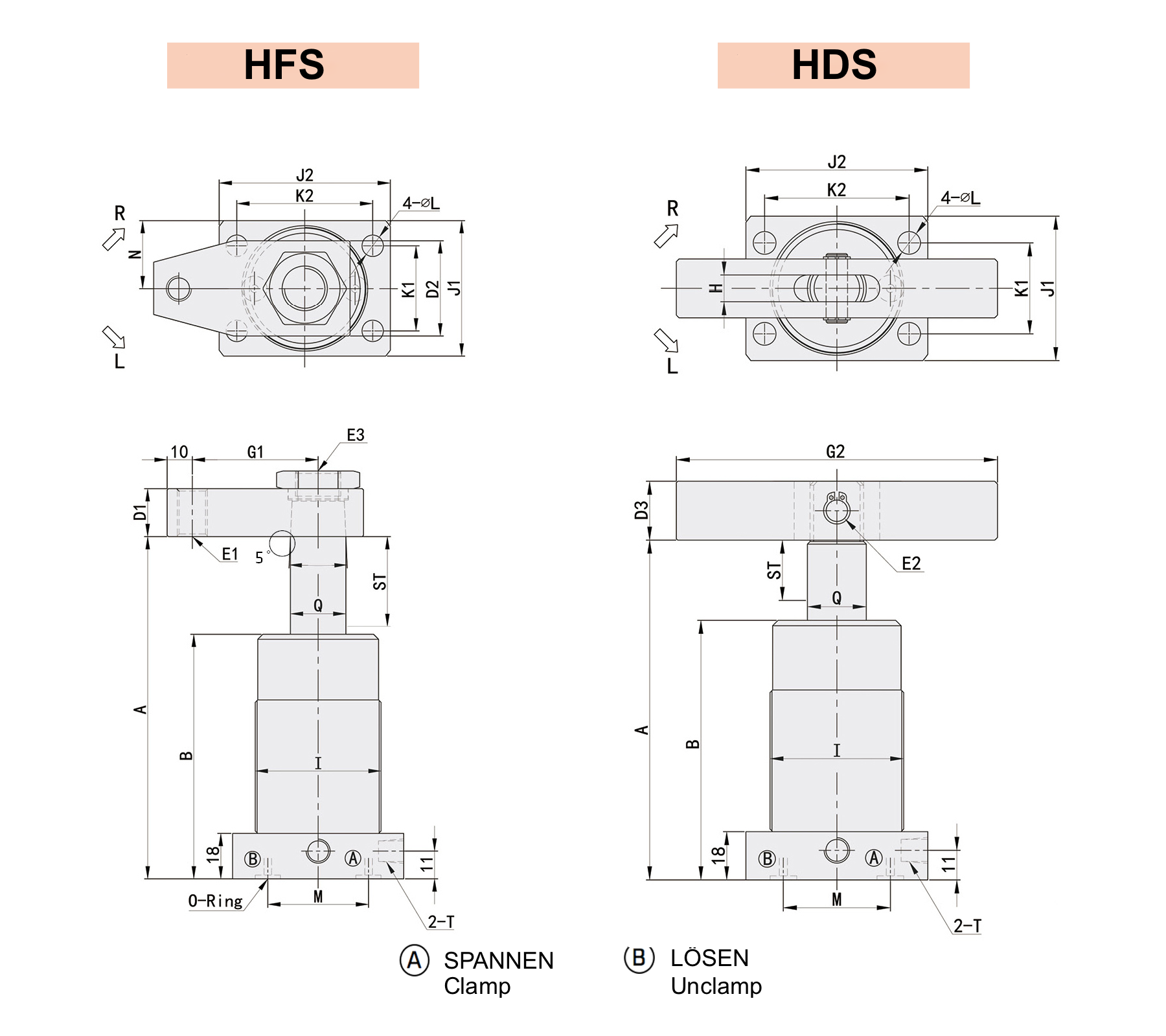

HFS Technische Zeichnung Hydraulischer Schwenkspanner, Schwenkspannzylinder
Flansch-
version
HubA
Entspannt
BCD1D2D3E1E2E3G1G2HIJ1J2K1K2LMNTT1
2 Stk
T2QO-Ring
HFS-25A
HDS-25A
23=12+11 131 102 66 19 38 19 M12 Φ8 M14x1 45 100 9 M45x1.5 46 64 30 50 Φ6.5 35 23 PT1/8 10 Φ65 18 P7
HFS-32A
HDS-32A
23=12+11 127 97 70 19 38 22 M12 Φ8 M18x1.5 50 120 10 M50x1.5 54 68 34 54 Φ8.5 40 27 PT1/8 11 Φ70 22 P7
HFS-40A
HDS-40A
23=12+11 127 98 72 19 38 25 M12 Φ10 M18x1.5 50 140 12 M60x1.5 64 84 40 66 Φ8.5 50 32 PT1/8 11 Φ80 25 P7
HFS-25B
HDS-25B
33=15+18 136 102 66 19 38 19 M12 Φ8 M14x1 45 100 9 M45x1.5 46 64 30 50 Φ6.5 35 23 PT1/8 10 Φ65 18 P7
HFS-32B
HDS-32B
33=15+18 136 97 70 19 38 22 M12 Φ8 M18x1.5 50 120 10 M50x1.5 54 68 34 54 Φ8.5 40 27 PT1/8 11 Φ70 22 P7
HFS-40B
HDS-40B
33=15+18 136 98 72 19 38 25 M12 Φ10 M18x1.5 50 140 12 M60x1.5 64 84 40 66 Φ8.5 50 32 PT1/8 11 Φ80 25 P7

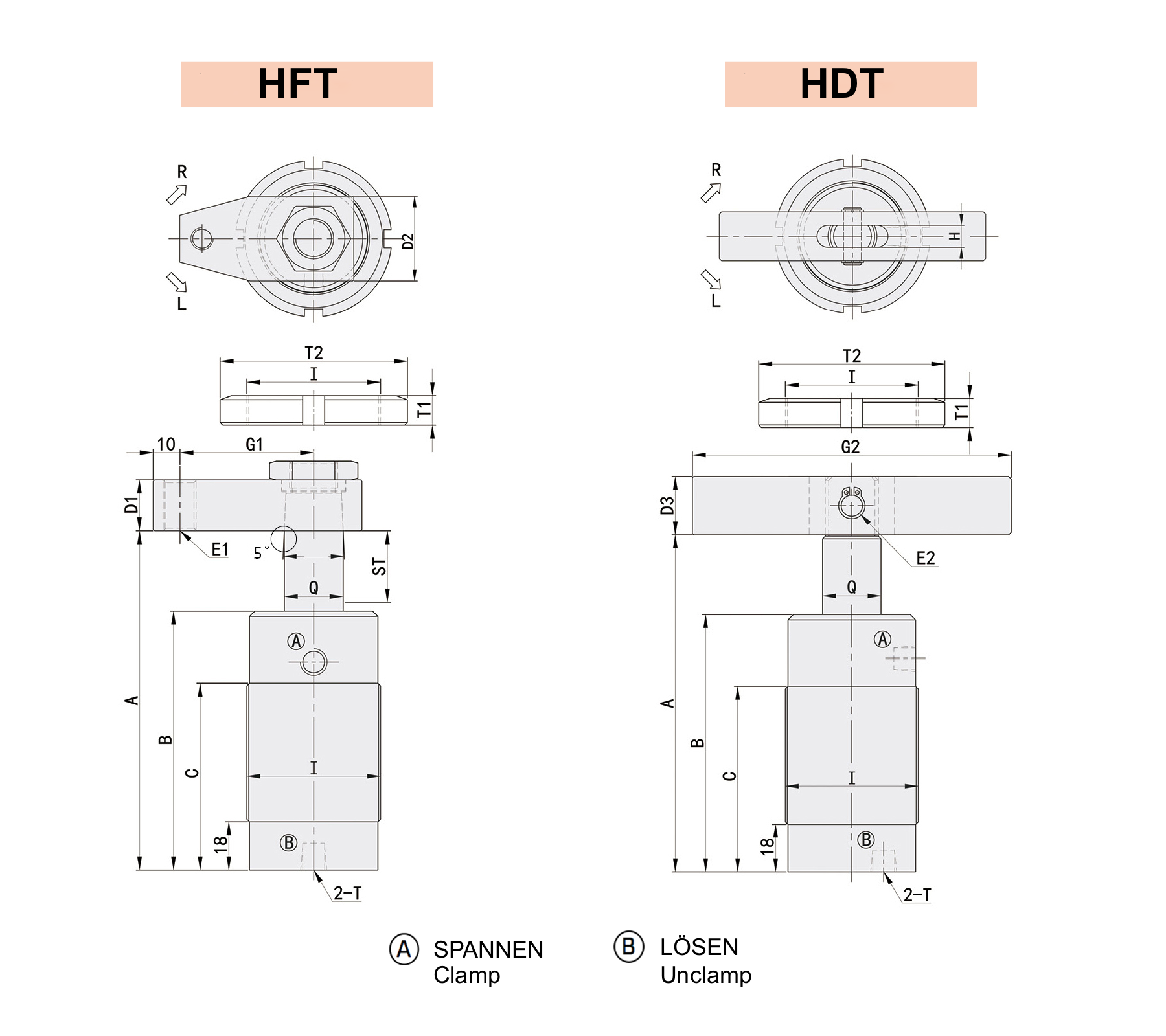

HFT Technische Zeichnung Hydraulischer Schwenkspanner, Schwenkspannzylinder mit Gewindekörper
Einschraub-
version
HubA
Entspannt
BCD1D2D3E1E2E3G1G2HIJ1J2K1K2LMNTT1
2 Stk
T2QO-Ring
HFT-25A
HDT-25A
23=12+11 131 102 66 19 38 19 M12 Φ8 M14x1 45 100 9 M45x1.5 46 64 30 50 Φ6.5 35 23 PT1/8 10 Φ65 18 P7
HFT-32A
HDT-32A
23=12+11 127 97 70 19 38 22 M12 Φ8 M18x1.5 50 120 10 M50x1.5 54 68 34 54 Φ8.5 40 27 PT1/8 11 Φ70 22 P7
HFT-40A
HDT-40A
23=12+11 127 98 72 19 38 25 M12 Φ10 M18x1.5 50 140 12 M60x1.5 64 84 40 66 Φ8.5 50 32 PT1/8 11 Φ80 25 P7
HFT-25B
HDT-25B
33=15+18 136 102 66 19 38 19 M12 Φ8 M14x1 45 100 9 M45x1.5 46 64 30 50 Φ6.5 35 23 PT1/8 10 Φ65 18 P7
HFT-32B
HDT-32B
33=15+18 136 97 70 19 38 22 M12 Φ8 M18x1.5 50 120 10 M50x1.5 54 68 34 54 Φ8.5 40 27 PT1/8 11 Φ70 22 P7
HFT-40B
HDT-40B
33=15+18 136 98 72 19 38 25 M12 Φ10 M18x1.5 50 140 12 M60x1.5 64 84 40 66 Φ8.5 50 32 PT1/8 11 Φ80 25 P7
