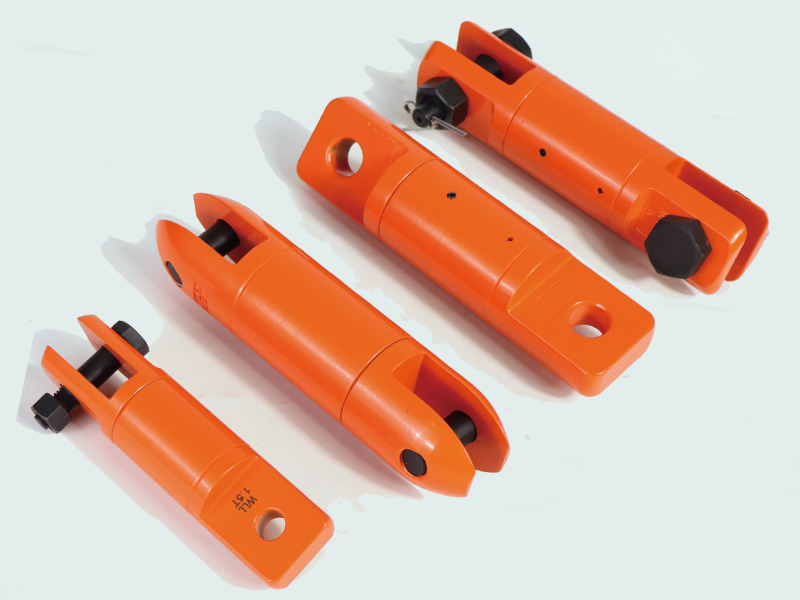

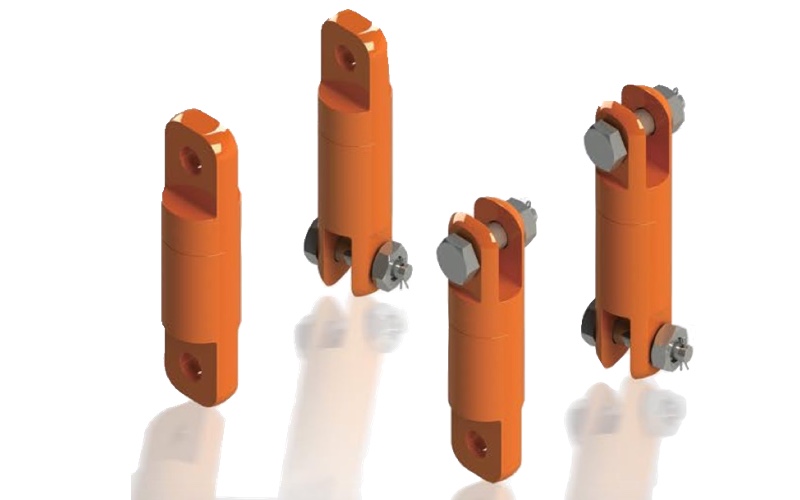

Drallfänger, Drehwirbel, Kettenwirbel mit Kegelrollendrucklager
Hochleistungs-Drallfänger – für drehfreie Hebevorgänge mit Drahtseilen und Ketten
Unsere Drallfänger (Drehwirbel) verhindern zuverlässig die Übertragung von Drehbewegungen beim Heben von Lasten mit Drahtseilen oder Ketten. Das aufgenommene Drehmoment wird sicher abgebaut – für maximale Sicherheit und Schonung von Last und Anschlagmitteln.
Einsatzbereich & Sicherheit
- Geeignet für industrielle Hebeanwendungen mit rotierenden Lasten
- 360° drehbar unter Last
- Einzeln geprüft mit dem 2-fachen der zulässigen Tragfähigkeit
- Sicherheitsfaktor 4:1 (WLL entspricht einem Viertel der Bruchlast)
- Keine CE-Kennzeichnung, jedoch dauerhaft gekennzeichnet mit WLL und ggf. Herstellerlogo
Material & Korrosionsschutz
- Schmiedestahl aus hochfester und widerstandsfähiger Spezial-Legierung (42CrMo)
- Gehärtet und angelassen durch Vergütung (Quenchen und Anlassen)
- Kunststoffbeschichtete Oberfläche für erhöhten Korrosionsschutz und lange Lebensdauer
- Schmiernippel für regelmäßige Nachfettung, abhängig von der Belastung
Ausführungen & Varianten

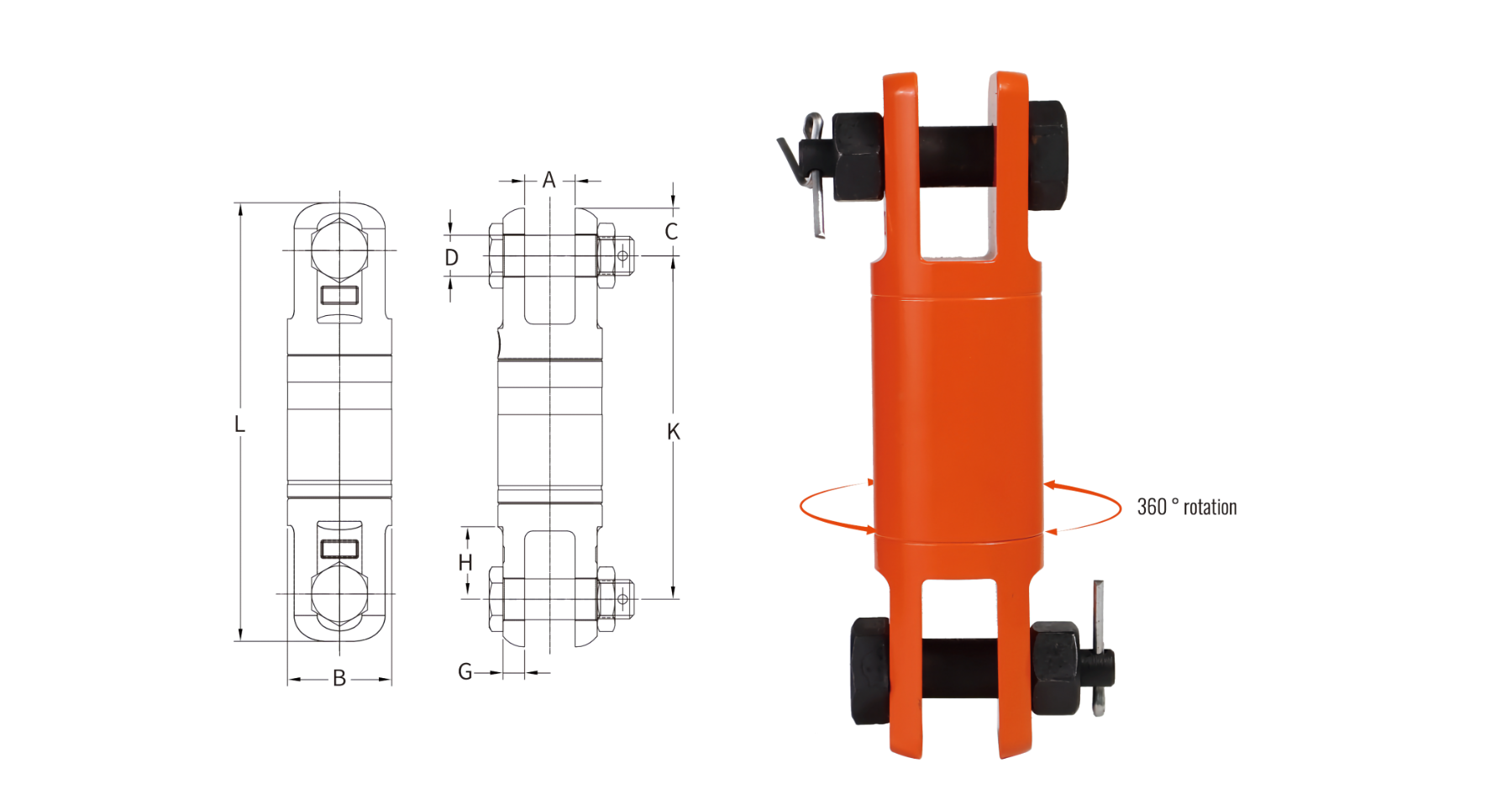

- YD086 – Gabel-Gabel-Ausführung (UU-Typ) -> Details

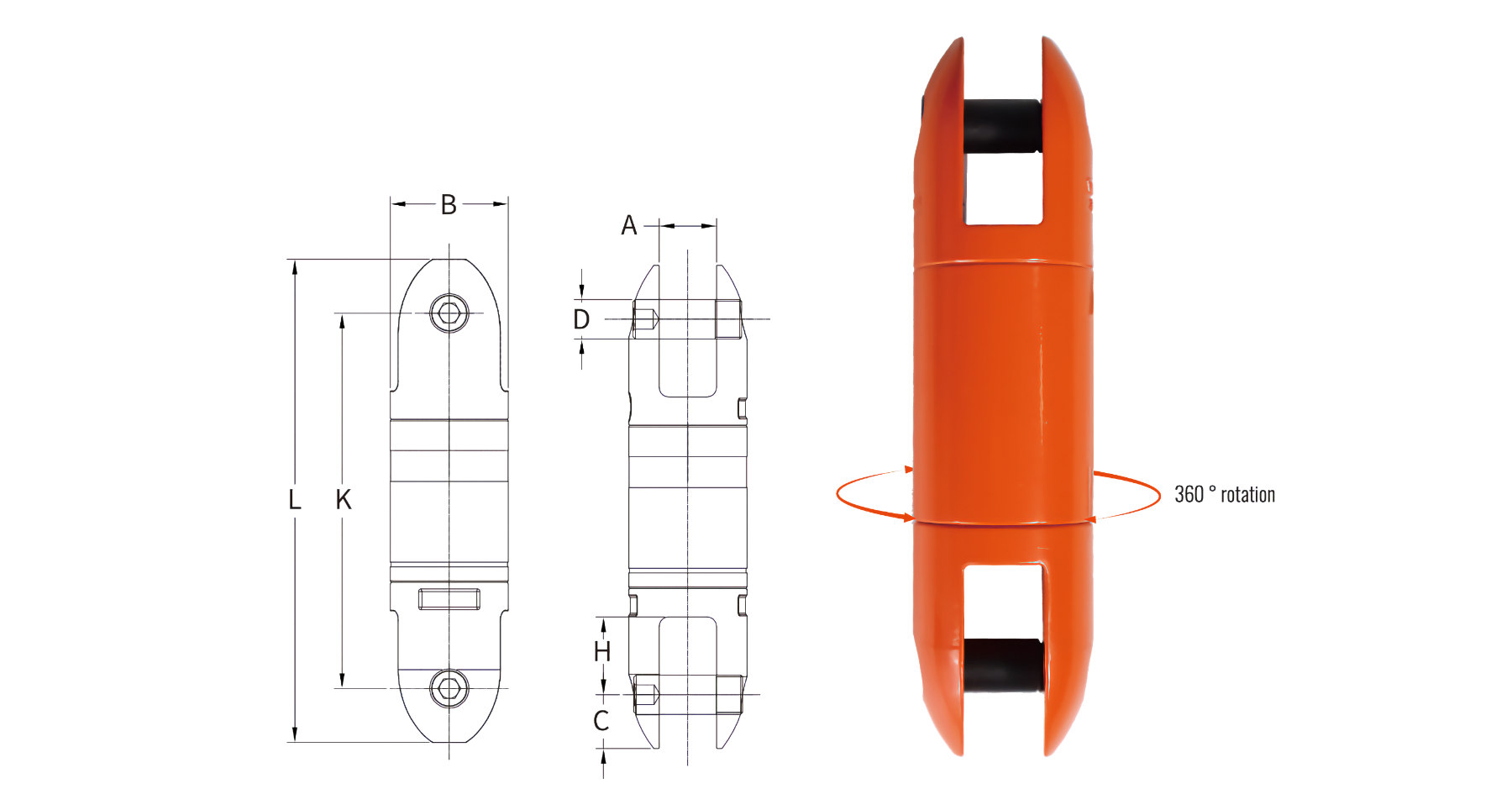

- YD087 – Gabel-Gabel-Ausführung (Bullet-Typ) -> Details

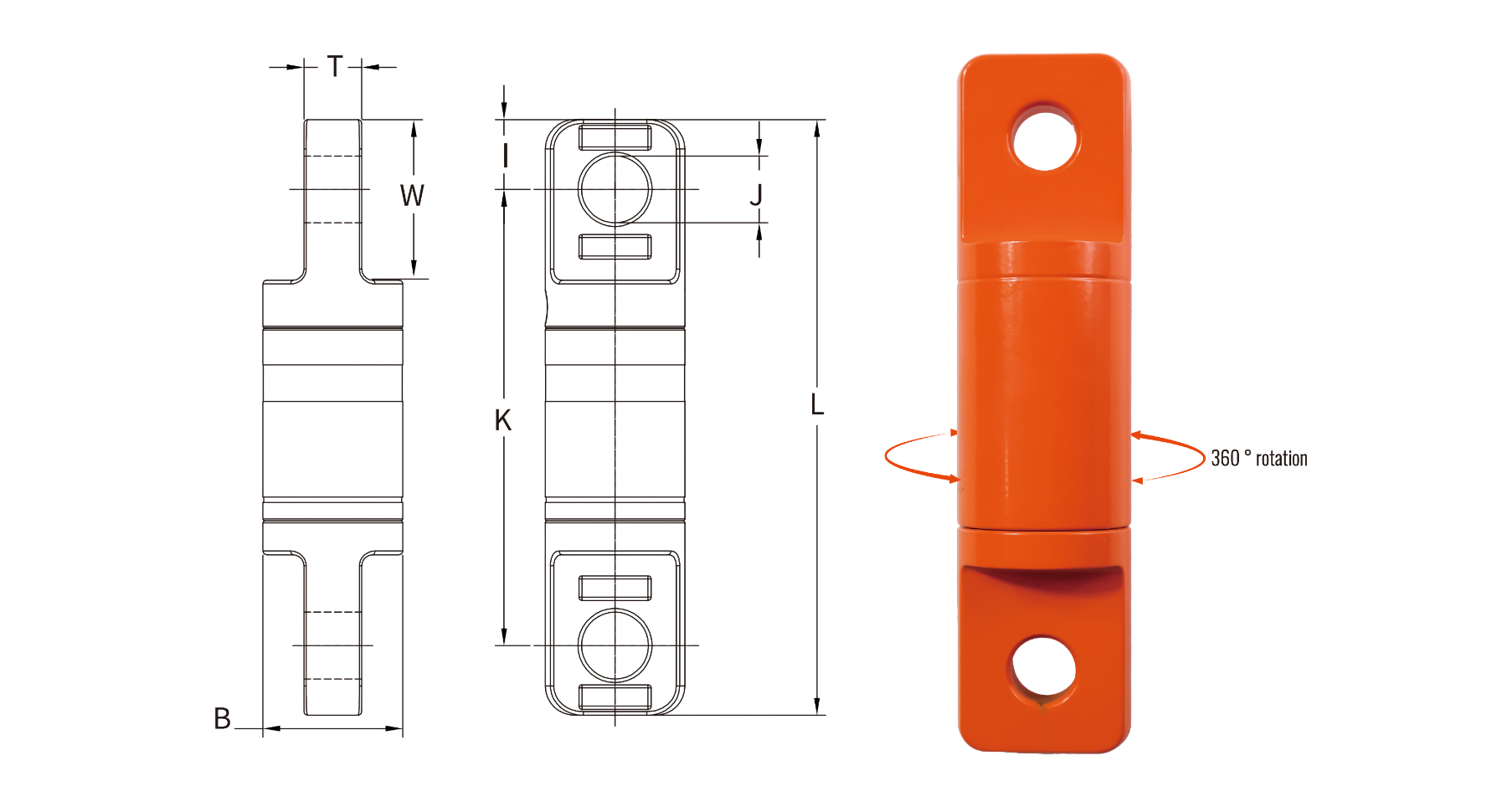

- YD088 – Öse-Öse-Ausführung (Auge-Auge) -> Details
- YD089 – Gabel-Öse-Ausführung (OU-Typ) -> Details
Technische Daten
- Traglastbereich: 0,75 t bis 60 t
- Weitere technische Details je nach Modell in den Maßtabellen

Bestellnummer | Tragfähigkeit [t] | Abmessungen [mm] | Gewicht [kg] | Preis EUR/Stk. | |||||||
---|---|---|---|---|---|---|---|---|---|---|---|
B | K | L | C | A | D | G | H | ||||
YD086-007 | 0.75 | 34 | 107 | 133 | 13 | 15 | 10 | 6 | 22 | 0.5 | a.A. |
YD086-015 | 1.50 | 40 | 119 | 159 | 20 | 18 | 13 | 8 | 26 | 0.9 | a.A. |
YD086-030 | 3.00 | 53 | 160 | 210 | 25 | 23 | 19 | 10 | 32 | 2.3 | a.A. |
YD086-050 | 5.00 | 67 | 203 | 267 | 32 | 32 | 22 | 14 | 37 | 4.4 | a.A. |
YD086-085 | 8.50 | 78 | 250 | 326 | 38 | 40 | 30 | 14 | 54 | 7.6 | a.A. |
Y0086-100 | 10.00 | 106 | 310 | 410 | 50 | 42 | 38 | 25 | 54 | 19.5 | a.A. |
YD086-150 | 15.00 | 119 | 320 | 440 | 60 | 48 | 38 | 25 | 57 | 21.7 | a.A. |
YD086-250 | 25.00 | 137 | 405 | 535 | 65 | 62 | 50 | 30 | 70 | 39.5 | a.A. |
YD086-350 | 35.00 | 154 | 415 | 545 | 65 | 62 | 50 | 33 | 70 | 46.2 | a.A. |
YD086-600 | 60.00 | 270 | 670 | 890 | 110 | 100 | 80 | 75 | 120 | 352.0 | a.A. |

Bestellnummer | Tragfähigkeit [t] | Abmessungen [mm] | Gewicht [kg] | Preis EUR/Stk. | ||||||
---|---|---|---|---|---|---|---|---|---|---|
B | K | L | C | A | D | H | ||||
YD087-001 | 0.75 | 34 | 107 | 131 | 12 | 15 | 10 | 22 | 0.5 | a.A |
YD087-015 | 1.50 | 40 | 119 | 151 | 16 | 18 | 12 | 26 | 0.8 | a.A |
YD087-030 | 3.00 | 53 | 160 | 210 | 25 | 23 | 16 | 32 | 2.0 | a.A |
YD087-050 | 5.00 | 67 | 205 | 267 | 31 | 32 | 22 | 37 | 3.9 | a.A |
YD087-085 | 8.50 | 78 | 246 | 316 | 35 | 37 | 24 | 50 | 6.7 | a.A |
YD087-100 | 10.00 | 106 | 316 | 408 | 46 | 42 | 38 | 53 | 18.6 | a.A |
YD087-150 | 15.00 | 119 | 330 | 426 | 48 | 48 | 38 | 56 | 19.9 | a.A |
YD087-250 | 25.00 | 137 | 403 | 525 | 61 | 62 | 50 | 69 | 36.5 | a.A |
YD087-350 | 35.00 | 154 | 423 | 545 | 61 | 62 | 50 | 69 | 47.6 | a.A |

Bestellnummer | Tragfähigkeit [t] | Abmessungen [mm] | Gewicht [kg] | Preis EUR/Stk. | ||||||
---|---|---|---|---|---|---|---|---|---|---|
B | K | L | I | T | J | W | ||||
YD088-007 | 0.75 | 34 | 107 | 133 | 13 | 12 | 10.5 | 35 | 0.5 | a.A. |
YD088-015 | 1.50 | 40 | 119 | 159 | 20 | 15 | 13.5 | 46 | 0.9 | a.A. |
YD088-030 | 3.00 | 53 | 160 | 210 | 25 | 20 | 20.0 | 57 | 2.1 | a.A. |
YD088-050 | 5.00 | 67 | 203 | 267 | 32 | 26 | 33.0 | 69 | 4.3 | a.A. |
Y0088-085 | 8.50 | 78 | 250 | 326 | 38 | 32 | 37.0 | 92 | 7.3 | a.A. |
YD088-100 | 10.00 | 106 | 310 | 410 | 50 | 42 | 44.0 | 104 | 17.0 | a.A. |
YD088-150 | 15.00 | 119 | 320 | 440 | 60 | 49 | 54.0 | 117 | 21.2 | a.A. |
YD088-250 | 25.00 | 137 | 405 | 545 | 70 | 60 | 66.0 | 140 | 39.0 | a.A. |
YD088-350 | 35.00 | 154 | 415 | 555 | 70 | 60 | 66.0 | 140 | 45.8 | a.A. |
YD088-600 | 60.00 | 270 | 670 | 890 | 110 | 75 | 80.0 | 230 | 253.0 | a.A. |

Bestellnummer | Tragfähigkeit [t] | Abmessungen [mm] | Gewicht [kg] | Preis EUR/Stk. | ||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
B | K | L | A | G | D | H | T | J | W | I | ||||
YD089-001 | 0.75 | 34 | 107 | 133 | 15 | 6 | 10 | 22 | 12 | 10.5 | 35 | 13 | 0.5 | a.A. |
YD089-015 | 1.50 | 40 | 119 | 159 | 18 | 8 | 13 | 26 | 15 | 13.5 | 46 | 20 | 0.9 | a.A. |
YD089-030 | 3.00 | 53 | 160 | 210 | 23 | 10 | 19 | 32 | 20 | 20.0 | 57 | 25 | 2.2 | a.A. |
YD089-050 | 5.00 | 67 | 203 | 267 | 32 | 14 | 22 | 37 | 26 | 33.0 | 69 | 32 | 4.4 | a.A. |
YD089-085 | 8.50 | 78 | 250 | 326 | 40 | 14 | 30 | 54 | 32 | 37.0 | 92 | 38 | 7.4 | a.A. |
YD089-100 | 10.00 | 106 | 310 | 410 | 42 | 25 | 38 | 54 | 42 | 44.0 | 104 | 50 | 18.0 | a.A. |
YD089-150 | 15.00 | 119 | 320 | 440 | 48 | 25 | 38 | 57 | 49 | 54.0 | 117 | 60 | 21.2 | a.A. |
YD089-250 | 25.00 | 137 | 405 | 540 | 62 | 30 | 50 | 70 | 60 | 66.0 | 140 | 10 | 40.0 | a.A. |
Y9089-350 | 35.00 | 154 | 415 | 550 | 62 | 33 | 50 | 70 | 60 | 66.0 | 140 | 70 | 46.7 | a.A. |
YD089-600 | 60.00 | 270 | 670 | 890 | 100 | 75 | 80 | 120 | 75 | 80.0 | 230 | 110 | 302.0 | a.A. |
