Spanneisen gezahnt, mit verstellbarem Gegenstück, mit Stiftschraube

Produktbeschreibung :

Das Druck- und das Gegenstück sind unverlierbar mit dem Spanneisen verbunden, somit ist das Spanneisen schnell einsatzbereit. Das Spanneisen ist mit zwei Spannnasen ausgestattet und kann je nach Einsatzfall einfach umgedreht werden.

Werkstoff :

Schraube : Vergütungsstahl
Mutter : Vergütungsstahl
Scheibe :Vergütungsstahl
Spanneisen : Stahl, vergütet, galvanisch schwarz verzinkt

Verweise :

Größere Spannhöhen können durch den Einsatz der Stützverlängerung (EH 23185.) erreicht werden.

Weitere ProdukteStützverlängerungen, für Spanneisen, gezahnt, mit verstellbarem Gegenstück

Produktabbildung :

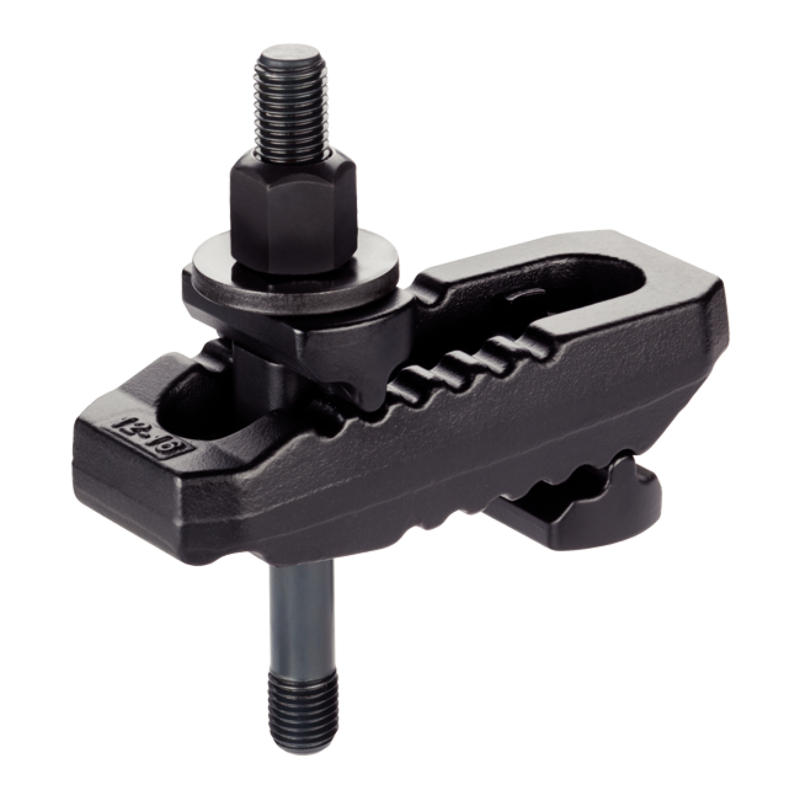

Spanneisen - gezahnt, mit verstellbarem Gegenstück, mit Stiftschraube

Anwendungsbeipiel :

Einbaubeispiel :

▼ Bestelltabelle, Technische Zeichnung und Abmessungen in [mm]

Technische Zeichnung Bestelltabelle Spanneisen gezahnt mit verstellbarem Gegenstück mit Stiftschraube

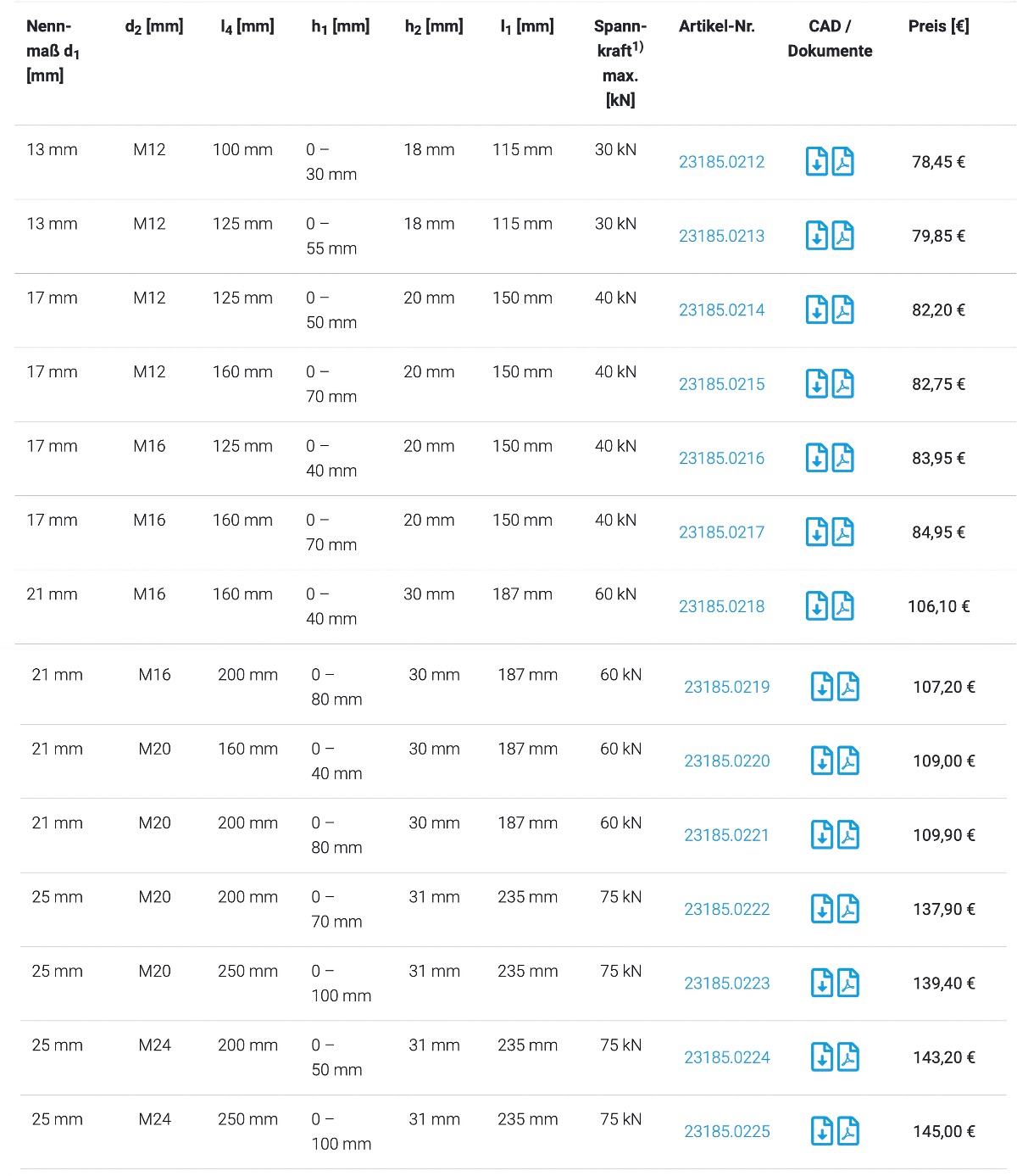

Bestelltabelle Spanneisen gezahnt mit verstellbarem Gegenstück mit Stiftschraube

1) Die angegebenen Spannkräfte gelten in optimaler Spannposition (kleinster Abstand der Spannschraube zur Spannstelle). Die Spannkräfte können je nach Aufspannung, Festigkeitsklasse der Spannschraube und Zustand des Gewindes (Schmierung) abweichen.
