CH-70300B Schnellspanner vertikal, schwere Ausführung 3000N

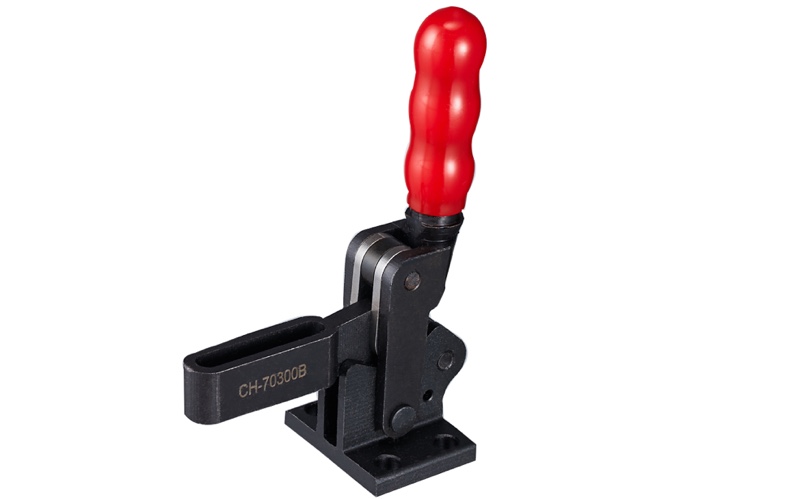

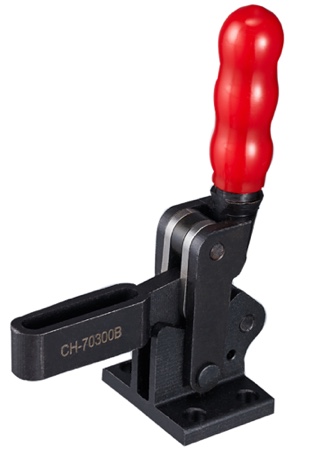

CH-70300B Schnellspanner vertikal schwere Ausführung mit waagrechtem Fuss 3000N

Senkrechtspanner mit senkrechtem Fuß in schwerer Ausführung :

Senkrechtspanner in schwerer Ausführung für schwere Lasten
waagrechter, abgewinjelter Fuß
Robuster U-Spannarm für eine individuelle Einstellung des Andrückspindels
Material : gesenkgeschmiedeter, legierter Stahl, brüniert und gehärtet
Geriebene und einsatzgehärtete Lagerbuchsen.
Bolzen sind gehärtet, geschliffen und besonders langlebig.
Robuster, vertikaler Haltegriff
Gesamthöhe: 127mm
Höhe unter der Spannarm: 27.2mm
Spannarmlänge: 44.2mm
max. Haltekraft: 300N
Gewicht: 310g

Anwendungsgebiete :

Automobilindustrie, blechverarbeitende Industrie, Vorrichtungs- und allgemeiner Maschinenbau zum Spannen, Halten, Greifen, Positionieren, Montieren, Schweißen und Löten von Blechen und anderen Teilen in Vorrichtungen und Handlingsystemen
Preis und CAD-Daten auf Anfrage !

Modell-Nr.	CH-70300B
Haltekraft (N)	3000 N
Gewicht (g)	310 g
Spannarm-Öffnungswinkel	34°-130°
Handgriff-Öffnungswinkel	45°-92°
Preis (€)	auf Anfrage

▼ Zeichnung/Datenblatt in mm [inch]

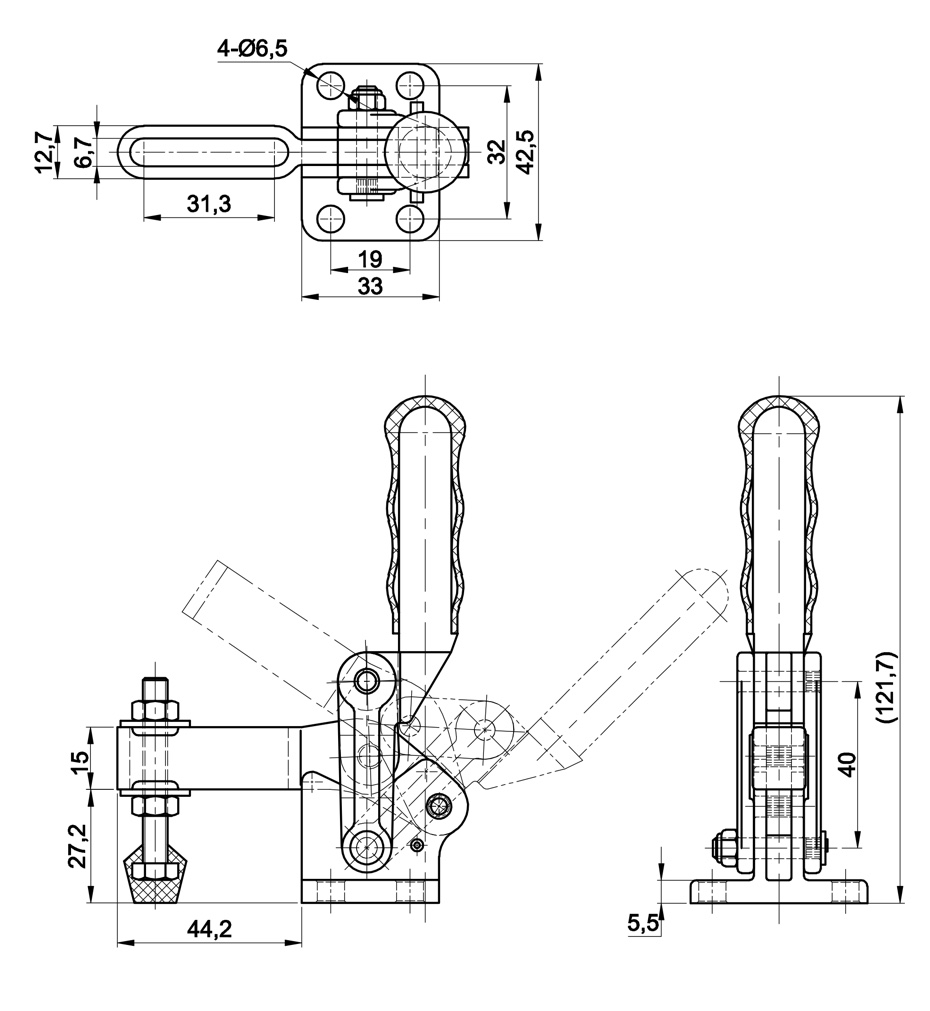

CH-70300B Technische Zeichnung Schnellspanner vertikal schwere Ausführung mit waagrechtem Fuss 3000N
