M34 Schwerer Senkrechtspanner mit senkrechtem Fuß

M34 Schwerer Senkrechtspanner mit senkrechtem Fuss

Schwerer Senkrechtspanner-Schnellspanner vertikal mit senkrechtem Fuß

Modulspanner-Modularer Senkrechtspanner für besonders hohe Spann- und Haltekräfte
Schwere Ausführung mit senkrechtem Fuß
Material : brünierter Qualitätsstahl
Hebelarm : aus brünierter Stahlguß
Robuster, ölbeständiger roter Handgriff
Geriebene und einsatzgehärtete Lagerbuchsen.
Bolzen sind gehärtet, geschliffen und dauerhaft gefettet.
Gängigkeit kann an der Klemmmutter am Hebelarm eingestellt werden.
Komplett mit vergüteter, verzinkter Andrückschraube
u.a. alternatif passend für 6812P usw.
Die CAD-Daten stehen weiter unten zum Downloaden zur Verfügung !

Produktdatenblatt (Download)

Größe Size	F1 ⇧ [kN]	Gesamt- höhe	Gesamt länge	Andrück- schraube	Gewicht [g]	Preise ab [EUR]	Bestell- Nummer
2	7,0	144	85	M6 x 50	320	68,90	M34-2
4	7,0	235	148	M12 x 80	970	84,90	M34-4
6	10,0	290	182	M12 x 110	1750	99,60	M34-6

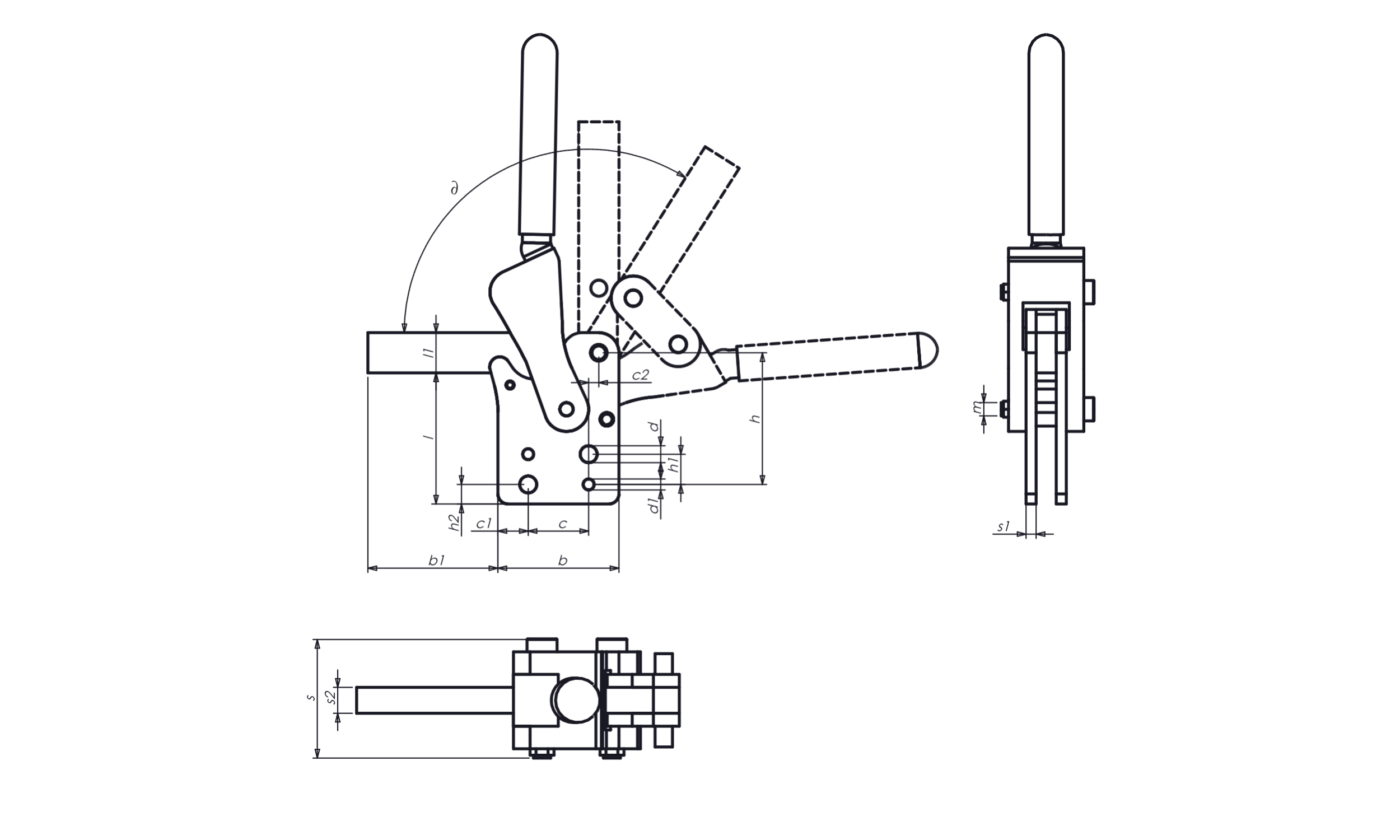

▼ Zeichnung/Datenblatt in [mm]

M34 Zeichnung Schwerer Senkrechtspanner mit senkrechtem Fuss

Größe	b	b1	c	c1	d	d1	h	h1	h2	l	l1	m	s	s1	s2	∂	CAD
2	37	36.7	20	8.5	6.5	-	42	-	8	41.8	15	M6	31	3	6	120°	a. A.
4	60	86	30	15	8.5	5.5	65	15	10	52	20	M8	52	5	10	120°
6	75	106	45	15	10.5	7.5	87.5	20	15	72	25	M10	60	5	12	120°

▼ Modulspanner Zubehör

Modulspanner Zubehoer

Modulspanner Zubehoer Uebersicht

▼ Anwendungsbeispiele - Schwerer Senkrechtspanner

Anwendungsbeispiel Schwere Senkrechtspanner
