M10K Vertikal-Kniehebelspanner für die optische Messtechnik

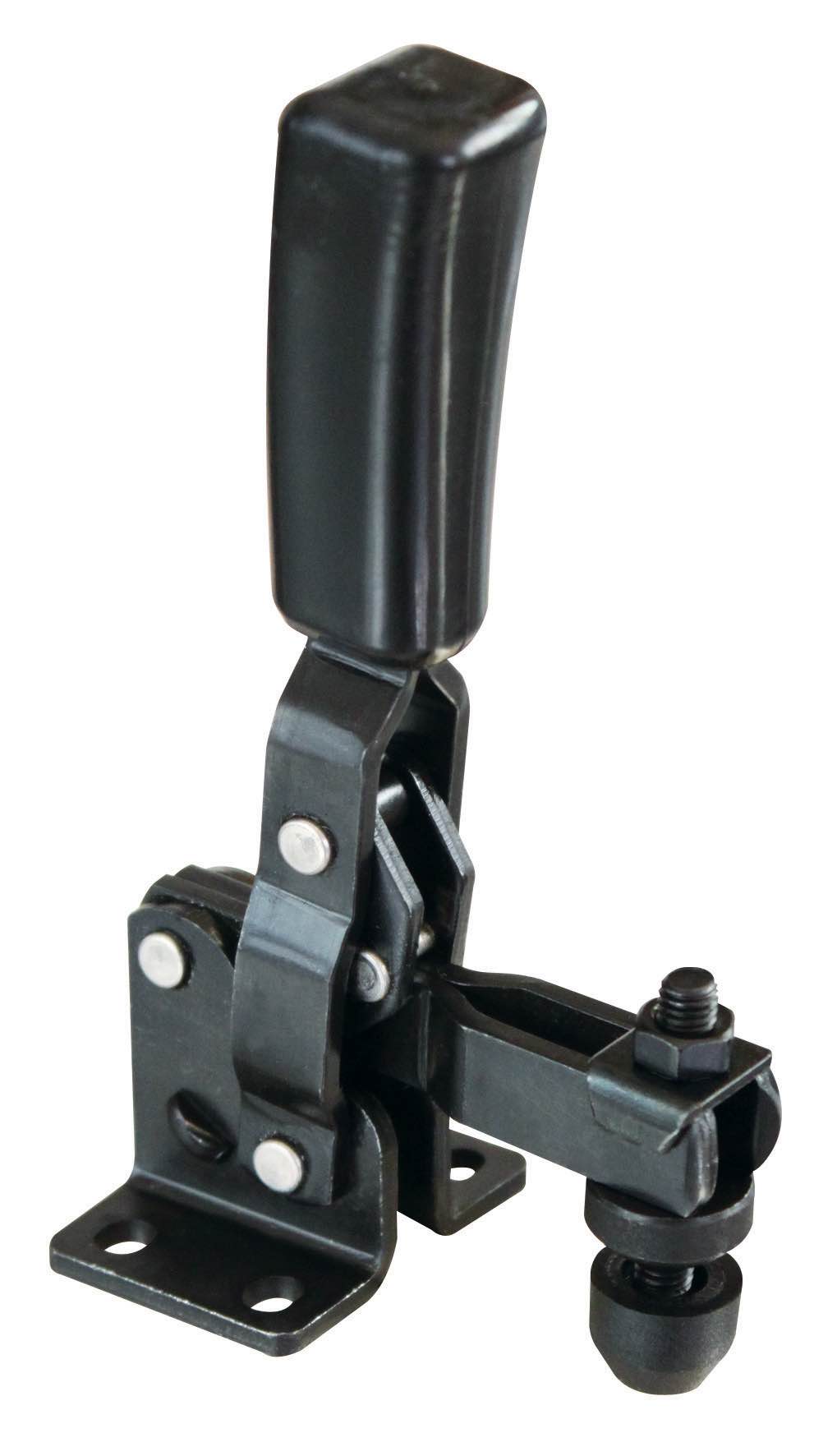

M10K Senkrechtspanner schwarz für optische Messtechnik

Schwarze, senkrechte Schnellspanner / Kniehebelspanner :

  • Senkrechtspanner-Vertikalspanner mit waagrechtem Fuß
  • Qualitätsstahl verzinkt und passiviert
  • mattschwarze Oberflächen verhindern Reflekionen beim Fotografieren.
  • verstellbarer offener Haltearm mit Verliersicherung der Andrückschraube an den Enden
  • Niete aus nichtrostendem Stahl in einsatzgehärteten Buchsen (ausgen. Größe 0 und 1)
  • Gefettete Lager- und Gelenkstellen
  • Mechanik mit präventiver Funktion zur Erhöhung der Bediener-Sicherheit
  • Komplett mit vergüteter, verzinkter Andrückschraube mit Mutter und Scheibe (FK 8.8)
  • Hochwertiger Gummi-Druckstück bildet mit der Andrückschraube eine gesamte Einheit
  • Gummi-Druckstück ist öl- und hitzebeständig
  • Ölbeständiger schwarzer Handgriff, robust und ergonomisch geformt
  • ähnlich u.a. 6800B, Destaco usw...
  • CAD-Daten stehen weiter unten zum Downloaden zur Verfügung !
Größe
Size
F1

[kN]
F2

[kN]
Senkrechtspanner HoeheSenkrechtspanner Breitehw
min.
hw
max.
Andrueckschraube GewichtPreis
[EUR]
Bestell-
Nummer
0 0.5 0.7 90 50 -3 4 M4 x 25 85 10,70 M10K-0
1 0.8 1.1 105 60 -4 3 M5 x 30 130 11,70 M10K-1
2 1.0 1.2 140 76 -3 6 M6 x 35 200 15,90 M10K-2
3 1.8 2.5 200 105 0 12 M8 x 45 445 17,90 M10K-3
4 2.0 3.0 230 140 -8 21 M8 x 65 740 23,60 M10K-4
5 3.0 5.0 265 190 10 34 M12 x 80 1500 32,90 M10K-5
6 3.5 5.5 300 230 2 57 M12 x 110 2180 41,50 M10K-6

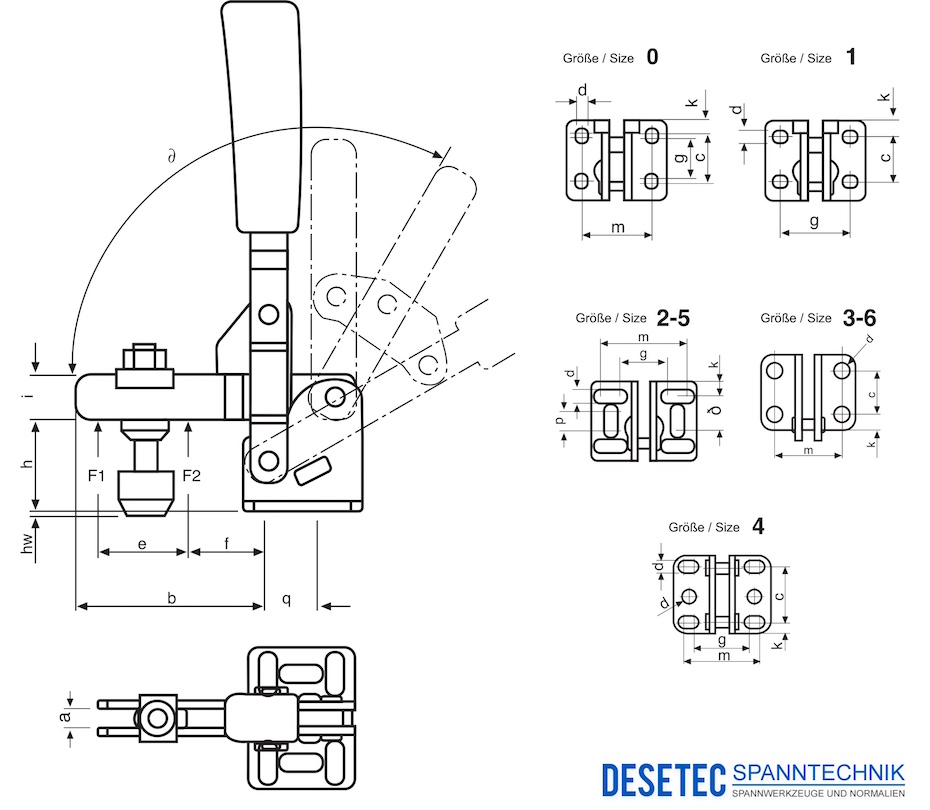

M10K Zeichnung Senkrechtspanner schwarz
GrößeabcdefghiklmnpqCADBestell
nummer
0 5 34 13.5 4.5 16 10 8.5 17 8 4.5 - 25 - - 10 88° M10-0
1 5.5 41 16 4.5 19 11 26.5 19.5 10 5.5 - - - - 12 88° M10-1
2 6.2 51 20 5.3 24 10 23 26 12 6 11 30 26  3 13 100° M10-2
3 8.5 72 20 7 29 27 - 36 18 7.5 - 32 - - 16 105° M10-3
4 9 101 34.5 8.5 61 30 34 48 20 9.25 17 45 - - 22 105° M10-4
5 14 137 45 8.5 88 40 45 55 25 10.5 25 50 45 5 31.5 115° M10-5
6 14 165 50 10.5 90 55 - 70 30 13 - 55 - - 35 115° M10-6
