030-SERIE Hydraulischer Schwenkspanner, Fußflansch-Bauform

030 Hydraulischer Schwenkspanner, Fußflansch-Bauform, 250 bar

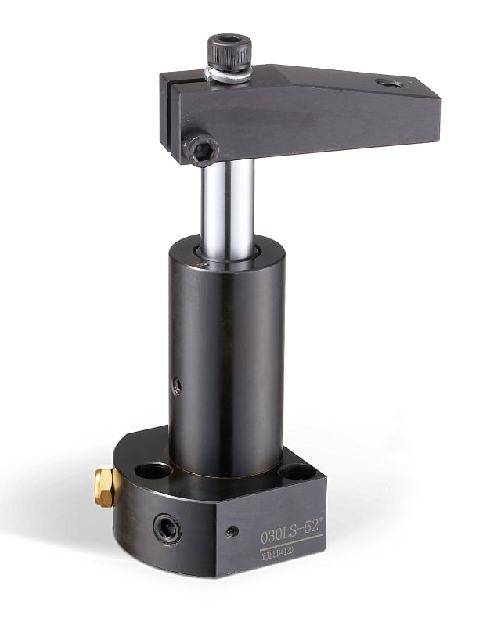

Hydraulischer Schwenkspanner - Flansch unten :

  • Robuster und zuverlässiger Hydraulikspanner für hohe Spannkräfte.
  • Ideal für einen Einsatz in engen Räumlichkeiten, wo hohe Spannpunkte vorliegen.
  • Zylindermantel aus Stahl, gehärtet und brüniert.
  • Ölzufuhr über Gewinde (Rohrleitungsanschluss) oder O-Ring-Abdichtung (Ölkanäle im Vorrichtungskörper)
  • Die Innenoberflächen des Zylinders gewährleisten durch spezielle Behandlungen eine maximale Leichtläufigkeit, besonders hohe Leistungsfähigkeit und lange Lebensdauer.
  • Die verwendeten Hochleistungs-Dichtungen sind beständig gegen Schneidflüssigkeit auf Chlor-Basis und schützen vor dem Eindringen von Staub und Späne
  • Auslieferung komplett mit Spannarm
  • optional einfach oder doppelt wirkend
  • Die einfach wirkende Ausführung ist derzeit nicht lieferbar
  • Max. Betriebsdruck : 250 bar (kgf/cm2)
  • Min. Betriebsdruck :    70 bar (kgf/cm2)
  • Betriebstemperatur : -10 ~ +70°C
Hinweise :
  • Vermeiden Sie zu hohe Spanngeschwindigkeiten !
  • Bitte beachten Sie die max. zulässigen Öldurchflussmengen. Überschreiten Sie nicht die max. Ölzufuhrgeschwindigkeit, um eine zu hohe Schwenkgeschwindigkeit zu vermeiden, die zu Schäden führen kann.
  • Um die Spanngeschwindigkeiten gezielter kontrollieren zu können, wird der Einsatz eines Ölmengenregelventils (Durchflussregelventils) empfohlen.
  • Sonderausführungen sind auf Anfrage lieferbar !
  • CAD-Daten und Preise auf Anfrage !
Produktdatenblatt (Download)
Beispiel Bestellnummer : 030-LD92-90
030
BAUREIHE 030
L
Schwenkrichtung R :Rechts (im Uhrzeigersinn)
L :Links (gegen Uhrzeigersinn)
D
Wirkart Zylinder S : einfach wirkend (derzeit nicht lieferbar)
D :doppelt wirkend
92
Typ 22,  52,  92,  121,  202
90
Schwenkwinkel Standardwinkel : 90° (±2°)
optional :30° (±2°) , 45° (±2°), 60° (±2°)
Model-Einfach wirkend-
Spannkraft
bei 250 bar
[kN]
-Doppelt wirkend-
Spannkraft
bei 250 bar
[KN]
Schwenkhub
[mm]
Spannhub
[mm]
Gesamthub
[mm]
Ölbedarf
Spannen
[cm3]
Ölbedarf
Entspannen
[cm3]
wirksame
Kolbenfläche
Spannen
[cm2]
wirksame
Kolbenfläche
Entspannen
[cm2]
030-22 1,73 1,80 8,5 8,0 16,5 1,24 2,52 0,75 1,53
030-52 3,80 4,45 12,6 10 22,6 4,05 8,57 1,79 3,79
030-92 7,10 7,80 10,1 12 22,1 6,92 17,75 3,13 8,03
030-121 9,70 10,60 15,4 13 28.4 12,04 22,81 4,24 8,03
030-202 18,30 19,60 13,9 14 27.9 21,93 44,33 7,86 15,89
030 Technische Zeichnung Hydraulischer Schwenkspanner, Fußflansch-Bauform
Model030-22030-52030-92030-121030-202
A1
Entspannt
118 145.2 155 171 175
B 78 91 101.5 110.9 110
C 25 25 25 25 25
D 16 22 25 30 32
E M6 M8 M10 M10 M12
F 6 13 11 12 15
G 40 49 45 51 55
I Ø28 Ø35 Ø48 Ø48 Ø63
J1 47.2 54.1 70.1 66.8 85.1
J2 45 57 54 73 70
K - - 42 - 55
L Ø5.5-Ø9
X6.5D
Ø7-Ø11
X7D
Ø6.8-Ø11
X7D
Ø8.5-Ø14
X9D
Ø8.5-Ø14
X9D
M - - 23.6 32 29
N - - 28.7 - 35.1
Z 15.5 19.1 26.9 25.4 35.1
U1 Ø40 Ø50 - Ø64 -
X 60° 110° - 110° -
Y 14 14 12 16 12
Q Ø10 Ø16 Ø25 Ø22 Ø32
CAD a. A. a. A. a. A. a. A. a. A.
