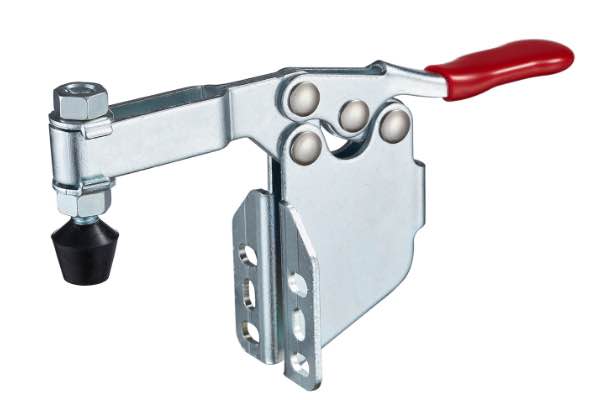

Waagrechtspanner mit Winkelfuß

Waagrechtspanner-Horizontalspanner-Schnellspanner mit Winkelfuß

Waagrechtspanner-Horizontalspanner mit Winkelfuß :

Haltekraft 980N bis 2230N
verstellbarer U-Spannarm, Winkelfuß
Spannarm Öffnungswinkel 85° - 90°
Handgriff Öffnungswinkel 60° - 65°
komplett mit Andrückschraube und Mutter
Artikelgruppe 112.200

Hinweis :

Material: Qualitätsstahl verzinkt und passiviert
ergonomischer Kunststoffgriff
Preis und CAD-Daten auf Anfrage !

▼ Technische Zeichnung und Abmessungen in [mm]

Technicaldrawing horizontal angle

Art.-Nr.	b1	h1	b3	h4	b2	b4	h2	h3	h5	h6	h7	l1	l2	α1	F(N)	d2	Gewicht (g)	Preis
112.200 (201-BSM)	22	20.4	8.2	5.2	36	7.4	6.1	16.3	12.7	17.2	62.2	53.25	44	85°	980	M6x44	163	a.A.
112.201 (225-DSM)	28.6	21.4	9.7	6.7	43.4	8.7	5.85	16.55	12.7	27.2	67.2	67	49	90°	2230	M8x63	315	a.A.
