DST-10752-B Senkrechtspanner-Vertikalspanner 800N

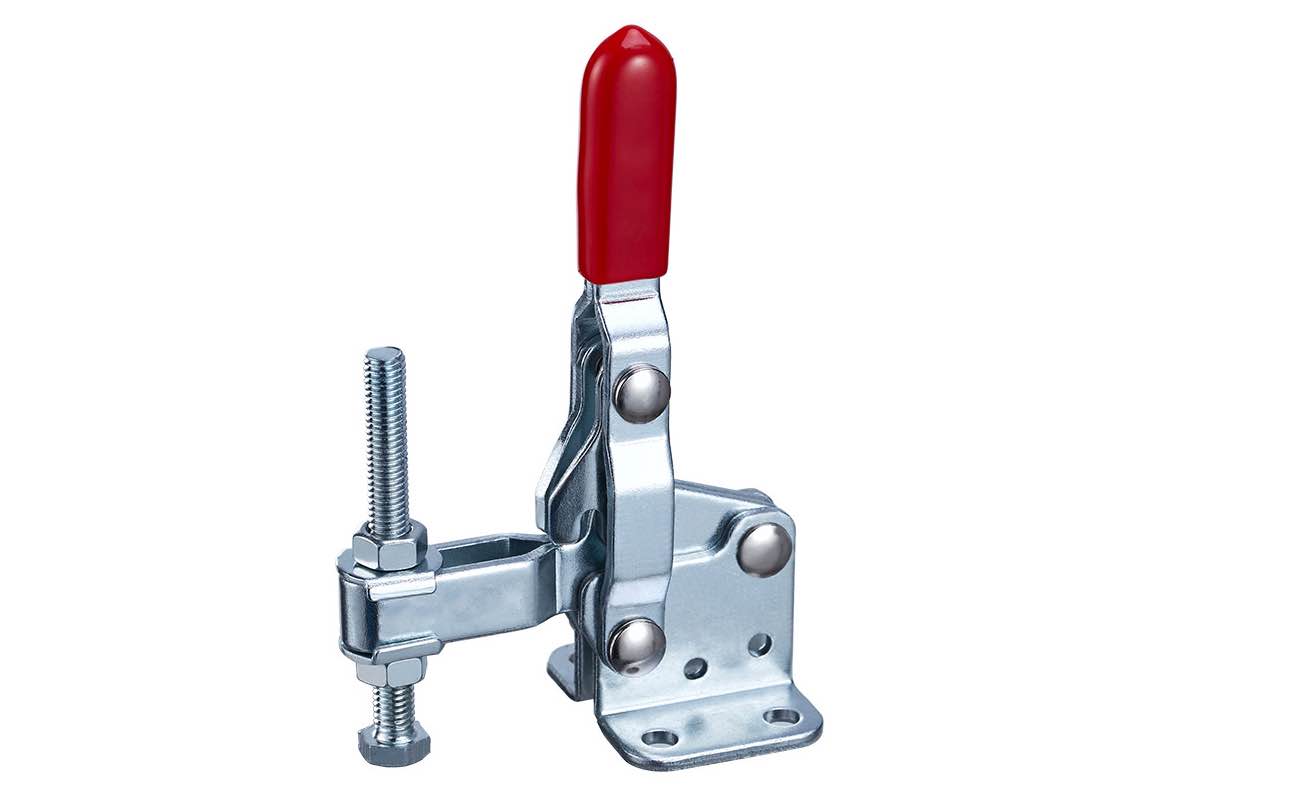

DST-10752-B Senkrechtspanner-Vertikalspanner mit waagrechtem Fuss 800N

Senkrechtspanner mit waagrechtem Fuß und kurzem U-Spannarm :

Kleine Baugröße mit einer maximalen Haltekraft von 800N
schnell verstellbare Andrückschraube, kurzer U-Spannarm
extra großer Spannarm Öffnungswinkel: 130°-195°
extra großer Handgriff Öffnungswinkel: 90°-125°
komplett mit Andrückschraube und Mutter
Material: Qualitätsstahl verzinkt und passiviert
ergonomischer Kunststoffgriff
Haltekraft 800N
Gewicht: 50g

Hinweis :

ersetzt u.a. Destaco, Kakuta, AMF usw...
auch als rostfreie Ausführung in Edelstahl verfügbar (Modellnummer DST-10752-BSS)
Preis und CAD-Daten auf Anfrage !

Modell-Nr.	DST-12050-U
Haltekraft (N)	800 N
Gewicht (g)	50 g
Spannarm-Öffnungswinkel	130°-195
Handgriff-Öffnungswinkel	90°-125°
Preis (€)	auf Anfrage

▼ Zeichnung/Datenblatt in mm [inch]

DST-10752-B Technische Zeichnung Senkrechtspanner-Vertikalspanner mit waagrechtem Fuss 800N
