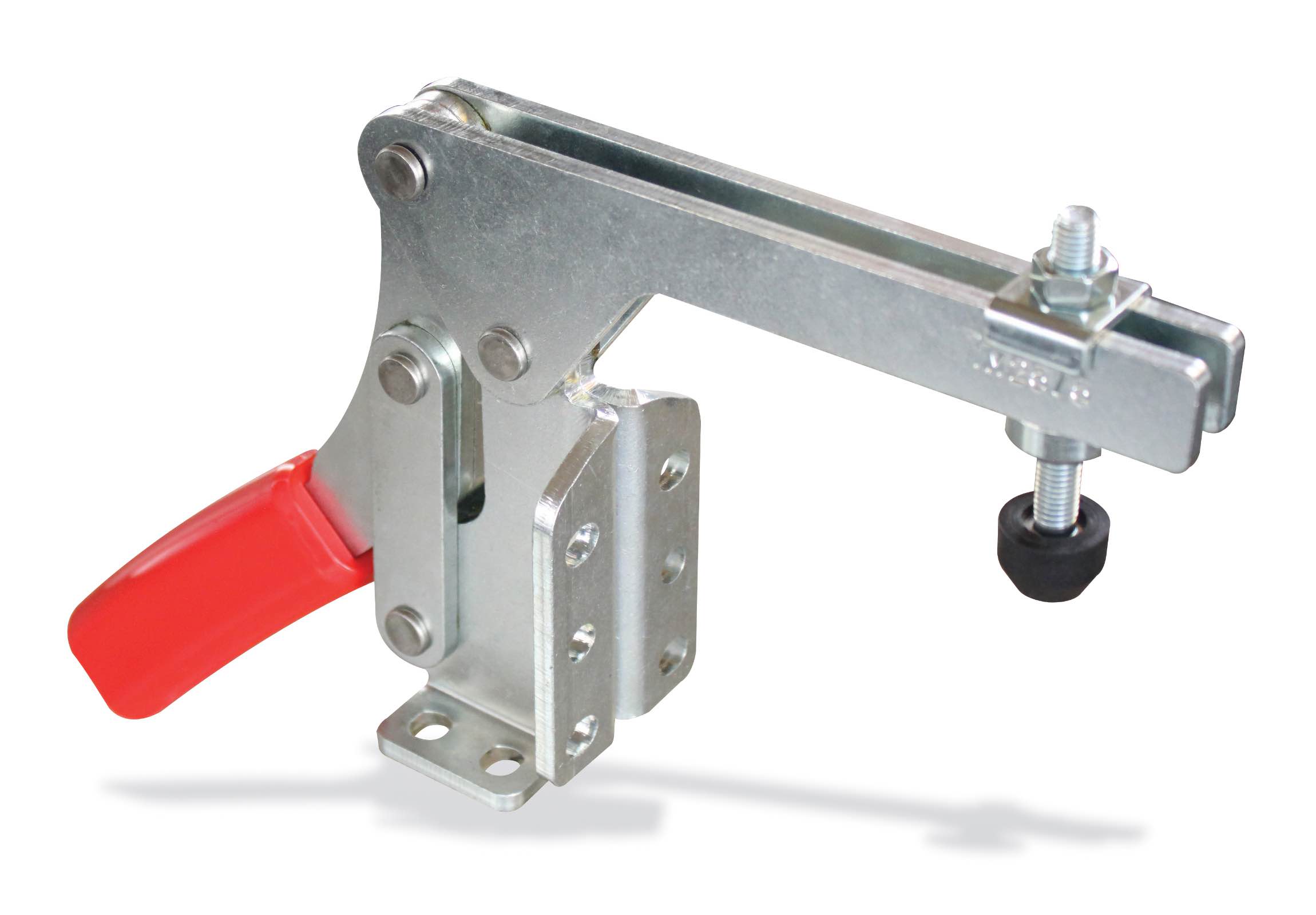

M25 Waagrechtspanner mit Winkelfuß und langem offenem Haltearm

M25 Waagrechtspanner mit Winkelfuß und langem offenem Haltearm

M25 Waagrechtspanner mit Winkelfuß und langem offenem Haltearm

Waagrechtspanner-Schnellspanner horizontal mit Winkelfuß

  • Qualitätsstahl verzinkt und passiviert
  • sowohl senkrecht als auch waagrecht montierbar
  • verstellbarer langer offener Haltearm mit Verliersicherung der Andrückschraube an den Enden
  • Niete aus nichtrostendem Stahl in einsatzgehärteten Buchsen
  • Gefettete Lager- und Gelenkstellen
  • Mechanik mit präventiver Funktion zur Erhöhung der Bediener-Sicherheit
  • Komplett mit vergüteter, verzinkter Andrückschraube mit Mutter und Scheibe (FK 8.8)
  • Hochwertiger Gummi-Druckstück bildet mit der Andrückschraube eine gesamte Einheit
  • Gummi-Druckstück ist öl- und hitzebeständig
  • Ölbeständiger roter Softgrip-Handgriff, robust und ergonomisch geformt

Produktdaten & Varianten

Bestell-
nummer		 Größe F1F2Gesamt-
höhe		Gesamt-
länge		 Andruck-
schraube		GewichtPreis CAD PDF
[kN][kN][mm][mm][M x L][g][EUR]
M25-5 5 2.5 5 192 296 M8 x 65 1612 42,50

M25 Waagrechtspanner mit Winkelfuß und langem offenem Haltearm Technische Zeichnung

DST-20820 Waagrechtspanner mit Winkelfuß

DST 20820 Waagrechtspanner mit Winkelfuss und U Haltearm
Waagrechtspanner-Schnellspanner horizontal mit Winkelfuß
  • max. Haltekraft von 1000N
  • Gewicht : 400g
  • sowohl senkrecht als auch waagrecht montierbar
  • Qualitätsstahl verzinkt und passiviert
  • mit verstellbarem U-Spannarm
  • Kompakte Ausführung mit hoher Haltekraft
  • Kompakter praktischer Einhandgriff
  • u.a. alternatif passend für 317-U
  • CAD-Datei und Preis auf Anfrage !

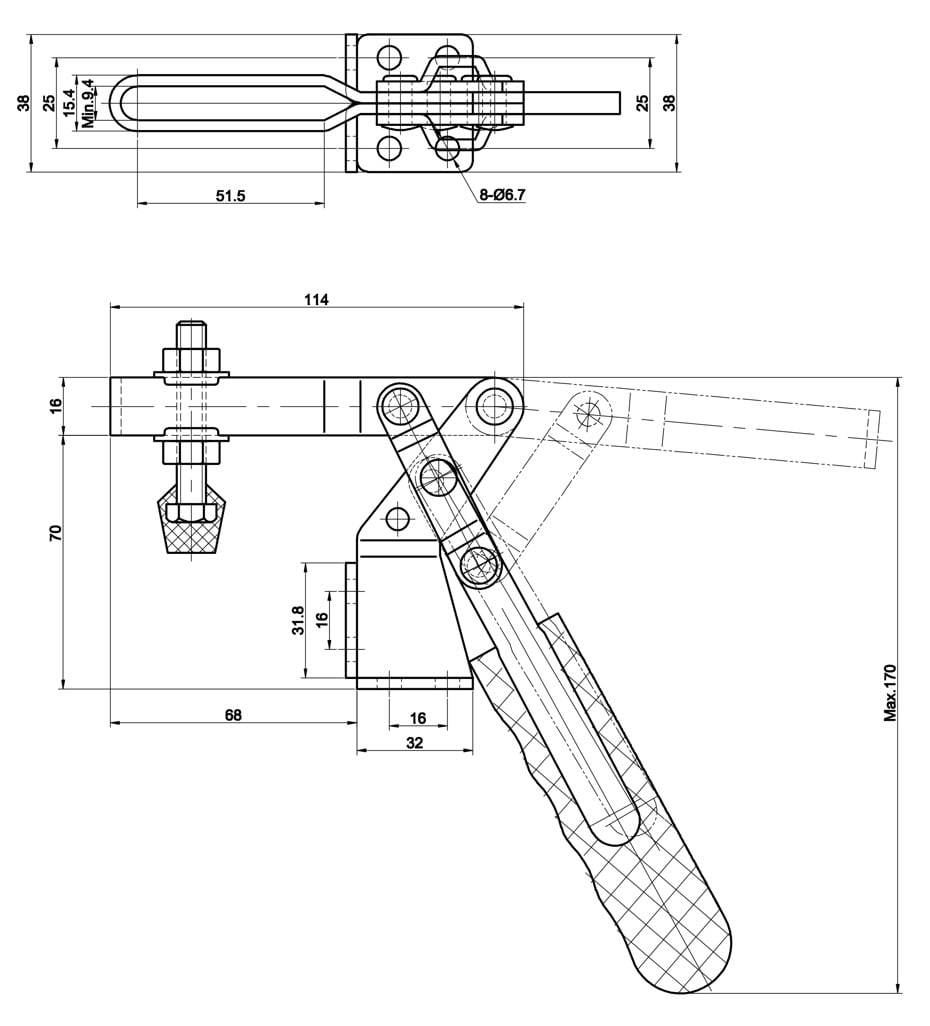

DST-20820 Technische Zeichnung Waagrechtspanner waagrecht und senkrecht montierbar

MS10/20 Andrückschraube

Schnellspanner Zubehör - Andrückschraube mit Gummifuss
A : Schutzkappe schwarz wird auf die Andrückschraube aufgezogen (2-teilig).
B : Schutzkappe rot wird auf die Andrückschraube aufgezogen (2-teilig).
C : Schutzkappe rot undAndrückschraube bilden eine Einheit (1-teilig).

MS10/20 Andrückschraube mit Schutzkappe

  • Qualitätsstahl verzinkt und passiviert
  • abnehmbare Schutzkappe aus ölbeständigem Neopren
  • komplett mit U-Scheibe und Muttern
  • optional in Edelstahlausführung verfügbar
  • beliebige Längen nach Vorgaben lieferbar !
GrößeMxL1hLGewicht
[g]
0 M4x25 18.5 31 7.70
1 M5x30 22 38 13.80
2 M6x35 25 43 19.80
3 M8x45 29 57 44.20
4 M8x65 47 77 63.30
5 M12x80 56 97 165.40

MS10/22 - MS10/23 - MS10/24 Andrückschrauben mit Gelenkfuss

Schnellspanner Zubehör - Andrückschraube mit Gummifuss
MS10/22 : Gelenk-Andrückschraube Stahl, Andrückfläche geriffelt.
MS10/23 : Gelenk-Andrückschraube Stahl, Andrückfläche plan
MS10/24 : Gelenk-Andrückschraube Stahl, Andrückfläche V-Form

MS10/22 MS10/23 MS10/24 Gelenk-Andrückschrauben

  • Qualitätsstahl verzinkt und passiviert
  • komplett mit U-Scheiben und Muttern
  • optional in Edelstahlausführung verfügbar
  • beliebige Längen nach Vorgaben lieferbar !
GrößeMxLABC
2 M6x53.3 53.3 13 Ø16
3 M8x64.5 64.5 17 Ø20
4 M10x86 86 21 Ø26.5
5 M12x98 98 24 Ø30

MS10/30 Querarm für Schnellspanner

MS10/30 Querarm für Schnellspanner, Kniehebelspanner

  • Qualitätsstahl verzinkt und passiviert
  • komplett mit zwei Andrückschrauben und Befestigungsschraube
  • optional in Edelstahlausführung verfügbar
Schnellspanner Zubehör - Querarm für Schnellspanner
GrößeSchraubeAbstand
zwischen
Schrauben		Länge
[mm]		Gewicht
[g]
1 M5x30 22-72 85 65
2 M6x35 28-85 100 90
3 M8x45 34-100 120 200
4 M8x65 40-125 150 370
5 M8x65 40-125 150 370
Artikelnr.
Spanner		passende Grössen
0 1 2 3 4 5 6
M10 - 1 2 3 4 - 5
M11 - 1 2 3 4 - 5
M12 - 1 2 3 4 - 5
M20 - 1 2 3 4 5 -
M21 - 1 2 3 4 5 -
M22 - - - 3 - - -

MS10/15 Schutzkappe

Schnellspanner Zubehör - Schutzkappe Gummi

MS10/15 Schutzkappe zum Aufstecken

  • Schutzkappe aus ölbeständigem Neopren
  • für den Schutz empfindlicher Werkstücke
  • zum Aufstecken auf Sechskantschraubenkopf
  • wahlweise in rot oder schwarz
GrößeMDHGewicht
[g]
0 M4 11 8.5 1
1 M5 12 9 1
2 M6 15 11.5 2
3 M8 19 14 4
4 M10 24 17 6
5 M12 25 20 8

MS10/16 Optionale Handgriffe

Handgriffe - Schnellspanner Zubehör

MS10/32 Haltearmverlängerung - Spannarmverlängerung

Schnellspanner Zubehör - MS10/32 Haltearmverlängerung Spannarmverlängerung für Handspanner Schnellspanner

MS10/32 Haltearmverlängerung für Handspanner

  • Werkstoff : Aluminium
  • kann auf die gewünschte Länge gekürzt werden
  • mit Gewindebohrungen zur Aufnahme von Andrückschrauben
  • komplett mit Befestigunsschraube, ohne Andrückschraube
  • ähnlich wie Nr. 6899 oder L-200-4
  • Modifikationen nach Kundenvorgaben sind möglich
GrößeBB1B2B3B4LL1L2L3L4L5L6M
2 12 6.5 9 12 2x45° 127 110 35 48 15 75 10 M5
3 15 8.5 12 15 2x45° 167 150 45 73 15 105 10 M5
4 17 9 16 20 2x45° 220 200 45 73 15 105 10 M8

MS10/34 Verlängerungsarm - Schnellspanner

Schnellspanner Zubehör - MS10/34 Verlängerungsarm für Handspanner Schnellspanner

MS10/34 Verlängerungsarm für Handspanner

  • Werkstoff : Aluminium
  • kann auf die gewünschte Länge gekürzt werden
  • Modifikationen nach Kundenvorgaben sind möglich
GrößeBB1B2B3B4ØDØD1ØD2LL1L2L3L4M
2 12 6.5 9 12 2x45° 5.5 10 6 95 70 15 48 6 M5
3 15 9 12 15 2x45° 5.5 10 6 95 70 15 48 6 M5

MS10/35 Höhenverstellung zur Überbrückung

Schnellspanner Zubehör - MS10/35 Höhenverstellung Höhenadapter zur Überbrückung für Handspanner Schnellspanner

MS10/35 Höhenverstellung - Höhenadapter

  • Werkstoff : Aluminium
  • Höhenverstellung zur Überbrückung
  • verschiedene Längen sind lieferbar
  • inklusive Sicherungsscheibe
  • ähnlich wie L-200-2
  • Modifikationen nach Kundenvorgaben sind möglich
GrößeØDØD1ØD2LL1L2L3SWM
2-3 10 6 6 62
82		 35
65		 8 12 8 M5

MS10/36 Spannarmadapter - Haltearmadapter

Schnellspanner Zubehör - MS10/36 Haltearmadapter Spannarmadapter für Handspanner Schnellspanner

MS10/36 Spannarmadapter für Handspanner

  • Werkstoff : Aluminium
  • Wird in Verbindung mit Längen- und Höhenadaptern verwendet
  • Spannarmverbreiterung mit mehreren Ansrückschrauben
  • komplett mit Befestigunsschraube, ohne Andrückschraube
  • ähnlich wie L-200-3
  • Modifikationen nach Kundenvorgaben sind möglich
GrößeBB1B2B3B4B5øDLL1L2L4L5L6M
2 10 6 20 8 12 92 6 60 51 32 15 15 10 M5
