Pneumatikspanner - Pneumatischer Kniehebelspanner - Pneumatik-Kraftspanner

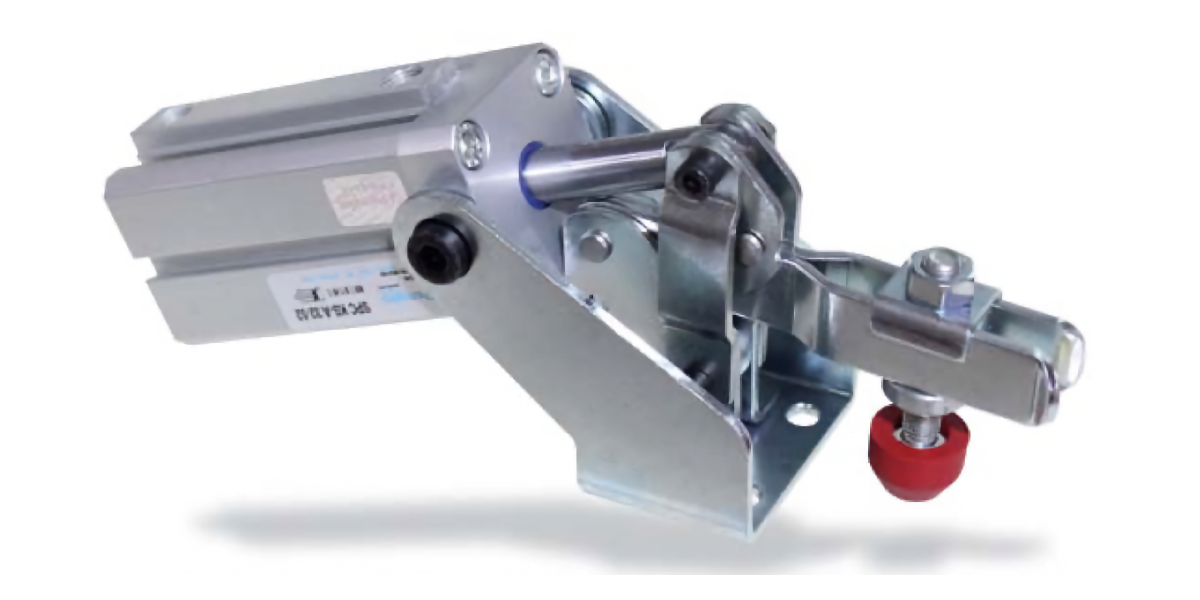

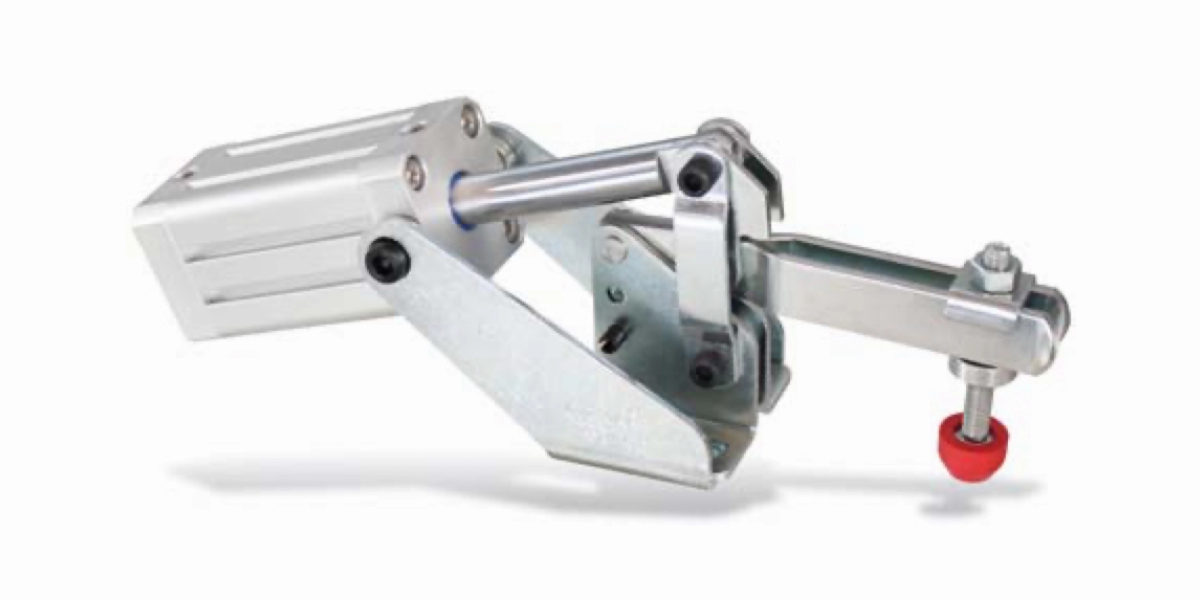

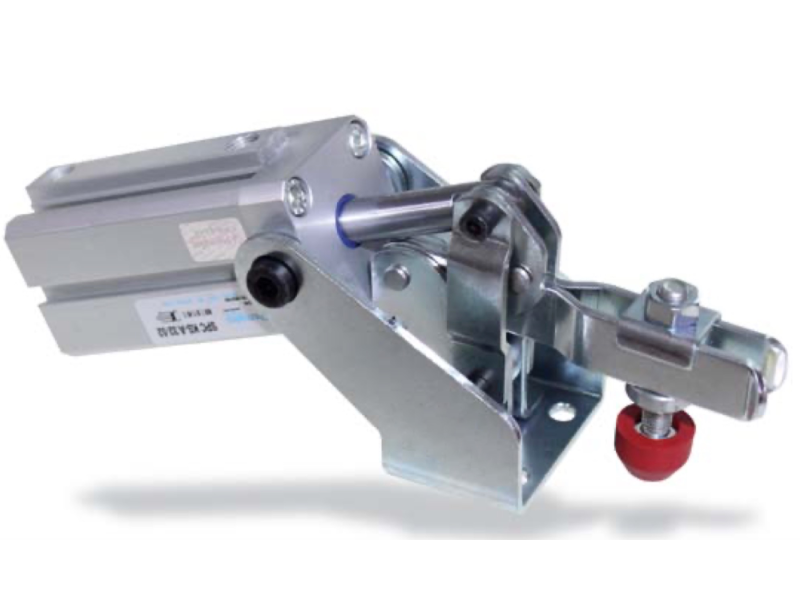

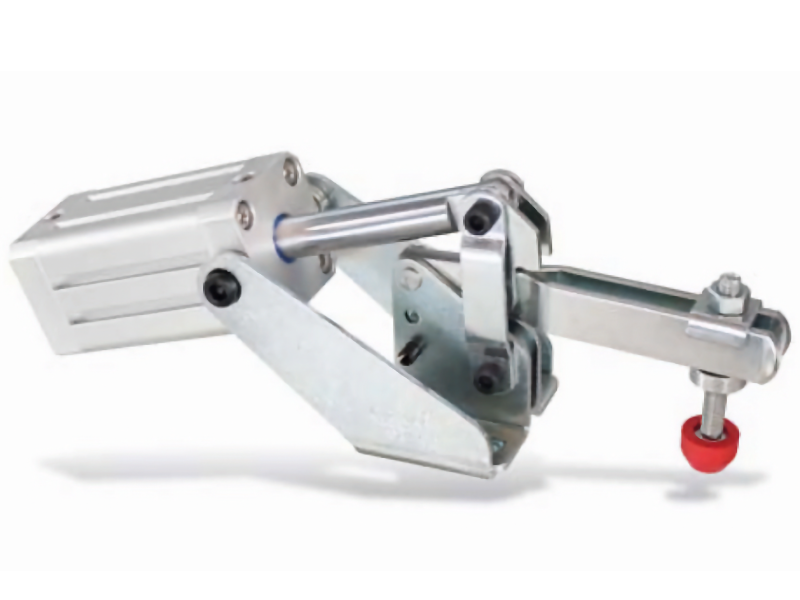

Pneumatikspanner mit kompaktem horizontalem Zylinder
doppeltwirkender horizontaler austauschbarer Zylinder, anschlußfertig montiert
Hebelteile und Andruckspindel aus verzinktem, passiviertem Qualitätsstahl
ausgestattet mit einem Magnetkolben für Endlagenabfrage/Positionsabfrage
Näherungsschalter als Zubehör zur Positionsabfrage erhältlich
Möglichkeit der Geschwindigkeitsdrosselung
Nieten sind aus nicht-rostendem Stahl gefertigt
einsatzgehärtete Lagerbuchsen (Größen 2 bis 4), alle Lagerstellen sind vorgefettet.
Lieferung komplett mit vergüteteter und verzinkter Andrückschraube MS10/20 und MS10Z
Auf Wunsch auch in Edelstahlausführung lieferbar ! Fragen Sie gerne die Mindestmenge und Lieferzeit an.
Die CAD-Daten stehen unten zum kostenlosen Download bereit.

Bestell- nummer	Größe Size	F1 ⬆︎	F2 ⬆︎	F3^* ⬇︎	F4^* ⬇︎	F5 ⬅︎	Vn^**	Gesamt- höhe \| breite		Andrück- schraube	Gewicht	Preis
Bestell- nummer	Größe Size	[kN]	[kN]	[kN]	[kN]	[kN]	[dm³]	[mm]	[mm]		[g]	[EUR]
P52-1	1	0,8	1,1	0,20	0,3	0,10	0,08	52	175	M5 x 30	610	119,00
P52-2	2	1,0	1,2	0,70	1,0	0,30	0,26	64	200	M6 x 35	870	129,00
P52-3	3	1,4	2,5	0,65	1,1	0,50	0,35	85	250	M8 x 45	1160	149,00
P52-4	4	2,0	3,0	1,50	2,2	0,75	0,80	100	290	M8 x 65	1900	169,00

*F3 bzw. F4 = Max. erreichbare Spannkräfte bei 6 bar ----- **Vn = Luftverbrauch je Doppelhub in dm³ bei 6 bar

Bestell- nummer	Größe	b	b1	d	d1	e	f	l	l1	l2	n	o	s	s1	v	v1	z	q	∂	Hub	Kolben-Ø	R	Pneumatik- zylinder
P52-1	1	38	58	6	4.5	22	32	100	46	10	11	27	5.5	50	8	16	-	19	90°	34	20	M5	SPC 20-034	P52-1
P52-2	2	51	53	12	5.5	27	41	108	57	12	10	26	6.2	62	7.5	20	10	24	90°	42	25	M5	SPC 25-042
P52-3	3	80	63	12	7.1	39	56	155	75	18	27	31	8.5	70	7.5	20	-	29	90°	52	32	G1/8	SPC 32-052
P52-4	4	100	86	16	8.5	51	64	200	85	20	30	41.5	8.5	84	9	20	17.5	61	90°	62	40	G1/8	SPC 40-063

Kolbendurchmesser = erforderlicher Zylinderdurchmesser für F5 bei 6 bar

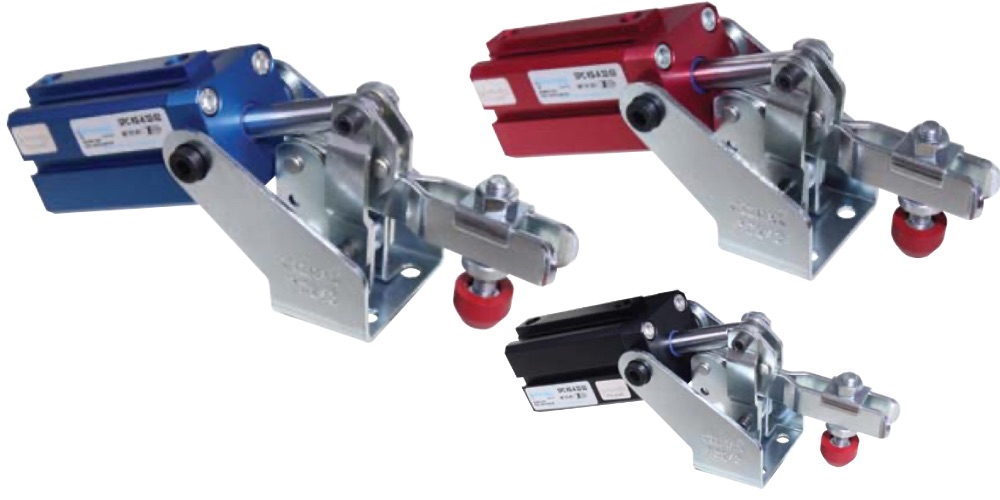

Eloxierte, kompakte Ausführung mit Farboptionen !!!

Pneumatikspanner mit horizontalem Zylinder
doppeltwirkender horizontaler austauschbarer Zylinder, anschlußfertig montiert
Hebelteile und Andruckspindel aus verzinktem, passiviertem Qualitätsstahl
ausgestattet mit einem Magnetkolben für Endlagenabfrage/Positionsabfrage
Näherungsschalter als Zubehör zur Positionsabfrage erhältlich
Möglichkeit der Geschwindigkeitsdrosselung

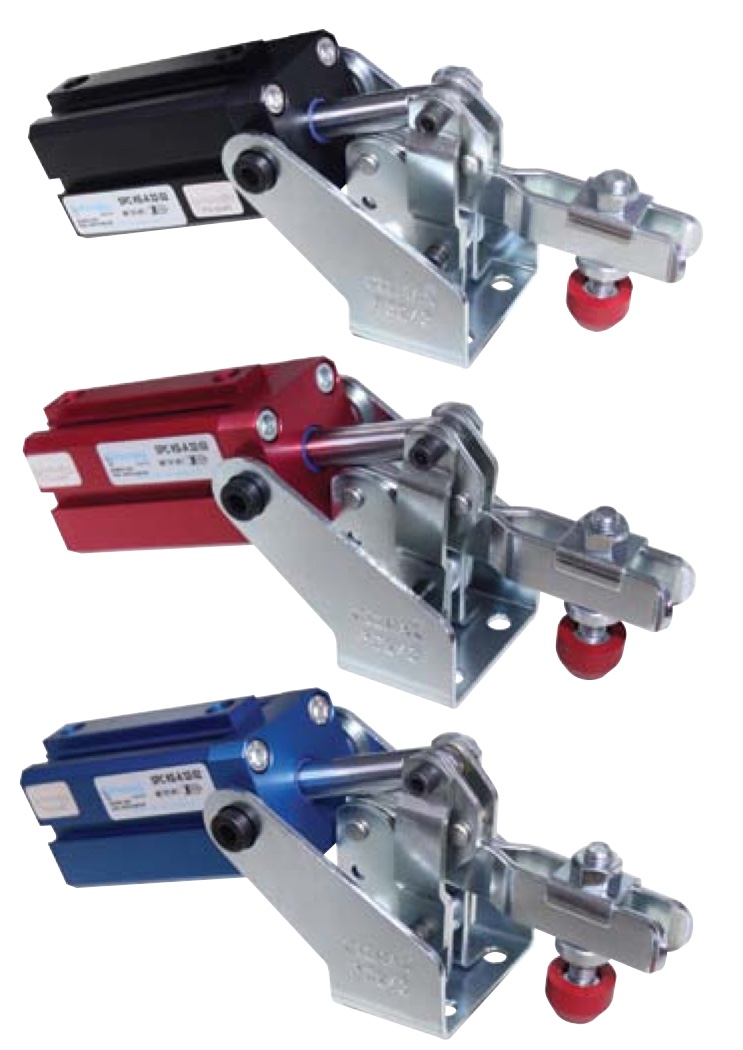

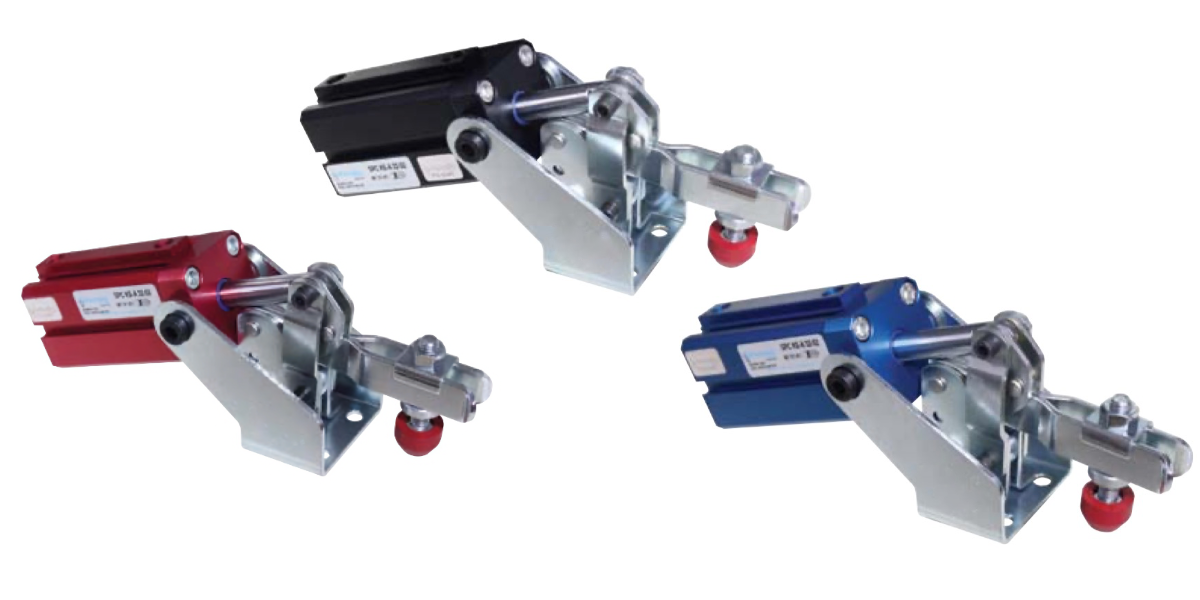

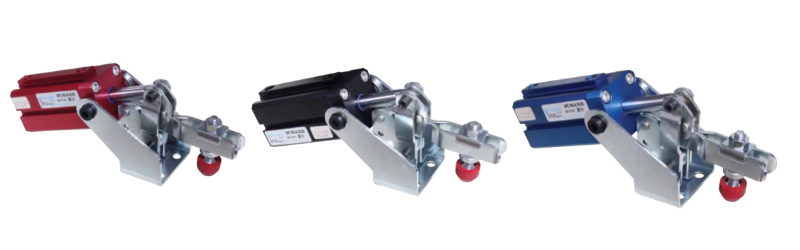

Spanner ist verzinkt und passiviert, wahlweise in rot oder blau eloxiert
Nieten sind aus nicht-rostendem Stahl gefertigt
einsatzgehärtete Lagerbuchsen (Größen 2 bis 4), alle Lagerstellen sind vorgefettet.
Lieferung komplett mit vergüteteter und verzinkter Andrückschraube MS10/20 und MS10Z
Preise ab 119€ (preisgünstigere Ausführung P52E weiter unten)
Die CAD-Daten stehen unten zum kostenlosen Download bereit.

Bestell- nummer	Größe Size	F1 ⬆︎	F2 ⬆︎	F3^* ⬇︎	F4^* ⬇︎	F5 ⬅︎	Vn^**	Gesamt- höhe \| breite		Andrück- schraube	Gewicht	Preis
Bestell- nummer	Größe Size	[kN]	[kN]	[kN]	[kN]	[kN]	[dm³]	[mm]	[mm]		[g]	[EUR]
P52E-1	1	0,8	1,1	0,20	0,3	0,10	0,08	52	175	M5 x 30	610	139,00
P52E-2	2	1,0	1,2	0,70	1,0	0,30	0,26	64	200	M6 x 35	870	149,00
P52E-3	3	1,4	2,5	0,65	1,1	0,50	0,35	85	250	M8 x 45	1160	159,00
P52E-4	4	2,0	3,0	1,50	2,2	0,75	0,80	100	290	M8 x 65	1900	199,00

*F3 bzw. F4 = Max. erreichbare Spannkräfte bei 6 bar ----- **Vn = Luftverbrauch je Doppelhub in dm³ bei 6 bar

Bestell- nummer	Größe	b	b1	d	d1	e	f	l	l1	l2	n	o	s	s1	v	v1	z	q	∂	Hub	Kolben-Ø	R	Pneumatik- zylinder
P52E-1	1	38	58	6	4.5	22	32	100	46	10	11	27	5.5	50	8	16	-	19	90°	34	20	M5	SPC-KS-A 20-34
P52E-2	2	51	53	12	5.5	27	41	108	57	12	10	26	6.2	62	7.5	20	10	24	90°	42	25	M5	SPC-KS-A-25-42
P52E-3	3	80	63	12	7.1	39	56	155	75	18	27	31	8.5	70	7.5	20	-	29	90°	52	32	G1/8	SPC-KS-A 32-52
P52E-4	4	100	86	16	8.5	51	64	200	85	20	30	41.5	8.5	84	9	20	17.5	61	90°	62	40	G1/8	SPC-KS-A 40-63

Kolbendurchmesser = erforderlicher Zylinderdurchmesser für F5 bei 6 bar
