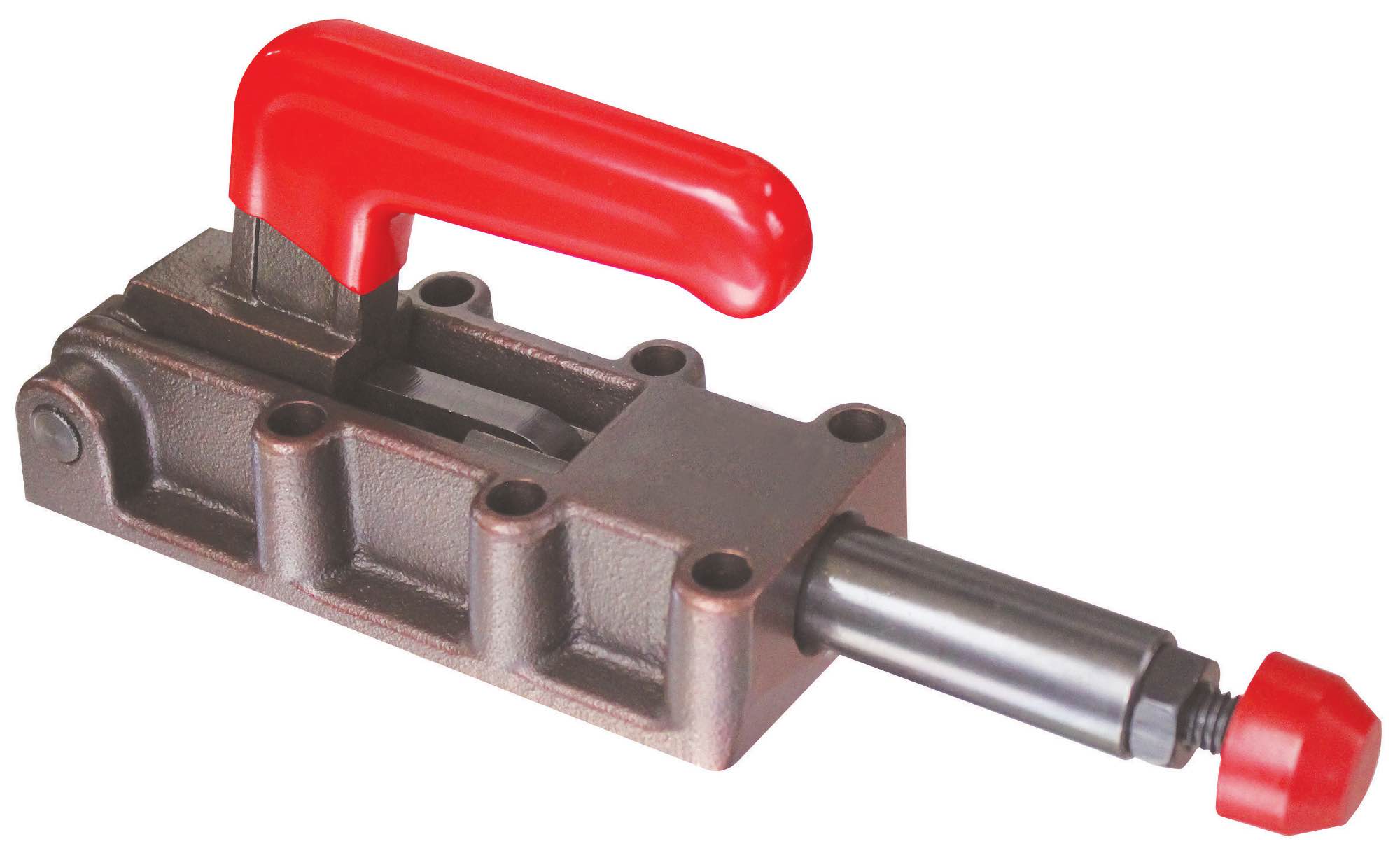

Schwerer Schubstangenspanner mit massivem Handgriff :

  • Schwere Ausführung mit langer Schubstangenführung
  • Spanner arretieren in geschlossener und in geöffneter Griffposition
  • Verwendung als Druck- und Zugspanner möglich.
  • Haltekräfte 7kN bis 12kN
  • Körper und Griff: Temperguss, brüniert mit gehärteten Bolzen
  • Schubstange : Vergütungsstahl, brüniert
  • Ergonomischer Handgriff aus ölbeständigem Kunststoff
  • Komplett mit vergüteter Andrückschraube und Gummi-Druckstück

Hinweis :

  • u.a. alternatif passend für 6842PK, usw.

Produktdaten & Varianten

Bestellnummer Größe F1F2HöheLängeHub SchraubeGewichtPreis CAD PDF
[kN][kN][mm][mm][mm][mm][g][EUR]
M66-4 4 7 7 65 122 32 M8 x 35 580 49,80
M66-5 5 12 12 95 185 50 M10 x 50 1560 58,80

Bestell-
nummer
Größebb1cdfglmnrsCAD
M66-4 4 56 32 23 5.5 90 49 12 36.5 33.3 - 14
M66-5 5 63 50 8 8.5 134 62 18 35 41 41 20

M66 Anwendungsbeispiel Schwerer Schubstangenspanner mit mit massivem Handgriff
