CTC-P Hydraulischer Einschraubzylinder-Spannzylinder-Druckzylinder

CTC-P Hydraulischer Einschraubzylinder-druckzylinder

Hydraulikzylinder-Druckzylinder mit Gewindegehäuse :

Kleine kompakte Hydraulikzylinder in Einschraubversion (Druckzylinder)
minimaler Plaztbedarf und einfache Montage
Der Einschraubzylinder kann bis zum Sechskant in Vorrichtungskörper versenkt werden.
geeignet für Spannvorrichtungen aller Art
robust, zuverlässig und langlebig
Ölzufuhr über Bohrungen/Ölkanäle im Vorrichtungskörper.
hohe Spannkräfte
einfach wirkend mit Federrückzug
Max. Betriebsdruck : 350 bar (kgf/cm2)
Min. Betriebsdruck : 20 bar (kgf/cm2)

Hinweis :

Bitte nicht im eingefahrenen Zustand belasten !
Einschraubzylinder nicht ohne Werkstück betreiben !
Die Zylinder sind von direkter Einwirkung von aggressiven Schneid- und Kühlflüssigkeiten zu schützen und sollten unten zusätzlich mit der mitgelieferten lecksicheren Dichtung betrieben werden.
CAD-Daten und Preise auf Anfrage !

▼ Bestellnummern

Beispiel Bestellnummer : CTC-P022A-10

CTC-P	BAUREIHE	CTC-P
022	Baugröße	022 : Außengewinde M22x1.5 025 : Außengewinde M25x1.5 030 : Außengewinde M30x1.5 036 : Außengewinde M36x1.5 048 : Außengewinde M48x1.5 055 : Außengewinde M55x2.0
A	Ausführung Kolbenstange	A : Kolbenstange mit Gewindekopf / mit Innengewinde R : Kolbenstange mit Rundkopf / balliger Kolbenstange
10	Hub	siehe Spezifikationen-Tabelle unten (5mm bis 32mm)

▼ Spezifikationen, Technische Zeichnung und Abmessungen in mm - CTC-P Hydraulischer Einschraubzylinder

Spezifikationen :

Model No.	Druckkraft bei 350 bar [kN]	Gesamthub optional [mm]				Zylinderkapazität [cm³]				eff. Kolbenfläche [cm²]
CTC-P022	3,97	5	10	15	-	0.6	1.1	1.7	-	1.13
CTC-P025	5,4	5	10	15	20	0.8	1.5	2.3	3.1	1.54
CTC-P030	8,97	5	10	15	20	1.3	2.5	3.8	5.1	2.55
CTC-P036	13,98	5	10	15	25	2.0	3.9	5.9	9.9	3.94
CTC-P048	28,46	10	15	20	32	8.0	12.0	16.0	20.1	8.04
CTC-P055	35,00	12	20	32	-	11.9	19.8	31.7	-	9.90

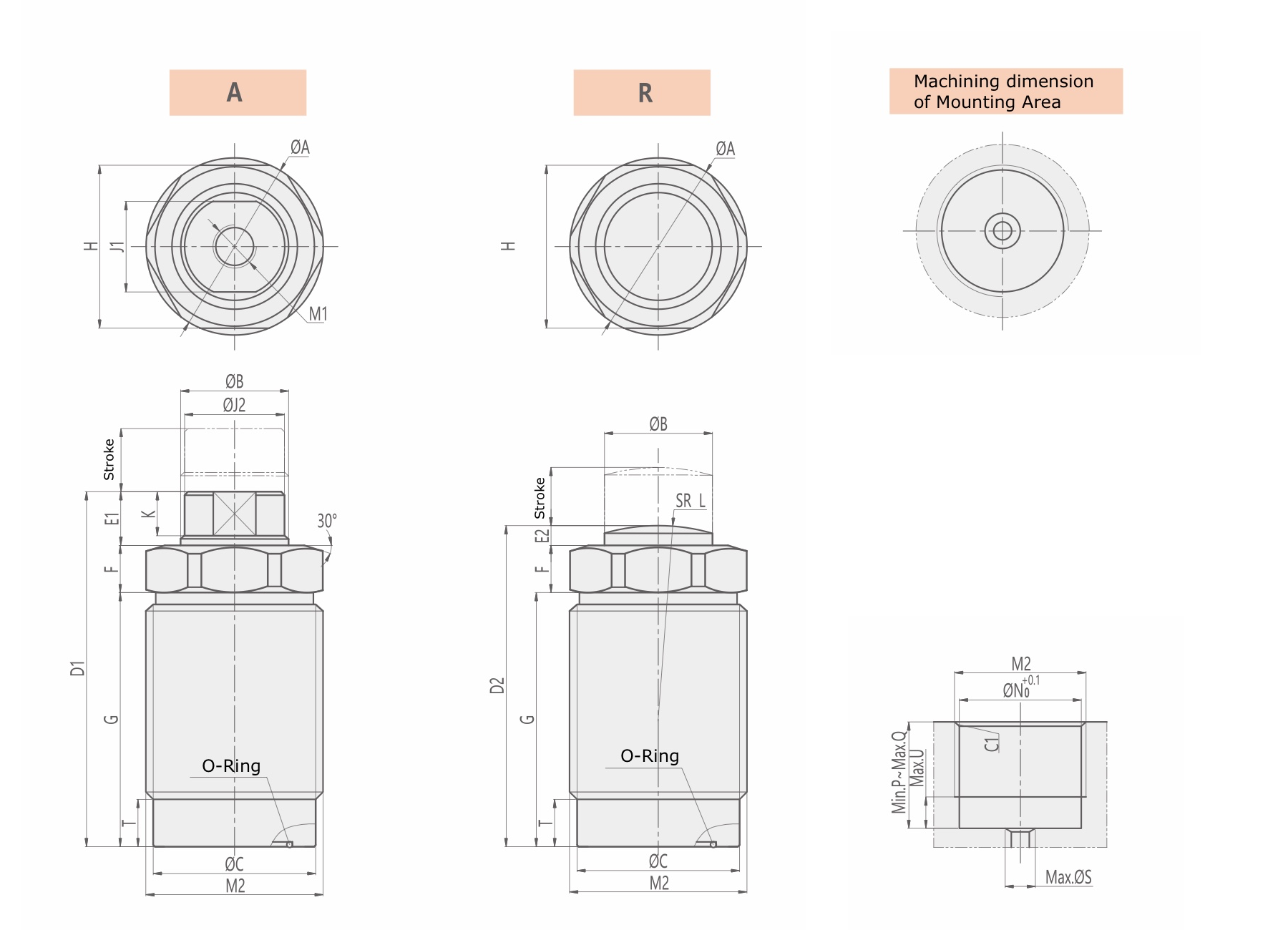

CTC-P TSpezifikationen und Technische Zeichnung Hydraulischer Einschraubzylinder-Druckzylinder
