SRJ01-201-12 Drehdurchführung für Werkzeugmaschinen und Bearbeitungszentren

SRJ01-201-12 Radiale Rotorgetragene Drehdurchführung für Werkzeugmaschinen und Bearbeitungszentren

Diese Ausführung wird u.a. in den folgenden CNC-Fräsmaschinen / Bearbeitungszentren verwendet : Mikron VCE 800W Pro, Litz, Tongtai, Quaser

SKT® Radiale Drehdurchführung für Kühlmittel und Öl, trockenlauffähig :

  • Rotorgetragene Drehdurchführung zu einfachen Montage, Einweg-Ausführung
  • radiale Bauart/radialer Gehäuseanschluss
  • Trockenlauffähige Ausführung dank eigens von SKT entwickelter Hochleistungs-Dichtungstechnologie (Auto-off-Seal)
  • Gehäuse aus Aluminium, eloxiert, korrosionsbeständig
  • Hochverschleißfeste Dichtungen aus Siliziumkarbid für hohe Lebensdauer und beanspruchende Betriebsbedingungen
  • Rotor aus korrosionsbeständigem EDELSTAHL für hohe Verschleißfestigkeit, Temperatur- und Abriebbeständigket
  • Originale GTA Drehdurchführungen ! Ähnlich wie Deublin 1109 und 1114 Serie !
  • ersetzt u.a. GTA SRJ01-201-12-01, SRJ01-201-12-1L, SRJ01-201-12-01L etc.
  • Preise auf Anfrage !
Technische Daten :
  • Medium : Kühlmittel / Öl
  • Max. Druck : 100 bar
  • Max. Drehzahl (Min-1) : 20.000 U/Min.
  • Max. Temperatur : 70°C
  • Max. Durchfluß : 80 L/min, 80 L/min

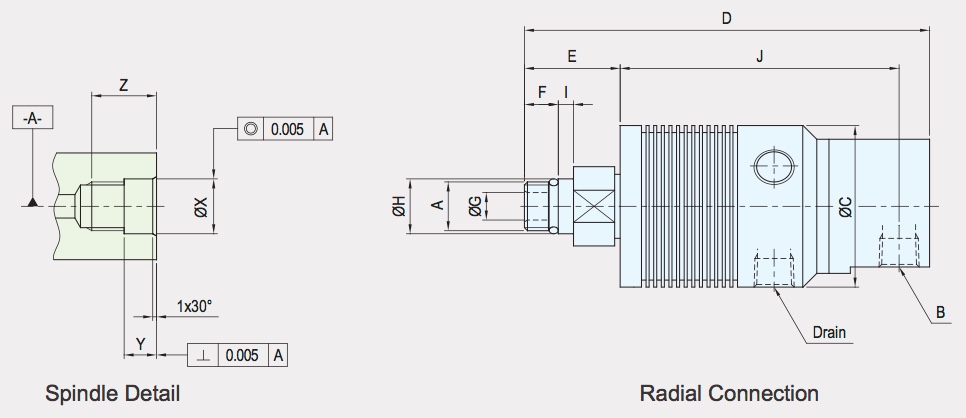

SRJ01-201 radial Zeichnung Drehdurchfuehrung
ModelA
Rotor-
anschluss
B
Versorgungs-
anschluss
C
Außen
Ø
D
Gesamt-
länge
E
Rotor-
länge
F
Gewinde-
länge
G
Innen
Ø
RotorzentrierungSpindelendeMax.
Durchfluß
HIXYZ
SRJ01-201-11 M16x1.5LH PT 1/4" 53 132.9 31.4 11 8.7 17.994/17.983 5 18.007/17.997 8.5 17 80 L/Min.
SRJ01-201-12 M16x1.5LH PT 3/8" 53 132.9 31.4 11 8.7 17.994/17.983 5 18.007/17.997 8.5 17 80 L/Min.
