SRJ02-103-01 Drehdurchführung, lagerlose Ausführung

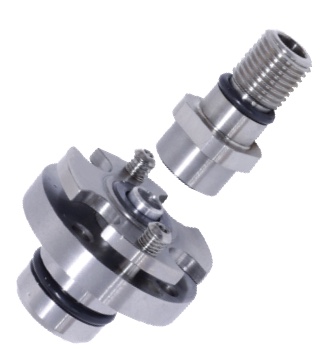

SRJ02-103-01 Lagerlose, zweiteilige Drehdurchführung für Werkzeugmaschinen, M12x1.25LH
SKT® Lagerlose, zweiteilige Drehdurchführung :
  • Zweiteilige, lagerlose, axiale Drehdurchführung für Werkzeugmaschinen und Bearbeitungszentren (BAZ).
  • Hohe zulässige maximale Drehzahl von bis zu 40.000 Min-1
  • Diese Baureihe ist in "Trockenlauf" geeigneter Ausführung erhältlich (Auto-off-Seal)
  • Gehäuse aus Aluminium, eloxiert, korrosionsbeständig
  • Hochverschleißfeste Dichtungen aus Siliziumkarbid für hohe Lebensdauer und beanspruchende Betriebsbedingungen
  • Rotor aus korrosionsbeständigem EDELSTAHL für hohe Verschleißfestigkeit, Temperatur- und Abriebbeständigket
  • Rotoranschluss M12x1.25LH
  • SRJ 02-103-01A : Optionale Ausführung für den Betrieb mit KSS oder Luft ((max.15.000 rpm).
  • Originale GTA Drehdurchführung ! Ähnlich wie Deublin 1154 Serie, Rix ESX20 Serie usw.. !
Technische Daten :
  • Max. Druck : 100 bar
  • Max. Drehzahl (Min-1) : 40.000 U/Min.
  • Max. Temperatur : 70°C
  • Max. Durchfluß : 35 L/min
  • Preise auf Anfrage

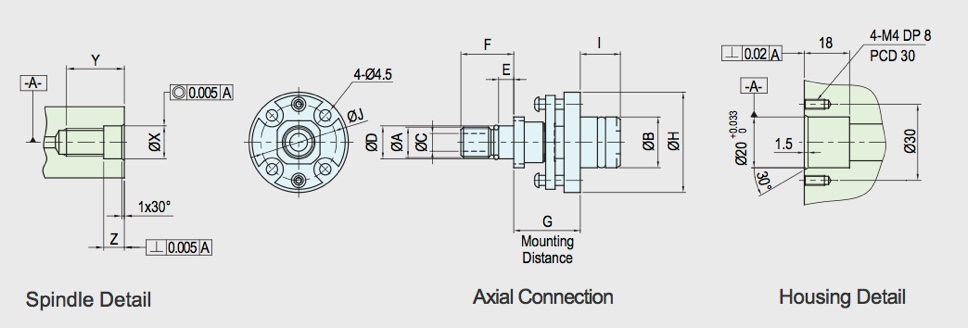

SRJ02-103-01 Technische Zeichnung Lagerlose, zweiteilige Drehdurchführung für Werkzeugmaschinen, M12x1.25LH
ModelABCDEFGHIJXYZ
SRJ01-103-01 M12x1.25LH 20 7 13 6 21 25±1.5 39.5 15.9 PCD30 13 23 8.2
SRJ01-103-02 M16x1.5LH 20 7 18 6 21 25±1.5 39.5 15.9 PCD30 18 23 8.2
