Hydraulikspanner, Hydraulikzylinder

CPS-AL Hydraulische Einschraub-Abstützelemente-Niederdruck

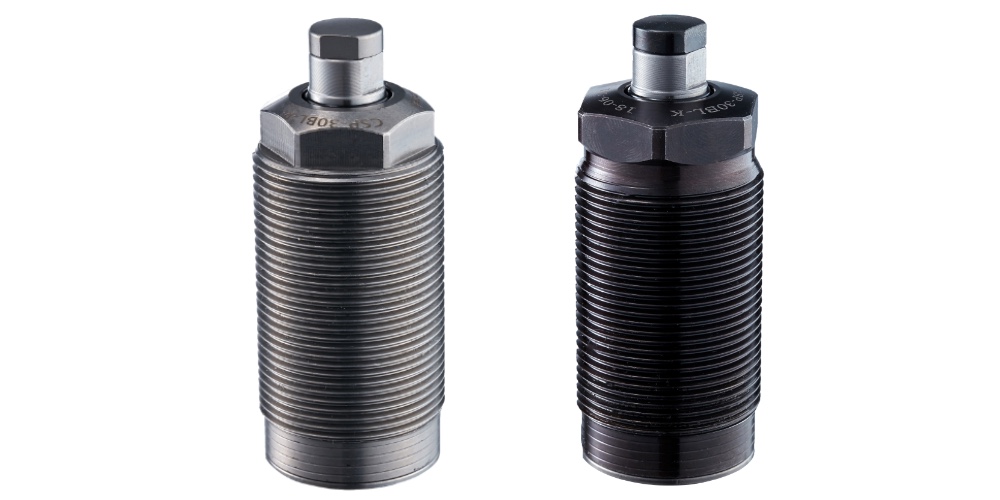

CPS-ALP und CPS-ALK Hydraulische Einschraub-Abstützelemente

Abstützelemente mit Gewindekörper - Hydraulikhub:

  • Funktionsweise AL-Ausführung (Grundposition ausgefahren) :
    Der Bolzen ist bei Grundposition ausgefahren. Das Werkstück wird auf das Abstützelement aufgelegt. Der Stützbolzen Bolzen wird durch das Gewicht gegen die Federkraft bis in die Spannposition nach unten eingedrückt.Bei Druckbeaufschlagung wird der Stützbolzen geklemmt bzw. fixiert.
  • Diese Abstützelemente bieten hervorragenden Schutz vor Vibration und Durchbiegung während der Werkstückbearbeitung
  • Kleine, kompakte, einfach wirkende Ausführungen in Einschraubversion
  • minimaler Plaztbedarf und einfache Montage
  • Die Elemente können bis zum Sechskant in Vorrichtungskörper versenkt werden.
  • Ölzufuhr über Bohrungen/Ölkanäle im Vorrichtungskörper.
  • Max. Betriebsdruck : 70 bar (kgf/cm2)
  • Min. Betriebsdruck :    25 bar (kgf/cm2)
Hinweis :
  • Zugelassene Flüssigkeit:Universal-Mineral-Hydrauliköl (entsprechend ISO-VG32)
  • Die Dichtungen sind beständig gegen Schneidflüssigkeit auf Chlor-Basis (nicht wärmebeständige Ausführung).
  • CAD-Daten und Preise auf Anfrage !
Produktdatenblatt (Download)
Beispiel Bestellnummer : CSP-30ALK(H)
CSP
BAUREIHE HTC
30
Baugröße 26 : Außengewinde M26x1.5
30 : Außengewinde M30x1.5
38 : Außengewinde M38x1.5
45 : Außengewinde M45x1.5
A
TYP Grundstellung ausgefahren
L
Druckversion Niederdruckausführung (70 bar)
K
Gehäuseausführung K : Ausführung K
P : Ausführung P
H
Federkraft Leer : Standardausführung
H : optional verstärkte Federkraft
Model-NoAbstützkraft *1ZylinderkapazitätFederkraftBolzenhubDruckbereichPrüfdruckGewicht
kNm3Nmmbarbarkg
CSP-26 2 0.5 2-4 6.5 25-75 105 0.2
CSP-30 3 0.7 4-6 8 25-75 105 0.3
CSP-36 4 0.8 3-5 8 25-75 105 0.4
CSP-45 7 2.3 3-6 10 25-75 105 0.7

*1Bei Hydraulikdruck von 70 bar. Spannt ein Spanner direkt auf ein Abstützelement, muss die Stützkraft das 1.5fache der zulässigen Belastungskraft betragen.

CSP Abstützelemente Diagramm Hydraulikdruck und Abstützkraft
CSP Abstützelemente Diagramm Belastung und Verformung
CSP-ALK Technische Zeichnung Hydraulisches Abstützelement für Niederdruck, 70 bar
ModelCSP-26ALKCSP-3ABLKCSP-36ALKCSP-45ALK
A
48.2 51.7 49.7 59.2
B 57 62 58 71
C 63 69 65 78
D 72.5 81 77 92
ØE 10 12 15 16
ØF 24.3 28.2 34.2 43.2
G 8.4 9.4 9.4 9
H 24 27 32 41
J 8 10 13 13
K M26x1.5 M30x1.5 M36x1.5 M45x1.5
L M6x1 M8x1.25 M10x1.5 M10x1.5
ØM 9.5 11.5 12.5 12.5
N 8 10 11 11
ØP 2.6 3 3 3
ØS 7.5 9 9 9
ØT 24.5 28.5 34.5 43.5
U 9 11 13 16
ØFA 4.5 6 7.8 7.8
FB 1.5 1.9 1.9 1.9
FC 3 4 4 4
FC 7.5 9 9 9
ØFE 3.5 4.3 5 5
O-Ring EA S5 S6 S8 S8
O-Ring EB AS568-013 AS568-014 AS568-014 AS568-015
O-Ring EC AS568-020 AS568-022 AS568-026 AS568-030
CAD
CSP-ALP Technische Zeichnung Hydraulisches Abstützelement für Niederdruck, 70 bar
ModelCSP-26ALPCSP-30ALPCSP-36ALPCSP-45ALP
A
49 54 48 60
B 57 62 58 71
C 63 69 65 78
D 72.5 81 77 92
ØE 10 12 15 16
ØF 24.3 28.2 34.2 43.2
G 8.4 9.4 9.5 9.4
H 22 24 30 36
J 8 10 13 13
K M26x1.5 M30x1.5 M36x1.5 M45x1.5
L M6x1 M8x1.25 M10x1.5 M10x1.5
ØM 9.5 11.5 12.5 12.5
N 8 10 11 11
ØP 2.6 3 3 3
ØS 7.5 9 9 9
ØT 24.5 28.5 34.5 43.5
U 9 11 13 16
ØFA 4.5 6 7.8 7.8
FB 1.5 1.9 1.9 1.9
FC 3 4 4 4
FC 7.5 9 9 9
ØFE 3.5 4.3 5 5
O-Ring EA S5 S6 S8 S8
O-Ring EB AS568-013 AS568-014 AS568-014 AS568-015
O-Ring EC AS568-020 AS568-022 AS568-026 AS568-030
CAD
