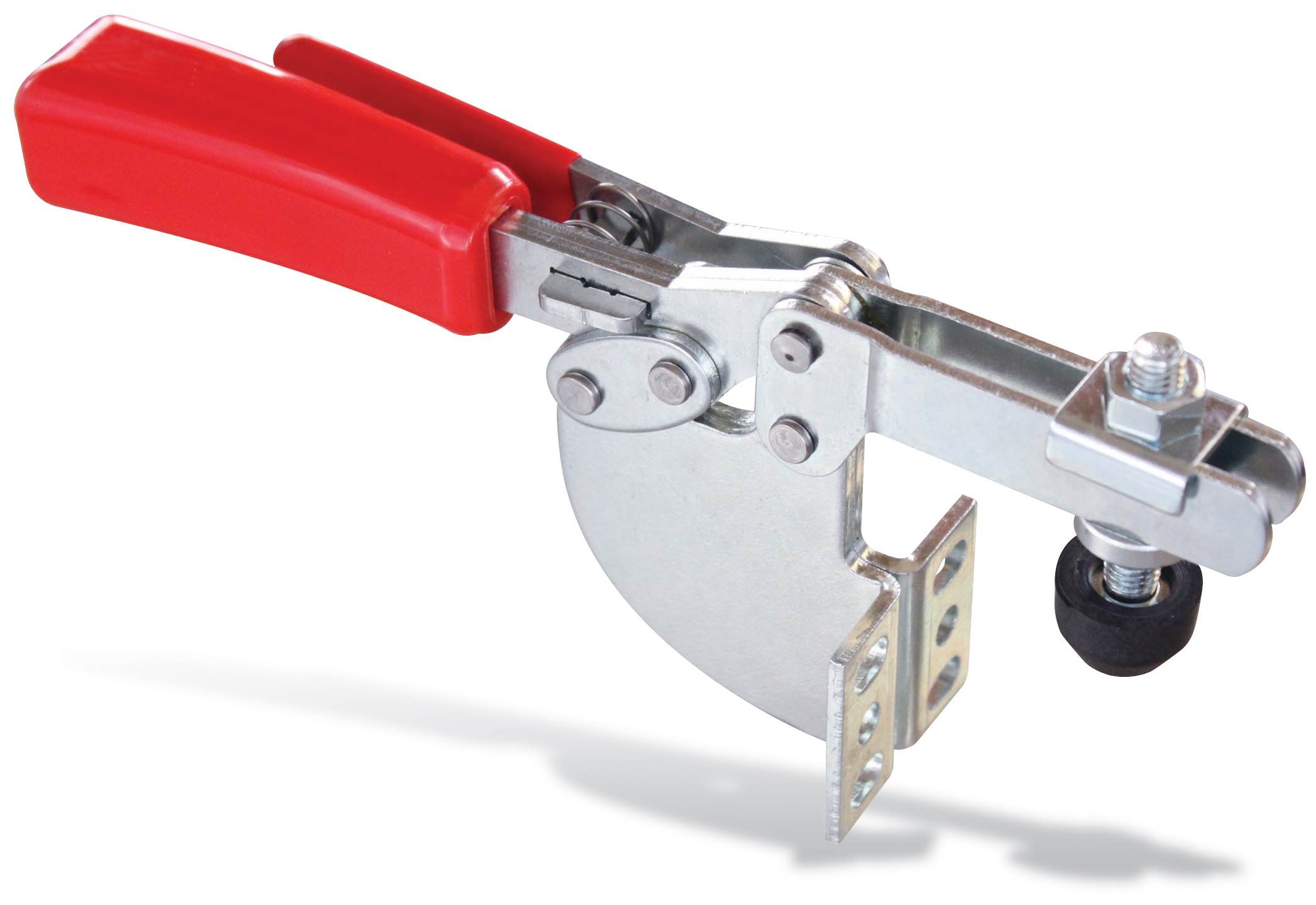

Horizontal-Kniehebelspanner Winkeluß und Sicherheitsverriegelung
- Qualitätsstahl verzinkt und passiviert
- verstellbarer offener Haltearm mit Verliersicherung der Andrückschraube an den Enden
- Niete aus nichtrostendem Stahl in einsatzgehärteten Buchsen
- Gefettete Lager- und Gelenkstellen
- Integrierte Sicherheitsverriegelung zur mechanischen Arretierung in Spannstellung
- Mechanik mit präventiver Funktion zur Erhöhung der Bediener-Sicherheit
- Komplett mit vergüteter, verzinkter Andrückschraube mit Mutter und Scheibe (FK 8.8)
- Hochwertiger Gummi-Druckstück bildet mit der Andrückschraube eine gesamte Einheit
- Gummi-Druckstück ist öl- und hitzebeständig
- Ölbeständiger roter Softgrip-Handgriff, robust und ergonomisch geformt
- Rostfreie Ausführung aus Edelstahl für Lebensmittel- und Pharmaindustrie auf Anfrage
- Unter anderem passend als Alternative zu 6833S Gr. 3, 93179 usw.
- CAD-Daten stehen weiter unten zum kostenlosen Download zur Verfügung !
Produktdaten & Varianten
Bestell-
nummer |
Größe |
F1 | F2 | Gesamt-
höhe | Gesamt-
länge |
Andruck-
schraube | Gewicht | Preis |
CAD |
PDF |
| [kN] | [kN] | [mm] | [mm] | [M x L] | [g] | [EUR] |
| M22-3 |
3 |
1.8 |
2.5 |
86 |
221 |
M8 x 45 |
400 |
auf Anfrage |
|
-
|
| Bestellnr. | a | b | c | d | e | f | g | h | i | k | m | n | o | r | p | q | CAD |
|---|
| M22-3 |
61 |
23 |
21 |
12 |
38 |
7 |
15 |
72 |
28 |
8 |
42 |
6.5 |
24 |
3 |
58 |
8 |
|
