DST-36330-A Pneumatik Schubstangenspanner 11360N

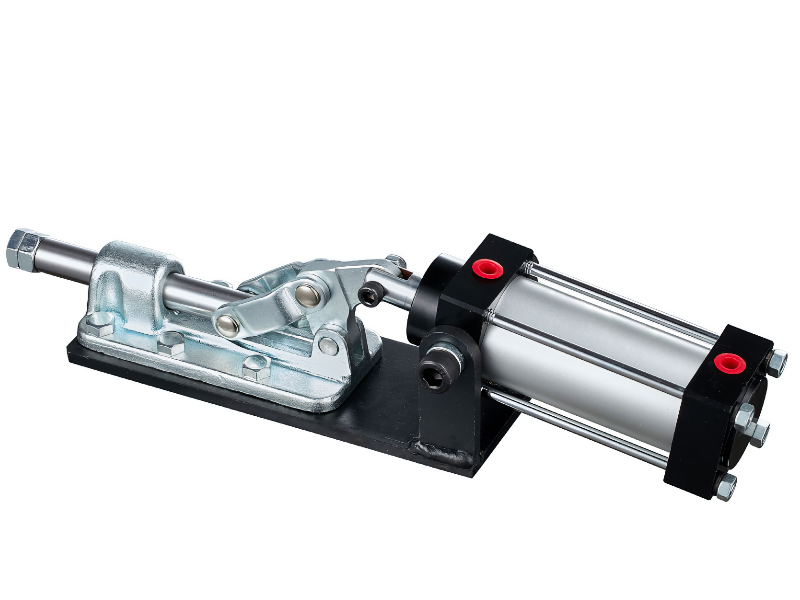

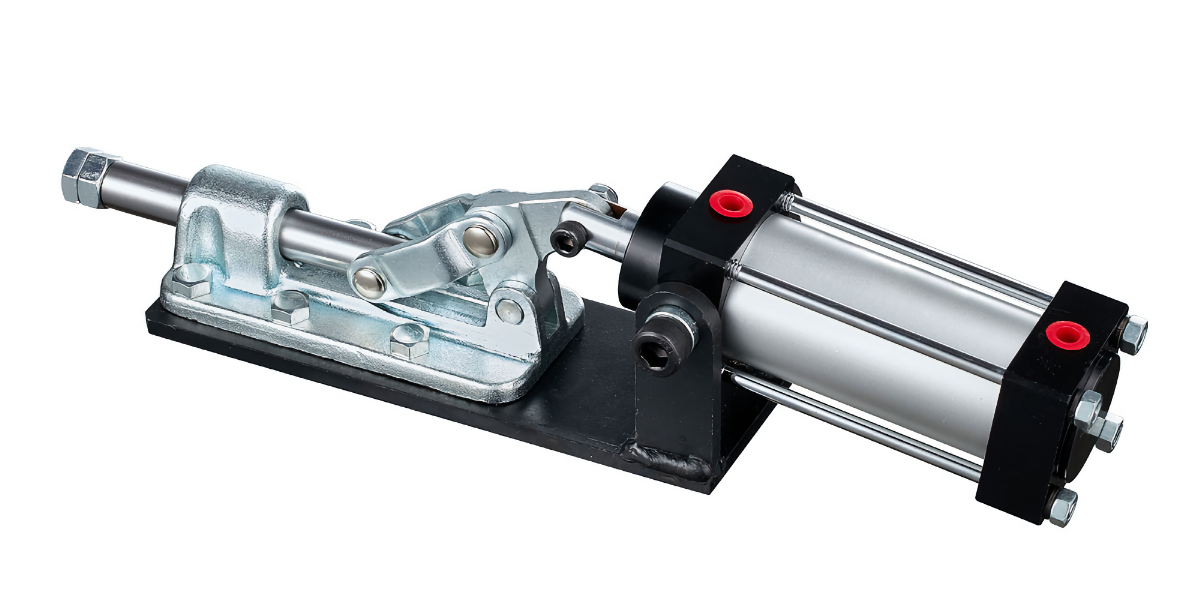

DST-36330-A Pneumatik Schubstangenspanner mit Gußkörper 11360N

Pneumatischer Schubstangenspanner mit Gußkörper:

schwere Ausführung mit Gußkörper für lange Lebensdauer
doppelt wirkender Druckluftzylinder, anschlußfertig montiert
Pneumatische Version von DST-36330-M manuell
Hebelteile und Schubstange: Qualitätsstahl, verzinkt und passiviert
Optional mit Magnetkolben für Endlagenabfrage lieferbar
Näherungsschalter als Zubehör zur Positionsabfrage erhältlich
max. Haltekraft : 11360N
CAD-Datei und Preise auf Anfrage !

Technische Zeichnung (Download)

Modell-Nr.	DST-36330-A
Haltekraft	11360N
Gewicht	2570g
Kolbendurchmesser	40 mm
Kolbenhub	28 mm
Kolbenfläche	12,56 cm²
max. Betriebsdruck	10 bar
Anschlussgewinde	G 1/8
Preis	auf Anfrage

▼ Zeichnung/Datenblatt in mm [inch]

DST-36330-A Datenblatt Pneumatik Schubstangenspanner 11360N
