Serie YD-0832 - Anschlagwirbel mit Innengewinde

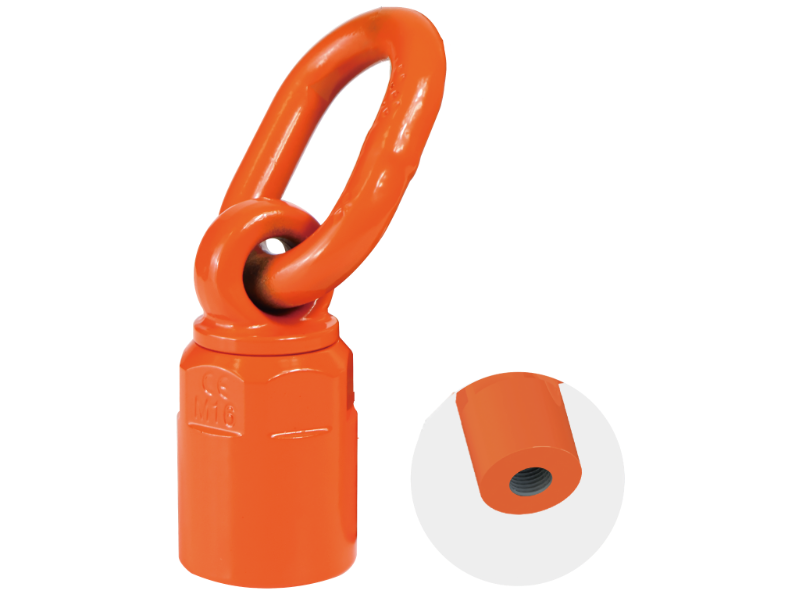

Anschlagwirbel - Schraubbarer Anschlagpunkt mit Innengewinde:
- Anwendungsbereiche : Drehbare Anschlagwirbel (Anschlagpunkte) werden zum Heben von Lasten und zur Ladungssicherung eingesetzt. Anschlagpunkte sind eine Verbindung zwischen Last und Hebemittel und werden eingesetzt, wenn Lasten gehoben oder bewegt werden müssen.
- Material : Qualittässtahl legiert, geschmiedet und hochfest vergütet
- rot lackiert und epoxidbeschichtet für eine besonders hohe Korrosionsbeständigkeit
- Anschlagwirbel 360° drehbar, Öse 230° selbstrichtend schwenkbar
- kompakte leichte Bauweise, allseitig belastbar
- Eingeprägte Nenngröße, Tragfähigkeit und mögliche Belastungsrichtungen
- keine CE-Kennzeichnung
- kugelgelagert für eine leichtgängige Dreh- und Schwenkbewegung
- Mit 4-fachem Sicherheitsfaktor gegen Bruch (in alle Richtungen der Traglast)
- Anschlagwirbel 100% elektromagnetisch rissgeprüft !
- Verwendung mit einer 10.9 rissgeprüften Schraube
- Lieferbar als metrisches Regelgewinde, metrisches Feingewinde, Regelgewinde UNC, Feingewinde UNF und BSW Bristish Whitworth-Zollgewinde.
Eckdaten der Baureihe :
- Serie : YD-0832
- Traglast : 0,4t bis 40t
- Gewinde : M8x1.25 bis M100x6.0 (Gewindetoleranz : 6g)

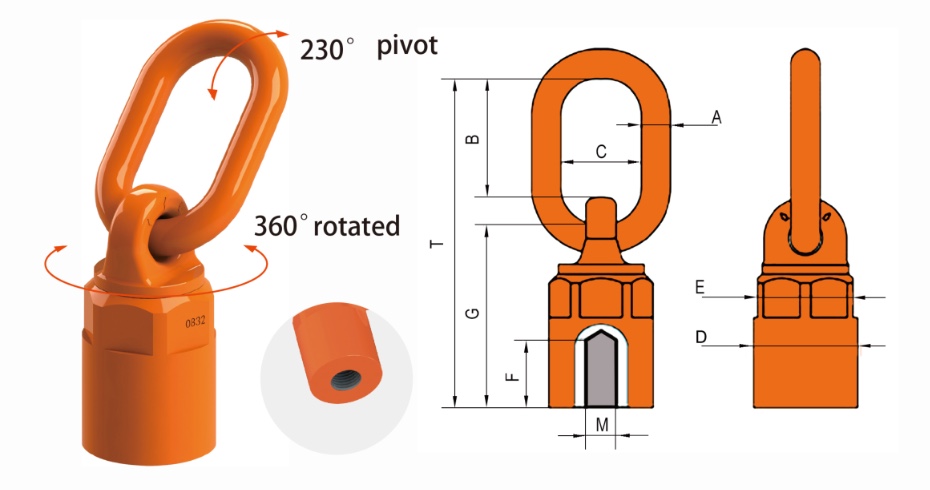

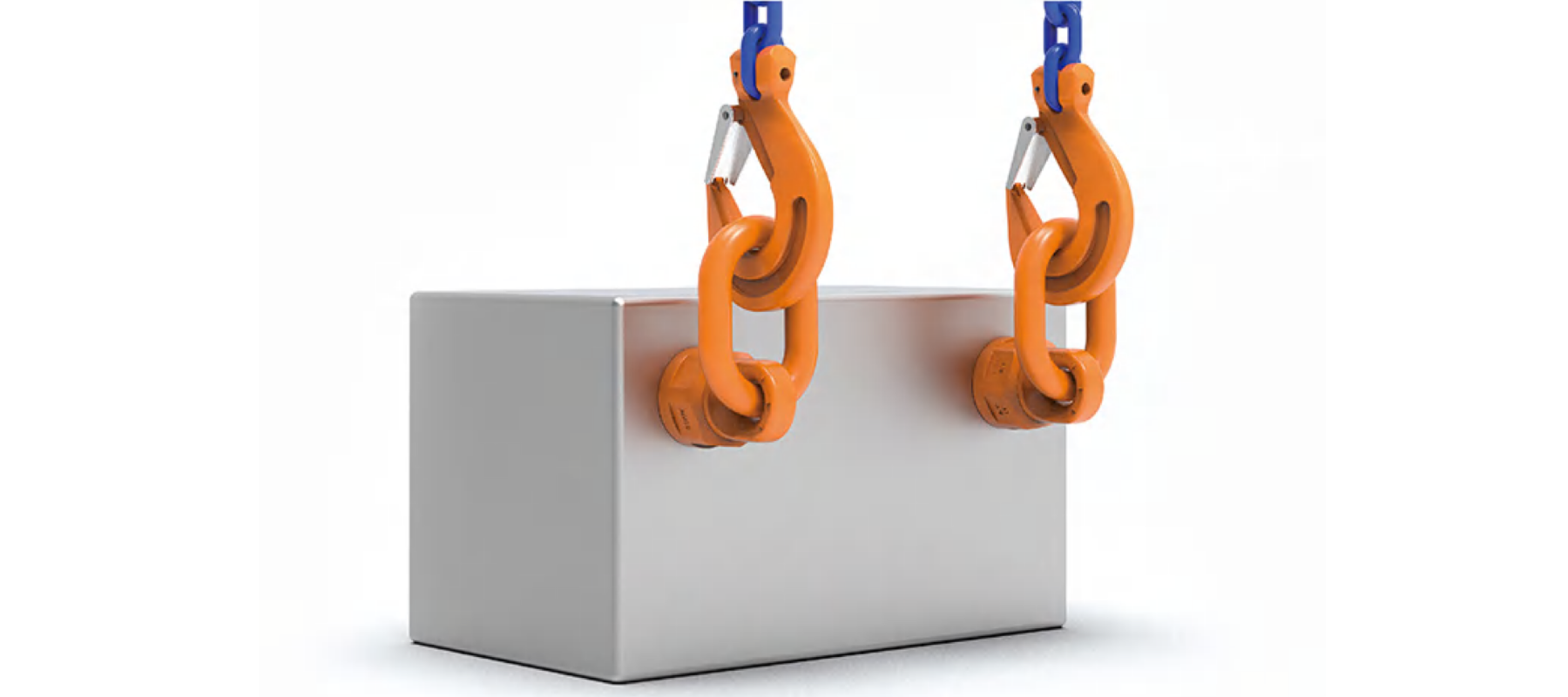

| Bestellnummer | Tragfähigkeit [t] | Gewinde M | Abmessungen [mm] | Gewicht [kg] | |||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| E | A±2 | B±3 | C | D | F±3 | G | K | ||||
| YD-0832-M8 | 0.40 | M8x1.25 | 15 | 30 | 43.5 | 82 | 12 | 125.5 | 40 | 37.0 | 0.6 |
| YD-0832-M10 | 0.60 | M10x1.50 | 15 | 30 | 43.5 | 82 | 12 | 125.5 | 40 | 37.0 | 0.6 |
| YD-0832-M12 | 0.70 | M12x1.75 | 15 | 30 | 43.5 | 82 | 12 | 125.5 | 40 | 37.0 | 0.6 |
| YD-0832-M14 | 1.25 | M14x2.00 | 20 | 30 | 43.5 | 82 | 12 | 125.5 | 40 | 37.0 | 0.6 |
| YD-0832-M16 | 1.50 | M16x2.00 | 20 | 30 | 43.5 | 82 | 12 | 125.5 | 40 | 37.0 | 0.6 |
| YD-0832-M18 | 2.00 | M18x2.50 | 25 | 40 | 67.0 | 128.0 | 20 | 195.0 | 70 | 64.5 | 3.2 |
| YD-0832-M20 | 2.50 | M20x2.50 | 25 | 40 | 67.0 | 128.0 | 20 | 195.0 | 70 | 64.5 | 3.2 |
| YD-0832-M22 | 2.50 | M22x2.50 | 25 | 40 | 67.0 | 128.0 | 20 | 195.0 | 70 | 64.5 | 3.2 |
| YD-0832-M24 | 4.00 | M24x3.00 | 30 | 40 | 67.0 | 128.0 | 20 | 195.0 | 70 | 64.5 | 3.2 |
| YD-0832-M30 | 6.00 | M30x3.50 | 40 | 51 | 95.0 | 164.0 | 22 | 259.0 | 79 | 74.0 | 5.3 |
| YD-0832-M33 | 7.50 | M33x3.50 | 40 | 51 | 95.0 | 164.0 | 22 | 259.0 | 79 | 74.0 | 5.3 |
| YD-0832-M36 | 10.00 | M36x4.00 | 45 | 51 | 95.0 | 164.0 | 22 | 259.0 | 79 | 74.0 | 5.3 |
| YD-0832-M39 | 10.00 | M39x4.00 | 45 | 51 | 95.0 | 164.0 | 22 | 259.0 | 79 | 74.0 | 5.3 |
| YD-0832-M42 | 13.00 | M42x4.50 | 63 | 65 | 108.0 | 190.5 | 26 | 298.5 | 93 | 85.0 | 8.7 |
| YD-0832-M45 | 13.00 | M45x4.50 | 68 | 65 | 108.0 | 190.5 | 26 | 298.5 | 93 | 85.0 | 8.7 |
| YD-0832-M48 | 14.00 | M48x5.00 | 68 | 65 | 108.0 | 190.5 | 26 | 298.5 | 93 | 85.0 | 8.7 |
| YD-0832-M56 | 20.00 | M56x5.50 | 84 | 70 | 120.0 | 254.0 | 32 | 374.0 | 105 | 95.0 | 14.0 |
| YD-0832-M60 | 20.00 | M60x5.50 | 90 | 70 | 120.0 | 254.0 | 32 | 374.0 | 105 | 95.0 | 14.0 |
| YD-0832-M64 | 20.00 | M64x6.00 | 95 | 70 | 120.0 | 254.0 | 32 | 374.0 | 105 | 95.0 | 14.0 |
| YD-0832-M72 | 31.50 | M72x6.00 | 108 | 90 | 138.0 | 347.0 | 48 | 485.0 | 169 | 155.0 | 47.0 |
| YD-0832-M80 | 35.00 | M80x6.00 | 120 | 90 | 138.0 | 352.0 | 48 | 490.0 | 169 | 155.0 | 48.0 |
| YD-0832-M90 | 40.00 | M90x6.00 | 135 | 90 | 138.0 | 388.0 | 48 | 526.0 | 169 | 155.0 | 51.0 |
| YD-0832-M100 | 40.00 | M100x6.00 | 135 | 90 | 138.0 | 388.0 | 48 | 526.0 | 169 | 155.0 | 50.0 |
 |  |  |  |  |  |  |  | ||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Strangzahl | 1 | 2 | 1 | 2 | 2 | 2 | 3-4 | 3-4 | |||
| Neigungswinkel | 0° | 0° | 90° | 90° | 0-45° | 45-60° | asymm. | 0-45° | 45-60° | asymm. | |
| Bestellnummer | Gewinde M | Tragfähigkeit [t] | |||||||||
| YD-0832-M8 | 8 | 0.6 | 1.2 | 0.40 | 0.8 | 0.6 | 0.4 | 0.4 | 0.8 | 0.6 | 0.4 |
| YD-0832-M10 | 10 | 0.9 | 1.8 | 0.60 | 1.2 | 0.8 | 0.6 | 0.6 | 1.3 | 0.9 | 0.6 |
| YD0-832-M12 | 12 | 1.2 | 2.4 | 0.70 | 1.4 | 1.0 | 0.7 | 0.7 | 1.5 | 1.1 | 0.7 |
| YD-0832-M14 | 14 | 2.0 | 4.0 | 1.25 | 2.5 | 1.8 | 1.3 | 1.3 | 2.6 | 1.9 | 1.3 |
| YD-0832-M16 | 16 | 2.6 | 5.2 | 1.50 | 3.0 | 2.1 | 1.5 | 1.5 | 3.2 | 2.3 | 1.5 |
| YD-0832-M18 | 18 | 3.6 | 7.2 | 2.00 | 4.0 | 2.8 | 2.0 | 2.0 | 4.2 | 3.0 | 2.0 |
| YD-0832-M20 | 20 | 4.0 | 8.0 | 2.50 | 5.0 | 3.5 | 2.5 | 2.5 | 5.3 | 3.8 | 2.5 |
| YD-0832-M22 | 22 | 4.0 | 8.0 | 2.50 | 5.0 | 3.5 | 2.5 | 2.5 | 5.3 | 3.8 | 2.5 |
| YD-0832-M24 | 24 | 7.0 | 14.0 | 4.00 | 8.0 | 5.6 | 4.0 | 4.0 | 8.4 | 6.0 | 4.0 |
| YD-0832-M27 | 27 | 7.0 | 14.0 | 4.00 | 8.0 | 5.6 | 4.0 | 4.0 | 8.4 | 6.0 | 4.0 |
| YD-0832-M30 | 30 | 10.0 | 20.0 | 6.00 | 12.0 | 8.4 | 6.0 | 6.0 | 12.6 | 9.0 | 6.0 |
| YD-0832-M33 | 33 | 15.0 | 30.0 | 7.50 | 15.0 | 10.5 | 7.5 | 7.5 | 15.8 | 11.3 | 7.5 |
| YD-0832-M36 | 36 | 15.0 | 30.0 | 10.00 | 20.0 | 14.0 | 10.0 | 10.0 | 21.0 | 15.0 | 10.0 |
| YD-0832-M39 | 39 | 15.0 | 30.0 | 10.00 | 20.0 | 14.0 | 10.0 | 10.0 | 21.0 | 15.0 | 10.0 |
| YD-0832-M42 | 42 | 17.0 | 34.0 | 13.00 | 26.0 | 18.2 | 13.0 | 13.0 | 27.3 | 19.5 | 13.0 |
| YD-0832-M45 | 45 | 17.0 | 34.0 | 13.00 | 26.0 | 18.2 | 13.0 | 13.0 | 27.3 | 19.5 | 13.0 |
| YD-0832-M48 | 48 | 18.0 | 36.0 | 14.00 | 28.0 | 19.6 | 14.0 | 14.0 | 29.4 | 21.0 | 14.0 |
| YD-0832-M52 | 52 | 25.0 | 50.0 | 20.00 | 40.0 | 28.0 | 20.0 | 20.0 | 42.0 | 30.0 | 20.0 |
| YD-0832-M56 | 56 | 28.0 | 56.0 | 20.00 | 40.0 | 28.0 | 20.0 | 20.0 | 42.0 | 30.0 | 20.0 |
| YD-0832-M60 | 60 | 28.0 | 56 | 20.0 | 40 | 28.0 | 20.0 | 20.0 | 42.0 | 30.0 | 20.0 |
| YD-0832-M64 | 64 | 28.0 | 56 | 20.0 | 40 | 28.0 | 20.0 | 20.0 | 42.0 | 30.0 | 20.0 |
| YD0832-M72B | 72 | 40.0 | 80 | 31.5 | 63 | 44.1 | 31.5 | 31.5 | 66.2 | 47.3 | 31.5 |
| YD0832-M80B | 80 | 40.0 | 80 | 35.0 | 70 | 49.0 | 35.0 | 35.0 | 73.5 | 52.5 | 35.0 |
| YD-0832-M90 | 90 | 50.0 | 100 | 40.0 | 80 | 56.0 | 40.0 | 40.0 | 84.0 | 60.0 | 40.0 |
| YD-0832-M100 | 100 | 50.0 | 100 | 40.0 | 80 | 56.0 | 40.0 | 40.0 | 84.0 | 60.0 | 40.0 |
