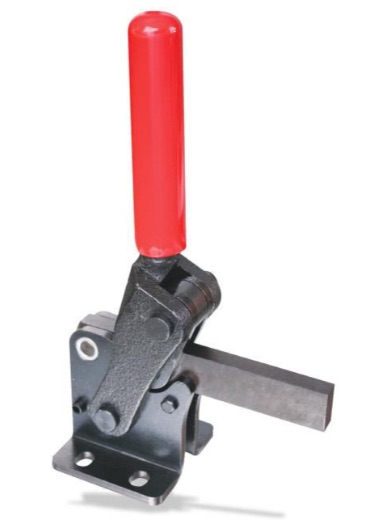

M33 Schwerer Senkrechtspanner mit waagrechtem Fuß

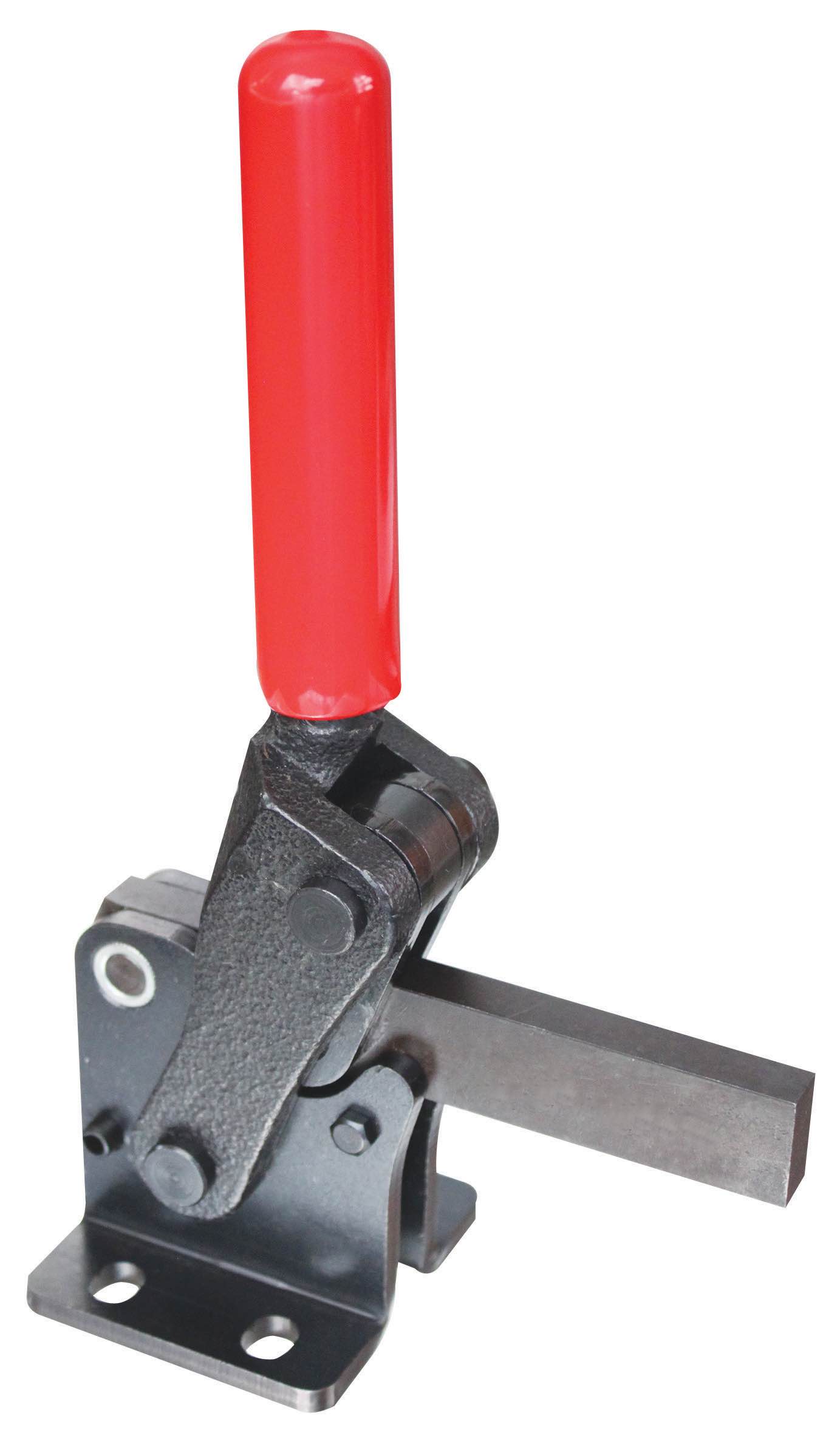

M33 Schwerer Senkrechtspanner mit waagrechtem Fuss für hohe Spann- und Haltekräfte

Schwerer Senkrechtspanner-Schnellspanner vertikal mit waagrechtem Fuß :

Modulspanner-Modularer Senkrechtspanner für besonders hohe Spann- und Haltekräfte
Schwere Ausführung mit waagrechtem Fuß
Material : brünierter Qualitätsstahl
Hebelarm : aus brünierter Stahlguß
Robuster, ölbeständiger roter Handgriff
Geriebene und einsatzgehärtete Lagerbuchsen.
Bolzen sind gehärtet, geschliffen und dauerhaft gefettet.
Gängigkeit kann an der Klemmmutter am Hebelarm eingestellt werden.
Komplett mit vergüteter, verzinkter Andrückschraube
ersetzt u.a. AMF 6811P, Destaco usw...
Die CAD-Daten stehen unten zum Downloaden zur Verfügung !

Produktdatenblatt (Download)

Größe Size	F1 ⇧ [kN]	Gesamt- höhe	Gesamt länge	Andrück- schraube	Gewicht [g]	Preise ab [EUR]	Bestell- Nummer
2	2,5	127	85	M6 x 50	320	68,90	M33-2
4	7,0	218	148	M12 x 80	970	84,90	M33-4
6	10,0	265	182	M12 x 110	1750	99,60	M33-6

▼ Zeichnung/Datenblatt in [mm]

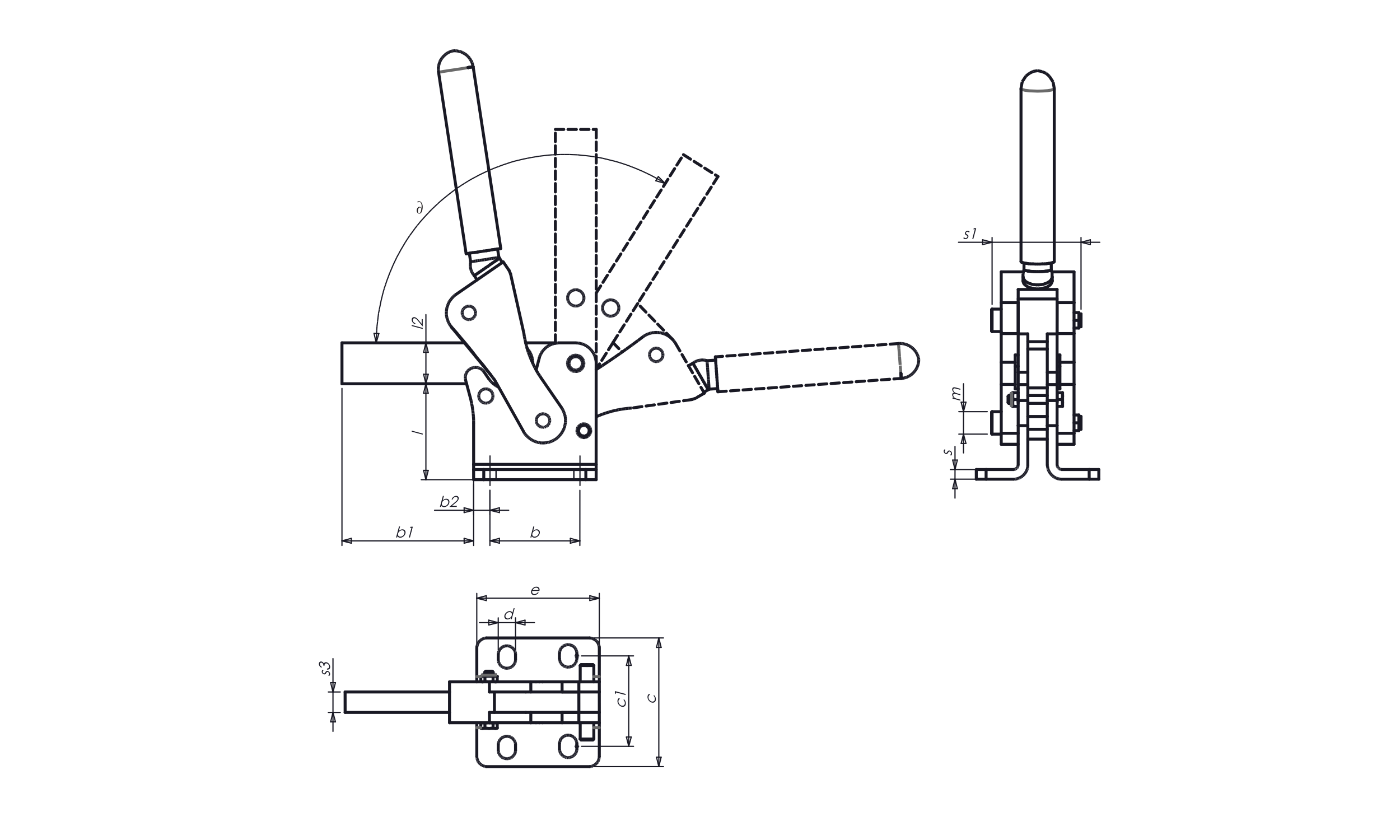

M33 Zeichnung Schwerer Senkrechtspanner mit waagrechtem Fuss

Bestell- Nummer	Größe	b	b1	b2	c	c1	d	e	l	l2	m	s	s1	s3	∂	CAD
M33-2	2	20	39.7	8.5	47	32	6.5	37	24.8	15	M6	3	31	6	120°	a. A.
M33-4	4	30	70	15	63	44	8.5	60	47	20	M8	5	46	10	120°
M33-6	6	45	95	15	75	52	10.5	75	67	25	M10	5	60	12	120°

▼ Modulspanner Zubehör

Modulspanner Zubehoer

Modulspanner Zubehoer Uebersicht

▼ Anwendungsbeispiele - Schwerer Senkrechtspanner

Anwendungsbeispiel Schwere Senkrechtspanner
