HBCT Hydraulikzylinder-Blockzylinder

Hydraulikzylinder in kompakter Blockversion
robust, zuverlässig und langlebig
Einsatzgebiet : Universell verwendbar für alle hydraulisch betätigten linearen Bewegungen, automatisierte Anlagen bzw. zeit- und taktgebundene Spann- und Entspannvorgänge
doppelt wirkende Zylinder erzeugen sowohl Druck- als auch Zugkräfte
optional mit einseitiger oder beiseitiger (durchgehender) Kolbenstange, mit O-Ringanschluss
Betriebdruck : 5 bis 140 bar
große Auswahl an Kolbendurchmesser, Hubbereiche und Kraftbereiche
vielfältige Befestigungs- und Anschlussmöglichten
Werkstoff Zylindergehäuse : C45 Vergütungsstahl
Die HCBM-Serie ermöglicht eine Endlagenkontrolle durch die Verwendung optionaler Sensoren
Auf Anfrage sind Sonderausführungen lieferbar

➝ CAD-Datei und Preise auf Anfrage !

Beispiel Bestellnummer : HBCT - SD 32 X 20 N

HBCT	BAUREIHE	HCBT
SD	Ausführung	SD : Axiale Standard-Kolbenstange SW : Axiale durchgehende Kolbenstange SDMA: Axial, O-Ringanschluss vorne SDMB: Axial, O-Ringanschluss hinten LA : Laterale Standard-Kolbenstange LW : Laterale durchgehende Kolbenstange LAM : Lateral, O-Ringanschluss, Standard-Kolbenstange LWM : Lateral, O-Ringanschluss, durchgehendeKolbenstange
32	Kolbendurchmesser [mm]	Ø20, Ø25, Ø32, Ø40, Ø50, Ø63, Ø80 [mm]
20	Standard-Hub	siehe Übersicht für Abmessungen
N	Ausführung Kolbenstange	N : Innengewinde W : Aussengewinde

Ausführung	SD - SDM							SW - LA - LW				LAM - LMW
Stroke/Bore	Ø20	Ø25	Ø32	Ø40	Ø50	Ø63	Ø80	Ø32	Ø40	Ø50	Ø63	Ø32	Ø40	Ø50	Ø63
5	✅	✅	✅	✅	✅	✅	✅	✅	✅	✅	✅	✅	✅	✅	✅
10	✅	✅	✅	✅	✅	✅	✅	✅	✅	✅	✅	✅	✅	✅	✅
15	✅	✅	✅	✅	✅	✅	✅	✅	✅	✅	✅	✅	✅	✅	✅
20	✅	✅	✅	✅	✅	✅	✅	✅	✅	✅	✅	✅	✅	✅	✅
25	✅	✅	✅	✅	✅	✅	✅	✅	✅	✅	✅	✅	✅	✅	✅
30	✅	✅	✅	✅	✅	✅	✅	✅	✅	✅	✅	✅	✅	✅	✅
40	✅	✅	✅	✅	✅	✅	✅	✅	✅	✅	✅	✅	✅	✅	✅
50	✅	✅	✅	✅	✅	✅	✅	✅	✅	✅	✅	✅	✅	✅	✅

Kolben-Ø [mm]	Stangen-Ø [mm]	Kolbenfläche [cm²]		bei 10bar kgf/cm²		bei 35bar kgf/cm²		bei 70bar kgf/cm²		bei 100bar kgf/cm²		bei 140bar kgf/cm²
Kolben-Ø [mm]	Stangen-Ø [mm]	stoßend	ziehend	Druckkraft	Zugkraft	Druckkraft	Zugkraft	Druckkraft	Zugkraft	Druckkraft	Zugkraft	Druckkraft	Zugkraft
20	12	3.14	2.01	31	20	110	71	220	141	314	201	440	281
25	14	4.91	3.37	49	34	172	118	344	236	491	337	687	472
32	20	8.04	4.9	80	49	281	172	563	343	804	490	1126	686
40	25	12.57	7.66	126	77	440	268	880	536	1257	766	1760	1072
50	30	19.64	12.57	196	126	687	440	1375	880	1964	1257	2750	1760
63	35	31.17	21.55	312	216	1091	754	2182	1509	3117	2155	4364	3017
80	45	50.27	34.37	503	344	1759	1203	3519	2406	5027	3437	7038	4812

GRÖSSE	A	AL	AN	AW	B	BB	C	CL	D	SW	E	F	H	K	M	N	W	WL	P1	P2	P3	R	PT
Ø20	51	71.5	-	-	43	-	8	6	12	10	42	30	5.5	5.6	9	M8x1.25x12D	M10x1.25	20	22.5	11	-	5	PT1/8
Ø25	53	75	-	-	45	-	8	6	14	12	48	36	5.5	5.6	9	M10x1.5x15D	M12x1.25	22	23	12	-	5	PT1/8
Ø32	64	89	89	139	54	69	10	7	20	17	62	47	6.5	6.8	11	M12x1.75x15D	M16x1.5	25	28	14	13	10	PT1/4
Ø40	65	95	90	150	55	70	10	7	25	22	70	52	9	9	14	M16x2.0x20D	M22x1.5	30	28	15	14	10	PT1/4
Ø50	71	106	97	167	60	75	11	8	30	27	80	58	11	11	18	M20x2.5x25D	M26x1.5	35	29.5	18	16	10	PT1/4
Ø63	80	120	108	188	67	82	13	10	35	32	94	69	13	13	20	M27x3.0x35D	M30x1.5	40	31	20	20	10	PT3/8
Ø80	95	140	127	217	78	93	17	14	45	41	114	86	15	15	22	M30x3.5x35D	M39x1.5	45	33	27	27	15	PT3/8

KOLBEN-Ø	A	AL	B	C	CL	D	SW	E	F	H	K	M	N	W	WL	P1	R1	O1	P2	R2	O2
Ø20	51	71	43	8	6	12	10	42	30	5.5	5.6	9	M8x1.25x12D	M10x1.25	20	16.5	13	P3	13	11	P5
Ø25	53	75	45	8	6	14	12	48	36	5.5	5.6	9	M10x1.5x15D	M12x1.25	22	19.5	18	P4	16	13	P7
Ø32	64	89	54	10	7	20	17	62	47	6.5	6.8	11	M12x1.75x15D	M16x1.5	25	24	24	P6	20	20	P9
Ø40	65	95	55	10	7	25	22	70	52	9	9	14	M16x2.0x20D	M22x1.5	30	27	26	P6	24	20	P9
Ø50	71	106	60	11	8	30	27	80	58	11	11	18	M20x2.5x25D	M26x1.5	35	32	27	P6	29	20	P9
Ø63	80	120	67	13	10	35	32	94	69	13	13	20	M27x3.0x35D	M30x1.5	40	38	35	P8	35	26	P11
Ø80	95	140	78	17	14	45	41	114	86	15	15	22	M30x3.5x35D	M39x1.5	45	47	45	P11	44	30	P11

KOLBEN-Ø	A	AL	AN	AW	B	BB	C	CL	D	SW	EA	EB	LH	FA	FB	FF	H	K	M	N	W	WL	P1	P2	P3	R	PT	KW	KT	KL	KA	KB
Ø32	64	89	89	139	54	69	10	7	20	17	70	56	25	56	24	32	9	9	14	M12x1.75x15D	M16x1.5	25	28	14	13	10	1/4	12	8	63	28	4.5
Ø40	65	95	90	150	55	70	10	7	25	22	80	64	29	62	23	32	11	11	18	M16x2.0x20D	M22x1.5	30	28	15	14	10	1/4	12	8	70	28	4.5
Ø50	71	106	97	167	60	75	11	8	30	27	94	74	34	74	27	35	13	13	20	M20x2.5x25D	M26x1.5	35	29.5	18	16	10	1/4	14	9	80	29	5
Ø63	80	120	108	188	67	82	13	10	35	32	114	89	42	90	32	42	15	15	22	M27x3.0x35D	M30x1.5	40	31	20	20	10	3/8	16	10	100	31	5.5

KOLBEN-Ø	A	AL	AN	AW	B	BB	C	CL	D	SW	EA	EB	LH	FA	FB	FF	H	K	M	N	W	WL	P1	P2	P3	R	O	KW	KT	KL	KB	KA
Ø32	64	89	89	139	54	69	10	7	20	17	70	56	25	56	24	32	9	9	14	M12x1.75x15D	M16x1.5	25	28	14	13	10	P9	12	8	63	4.5	38
Ø40	65	95	90	150	55	70	10	7	25	22	80	64	29	62	23	32	11	11	18	M16x2.0x20D	M22x1.5	30	28	15	14	10	P9	12	8	70	4.5	38
Ø50	71	106	97	167	60	75	11	8	30	27	94	74	34	74	27	35	13	13	20	M20x2.5x25D	M26x1.5	35	29.5	18	16	10	P11	14	9	80	5	40
Ø63	80	120	108	188	67	82	13	10	35	32	114	89	42	90	32	42	15	15	22	M27x3.0x35D	M30x1.5	40	31	20	20	10	P11	16	10	100	5.5	42

Beispiel Bestellnummer : HBCM - SD 32 X 20 N - S1

1	HBCM	BAUREIHE	HBCM
2	SD	Ausführung	SD : Axiale Standard-Kolbenstange SW : Axiale durchgehende Kolbenstange
3	32	Kolben-Innendurchmesser	Ø32, Ø40, Ø50, Ø63, Ø80 [mm]
4	20	Standard-Hub	10, 20, 30, 40, 50
5	N	Ausführung Kolbenstange	N : Innengewinde W : Aussengewinde
6	S1	Sensoren für Endlagenabfrage	S1 : 1 Stk. S2 : 2 Stk. Betriebsspannung : DC 4 . 24 V / AC 4 - 120V Strom: 5 - 50 mA

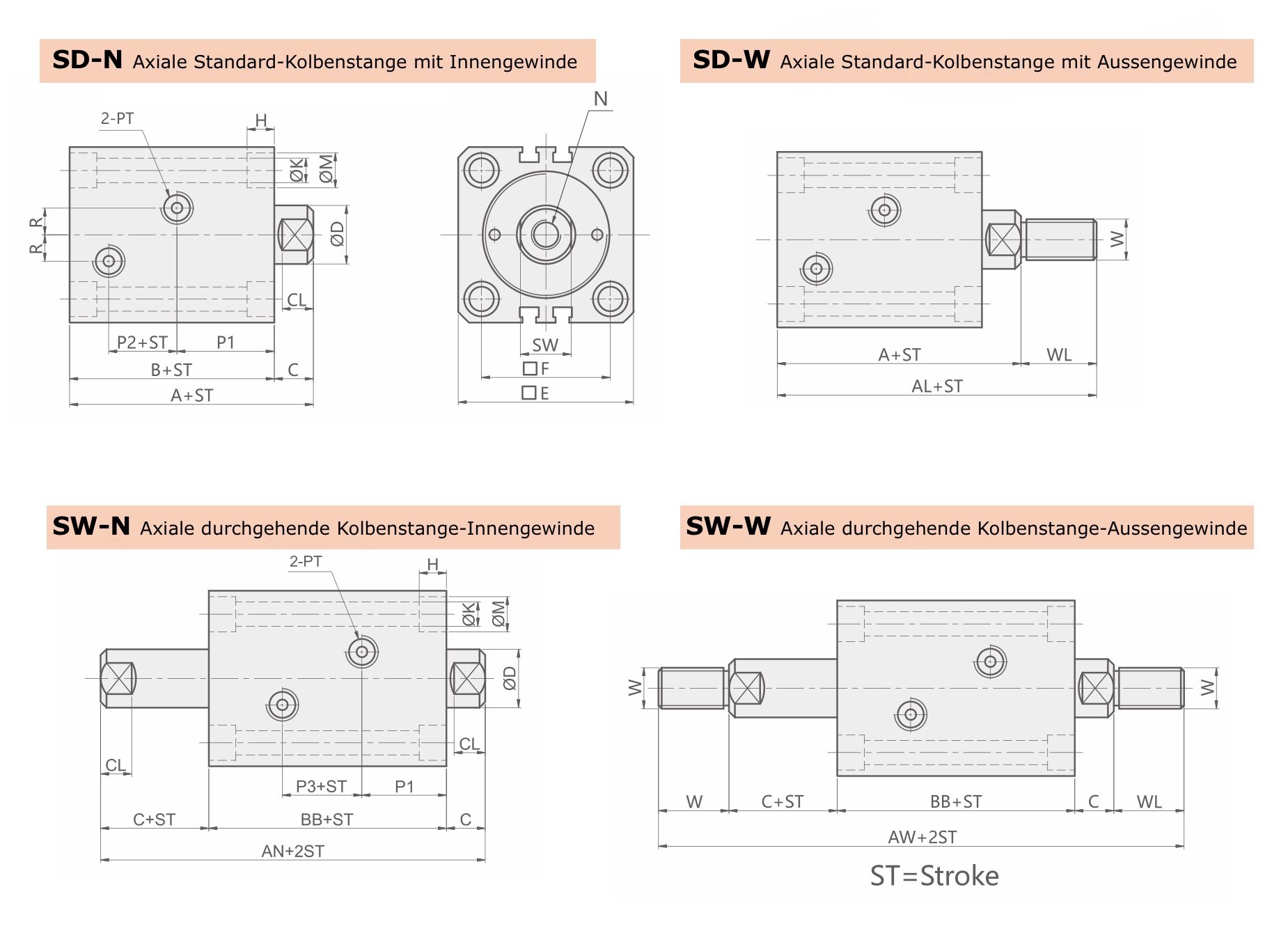

KOLBEN-Ø	A	AL	AN	AW	B	BB	C	CL	D	SW	E	F	H	K	M	N	W	WL	P1	P2	P3	R	PT
Ø32	83	108	104	154	73	84	10	7	20	17	62	47	6.5	6.8	11	M12x1.75x15D	M16x1.5	25	27	29	30	10	PT1/4
Ø40	80	110	101	161	70	81	10	7	25	21	70	52	9	9	14	M16x2.0x20D	M20x1.5	30	27	27	27	10	PT1/4
Ø50	86	121	109	179	75	87	11	8	30	27	80	58	11	11	18	M20x2.5x25D	M24x1.5	35	28	31	31	10	PT1/4
Ø63	97	142	120	210	84	94	13	10	35	32	94	69	13	13	20	M27x3.0x33D	M30x1.5	45	30	36	34	10	PT1/4
Ø80	112	167	140	250	95	106	17	14	40	37	114	86	15	15	22	M30x3.5x33D	M36x1.5	55	35	38	36	15	PT3/8
