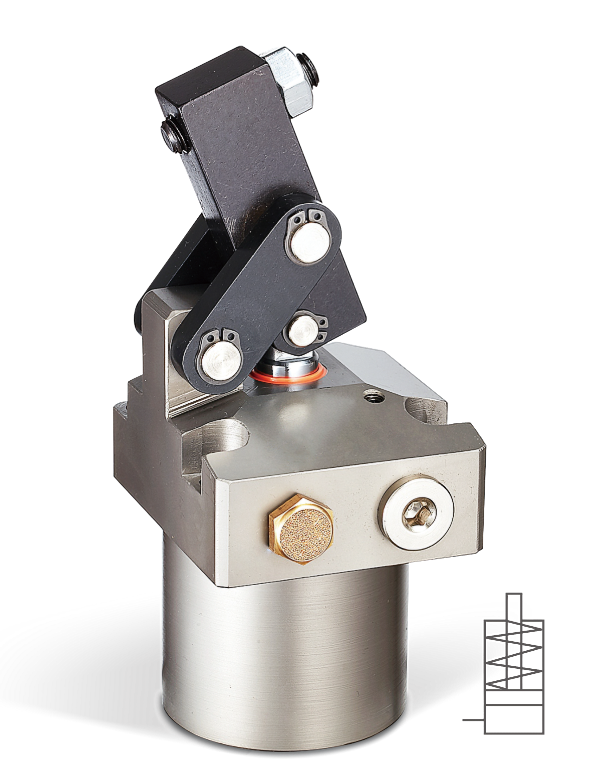

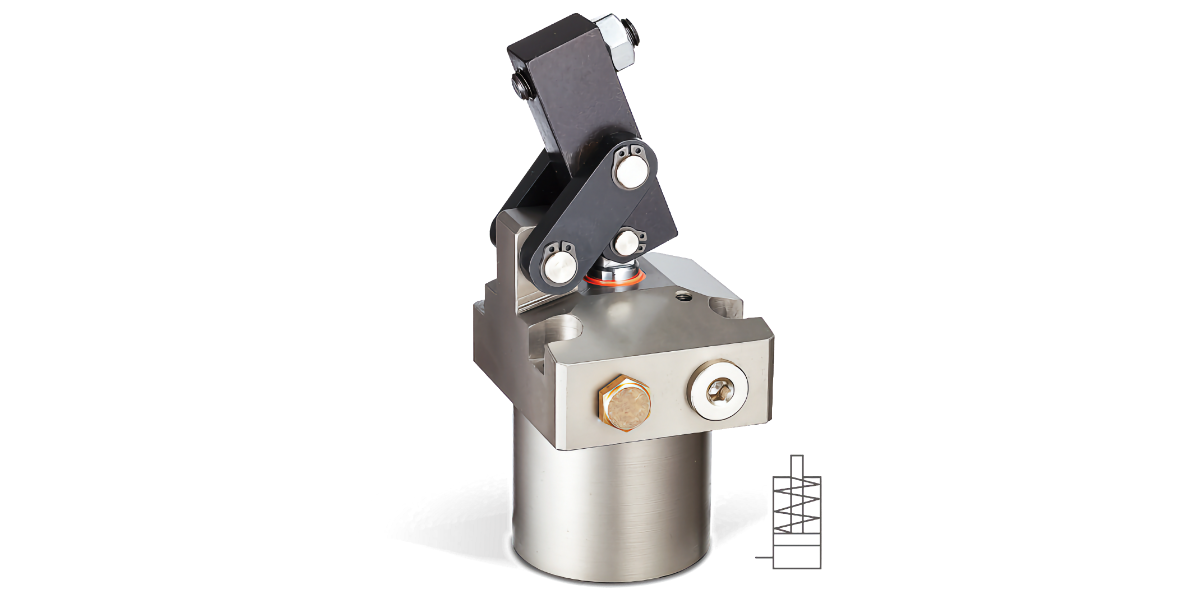

HLCT Hydraulischer Hebelspanner - einfach wirkend
HLCT Hydraulischer Hebelspanner – kompakte Bauform und hohe Spannkräfte
- Hochleistungsspanner in kleiner kompakter Baugröße
- Einfach wirkend mit Rückholfeder
- Gehäusebauform: Flansch oben (Oberflansch)
- Aufgrund der besonders geringen Abmessungen unter dem Flansch können Anschlussbohrungen und Versorgungsleitungen unter dem Spannelement verlaufen
- Diese besonders geringe Bauhöhe ermöglicht einen Einsatz in sehr engen Räumlichkeiten
- Hohe Spannkräfte von 2,45 kN bis 17,45 kN, abhängig von Baugröße und Hydraulikdruck
- Max. Betriebsdruck: 70 bar
- Min. Betriebsdruck: 25 bar
- Betriebstemperatur: -10 ~ +70 °C
- Diverse Kolbengrößen und wahlweise mit O-Ringanschluss (Typ Y) oder Rohrleitungsanschluss (Typ G)
Technische Hinweise:
- Die Spannkraft ist abhängig von der Spanneisenlänge und dem Hydraulikdruck.
- Verwendung mit vorgeschaltetem Stromregelventil empfohlen.
Ausführung / Service:
- Sonderausführungen und CAD-Daten sind auf Anfrage lieferbar.
Produktdatenblatt HLCT-Serie
Beispiel-Bestellcode:
HLCT - 02 L
Baureihe – Baugröße – Montagerichtung
| ① | HLCT | Baureihe | HLCT – Hydraulischer Hebelspanner einfach wirkend |
|---|---|---|---|
| ② | 02 | Baugröße | 02 / 04 / 06 / 10 / 16 / 25 |
| ③ | L | Montagerichtung des Spanneisens |
Leer: Standard vorne R: Rechts L: Links |
Spezifikationen HLCT Hebelspanner - einfach wirkend
| Modell-Nr. | Spannkraft bei 70 bar | Spannhub | Gesamthub | Ölbedarf Spannen | eff. Kolbenfläche Spannen | Rückhol- Federkraft |
|---|---|---|---|---|---|---|
| [kN] | [mm] | [mm] | [cm³] | [cm²] | [kN] | |
| HLCT-02 | 2,45 | 17,5 | 20,5 | 10 | 4,9 | 0,25 |
| HLCT-04 | 3,27 | 20,5 | 23,5 | 16,7 | 7,1 | 0,4 |
| HLCT-06 | 4,08 | 23 | 26 | 25 | 9,6 | 0,63 |
| HLCT-10 | 6,94 | 26,5 | 29,5 | 44,8 | 15,2 | 0,81 |
| HLCT-16 | 11,33 | 33 | 36 | 88,6 | 24,6 | 1,52 |
| HLCT-25 | 17,45 | 42 | 45 | 173,3 | 38,5 | 1,58 |
Hinweis: Betriebsdruck 25 bis 70 bar. Die erreichbare Spannkraft ist abhängig vom Hydraulikdruck und von der Länge des verwendeten Spanneisens.

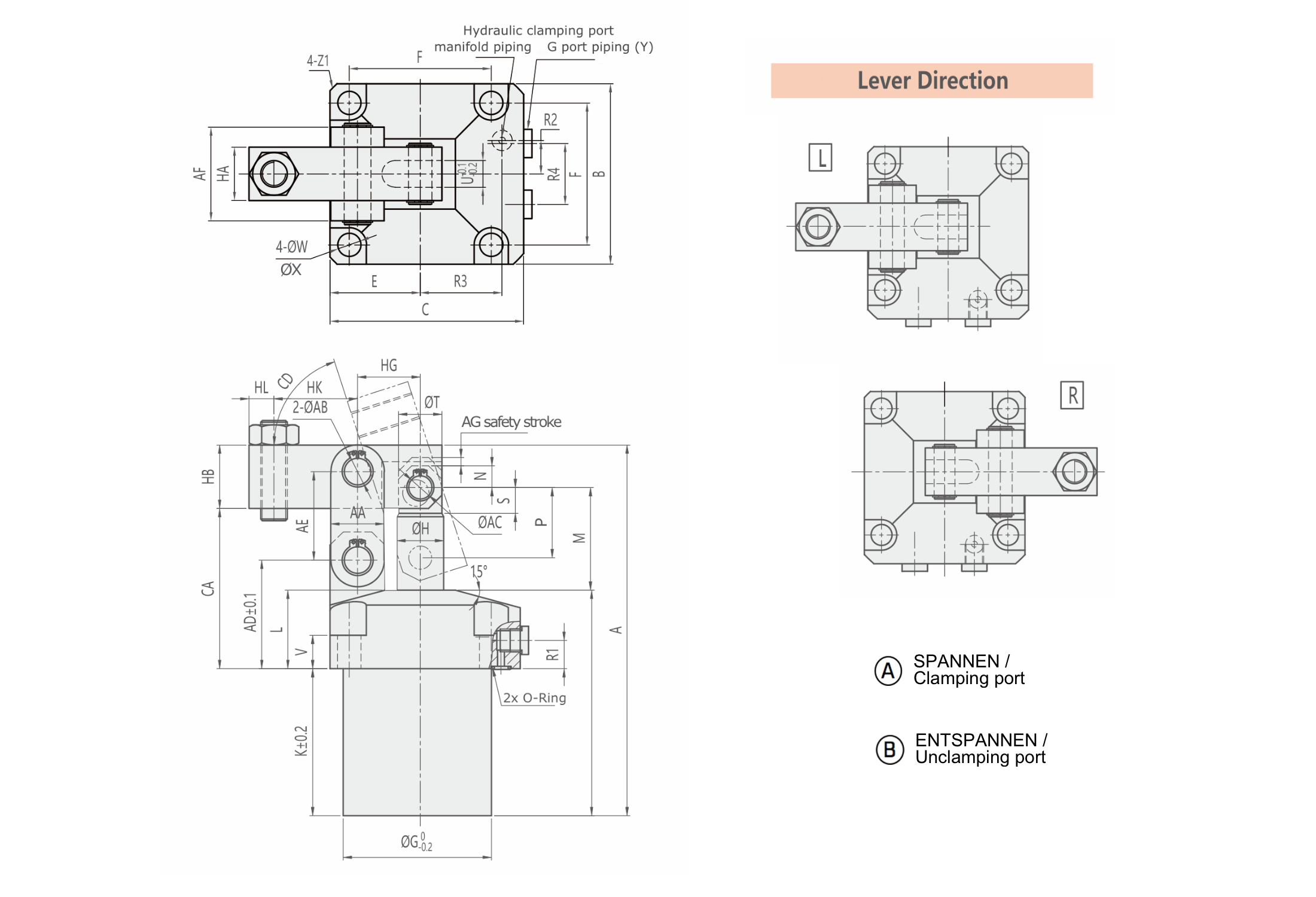

Technische Zeichnung und Abmessungen in mm
| Modell | A | B | C | E | F | G | H | J | K | L | M | N | P | R1 | R2 | R3 | R4 | S | T | U | V | W | X | Y | Z1 | O-Ring | AA | AB | AC | AD | AE | AF | AG | CA | CD | HA | HB | HG | HK | HL |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| HLCT-02 | 101 | 45 | 55 | 22.5 | 35 | 39 | 12 | 64 | 37.5 | 26.5 | 28.5 | 5 | 17.5 | 12.5 | 11 | 25 | 20 | 6.5 | 10 | 6 | 18 | 5.5 | 10 | G1/8 | C1.5 | P7 | 11 | 0 | 0 | 34 | 24 | 21 | 3 | 49.5 | ≈69° | 12 | 14 | 16.5 | 20 | 6 |
| HLCT-04 | 114 | 50 | 60 | 25 | 40 | 47 | 14 | 72 | 45.5 | 26.5 | 32 | 6 | 20.5 | 12.5 | 12 | 28 | 22 | 7 | 12 | 6 | 17 | 5.5 | 10 | G1/8 | C2.5 | P7 | 13 | 0 | 0 | 36 | 26 | 21 | 3 | 52.5 | ≈71° | 12 | 16 | 18.5 | 23.5 | 6 |
| HLCT-06 | 132.5 | 57 | 66 | 28.5 | 46 | 53 | 14 | 84 | 55.5 | 28.5 | 34.5 | 6 | 23 | 12.5 | 14 | 30.5 | 26 | 7 | 12 | 8 | 17 | 6.8 | 12 | G1/8 | C2.5 | P7 | 15 | 0 | 0 | 39 | 30 | 28 | 3 | 57 | ≈70° | 16 | 20 | 21 | 29 | 8 |
| HLCT-10 | 147 | 70 | 82 | 35 | 56 | 63 | 16 | 90 | 54 | 36 | 40 | 8 | 26.5 | 14 | 18 | 36 | 30 | 9 | 14 | 10 | 20 | 9 | 15 | G1/4 | C3 | P8 | 19 | 0 | 0 | 48 | 35.5 | 37 | 3 | 68 | ≈70° | 19 | 25 | 24.5 | 32 | 10 |
| HLCT-16 | 180 | 86 | 96 | 43 | 68 | 78 | 22.4 | 109 | 69 | 40 | 49 | 11 | 33 | 14 | 22.5 | 42 | 38 | 10.8 | 20 | 11 | 20 | 11 | 18.5 | G1/4 | C3.5 | P8 | 25 | 0 | 0 | 54.5 | 44 | 46 | 3 | 80 | ≈69° | 22 | 31 | 30.5 | 39 | 11 |
| HLCT-25 | 214 | 108 | 120 | 54 | 88 | 100 | 28 | 127 | 80 | 47 | 61.5 | 13 | 42 | 21 | 25 | 57 | 50 | 14.5 | 26 | 16 | 20 | 14 | 20 | G3/8 | C5.5 | P10 | 32 | 0 | 0 | 65 | 53 | 56 | 3 | 96 | ≈72° | 32 | 38 | 37.5 | 50 | 15 |
HLCT Hydraulischer Hebelspanner – CAD-Daten
CAD-Dateien und Preise auf Anfrage!
Weitere Ausführungen und kundenspezifische Anpassungen auf Anfrage.
