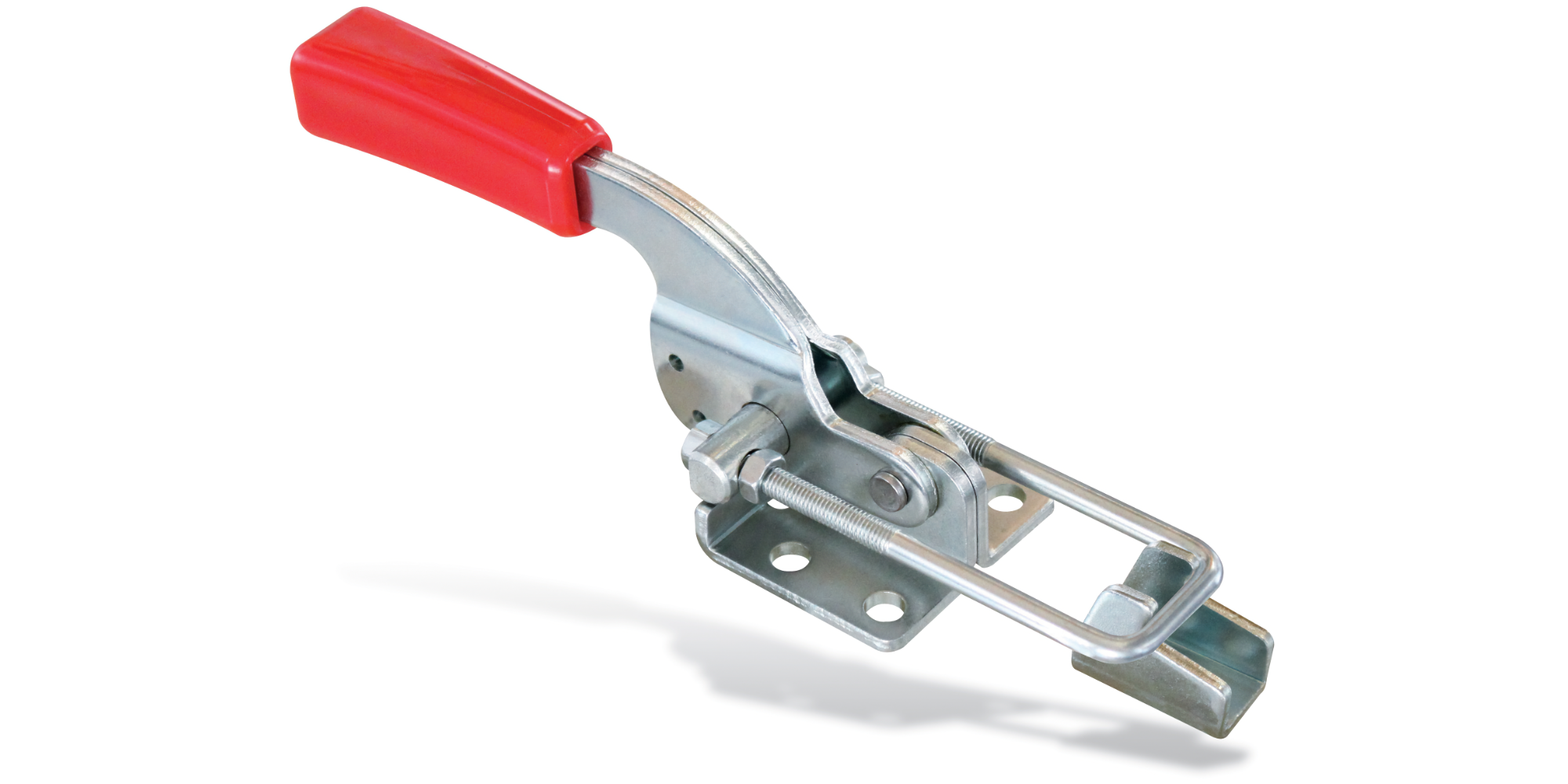

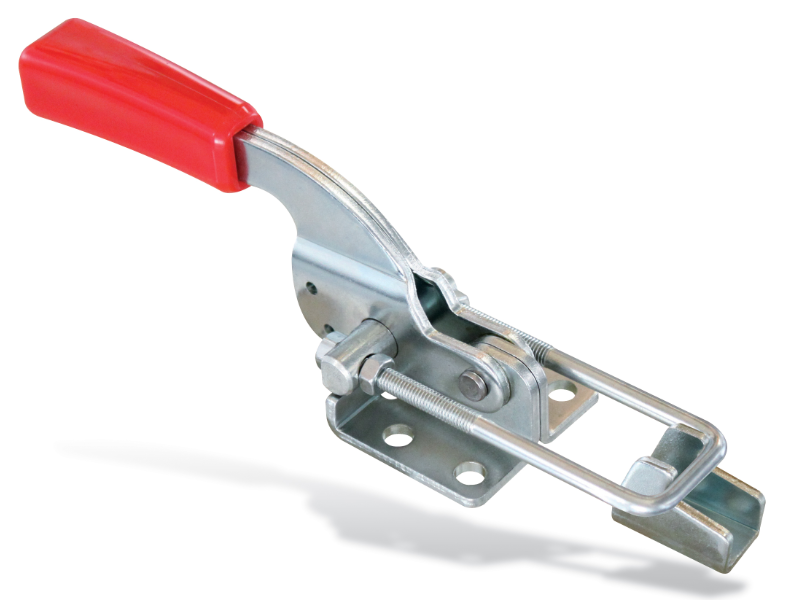

M42 Verschlussspanner-Bügelspanner horizontal
Verschlussspanner-Bügelspanner horizontal
- Qualitätsstahl verzinkt und passiviert
- Niete aus nichtrostendem Stahl in einsatzgehärteten Buchsen
- Gefettete Lager- und Gelenkstellen
- Zugbügel und Spannhülse vergütet
- Mechanik mit präventiver Funktion zur Erhöhung der Bediener-Sicherheit
- Ölbeständiger roter Softgrip-Handgriff, robust und ergonomisch geformt
- komplett mit Zugbügel und Gegenhalter
- Produktion in rostfreier Ausführung in EDELSTAHL möglich
- Bei Bedarf optional mit Sicherheitsverriegelung lieferbar

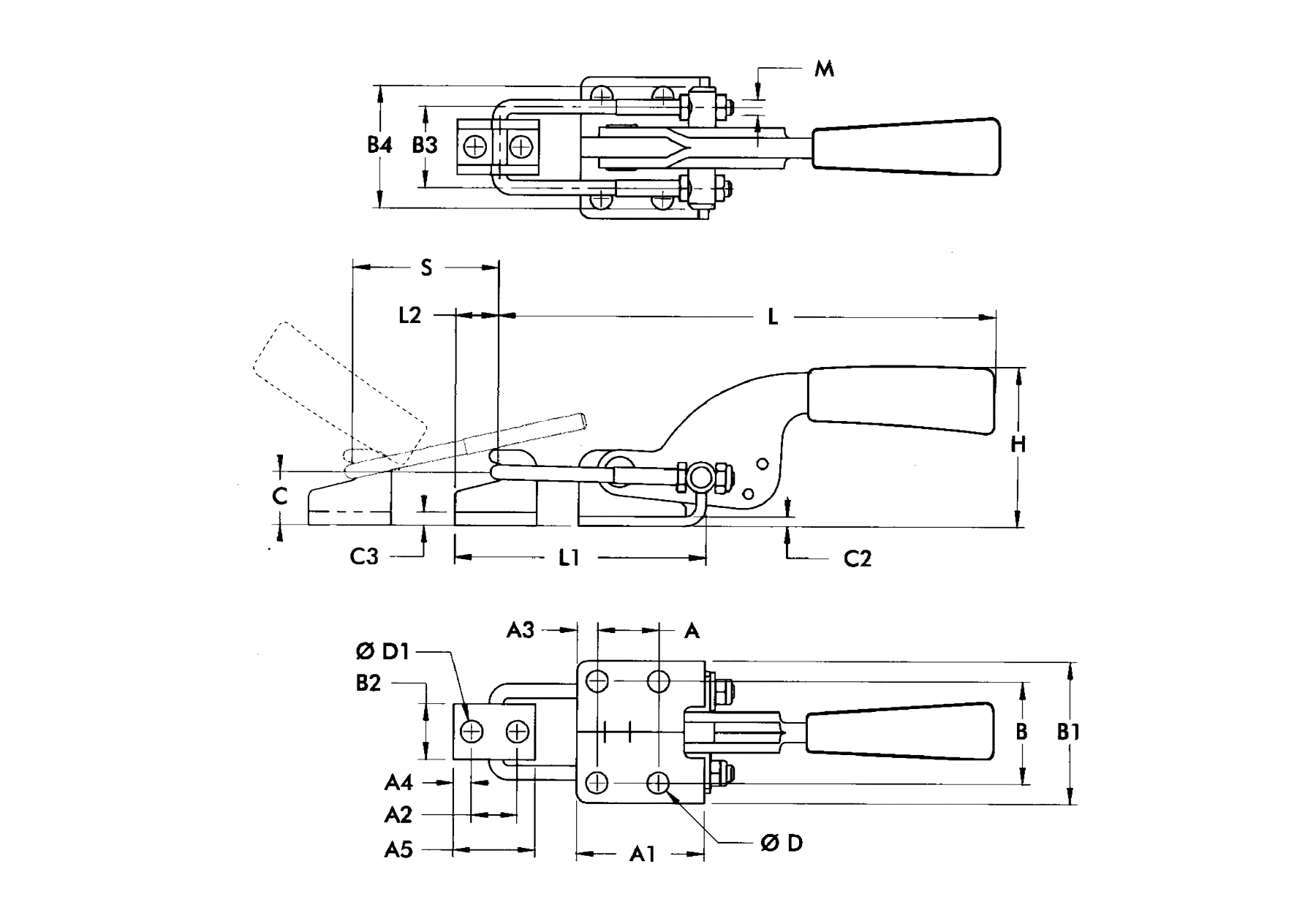

- Die CAD-Daten stehen unten zum kostenlosen Download bereit.
| Größe | A | A1 | A2 | A3 | A4 | A5 | B | B1 | B2 | B3 | B4 | C | C2 | C3 | ØD | ØD1 | H | L | L1 max | L2 | M | S |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 3 | 19 | 40 | 10.6 | 6.5 | 7.5 | 26 | 31.5 | 45 | 16 | 25 | 38 | 16.5 | 3 | 3 | 6.5 | 5.3 | 64 | 170 | 90 | 13 | M5 | 45.5 |
| 4 | 41.5 | 60 | 19 | 9.25 | 8 | 41 | 39 | 55 | 28.5 | 44.5 | 47.5 | 24 | 4 | 4 | 8.3 | 8.3 | 77 | 255 | 136 | 20 | M10 | 63.5 |
