SRJ01-201-01 Drehdurchführung für Werkzeugmaschinen und Bearbeitungszentren

SRJ01-201-01 Rotorgetragene Drehdurchführung für Werkzeugmaschinen und Bearbeitungszentren, trockenlauffähig

SKT® Axiale Drehdurchführung für Kühlmittel und Öl, trockenlauffähig :

  • Rotorgetragene Drehdurchführung zu einfachen Montage, Einweg-Ausführung
  • axiale Bauart/axialer Gehäuseanschluss
  • Trockenlauffähige Ausführung dank eigens von SKT entwickelter Hochleistungs-Dichtungstechnologie (Auto-off-Seal)
  • Gehäuse aus Aluminium, eloxiert, korrosionsbeständig
  • Hochverschleißfeste Dichtungen aus Siliziumkarbid für hohe Lebensdauer und beanspruchende Betriebsbedingungen
  • Rotor aus korrosionsbeständigem EDELSTAHL für hohe Verschleißfestigkeit, Temperatur- und Abriebbeständigket
  • Die gängigste Schnittstelle M16x1,5 für rotorgetragene Drehdurchführungen
  • Originale GTA Drehdurchführungen ! Ähnlich wie Deublin 1109 und 1114 Serie !
  • Preise auf Anfrage
Technische Daten :
  • Medium : Kühlmittel / Öl
  • Max. Druck : 100 bar
  • Max. Drehzahl (Min-1) : 20.000 U/Min.
  • Max. Temperatur : 70°C
  • Max. Durchfluß : 80 L/min

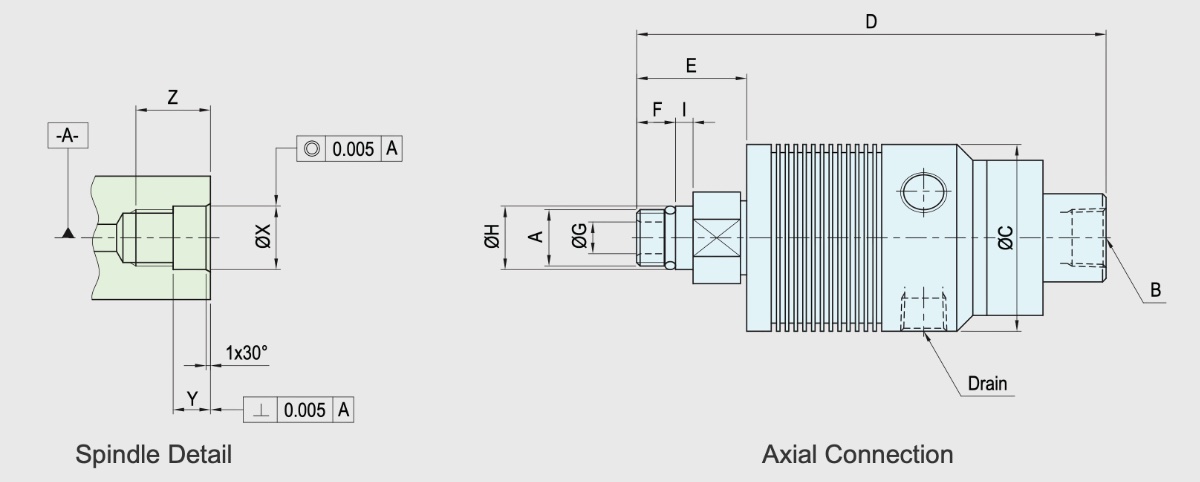

SRJ01-201 Technische Zeichnung Drehdurchfuehrung
ModelA
Rotor-
anschluss
B
Versorgungs-
anschluss
C
Außen
Ø
D
Gesamt-
länge
E
Rotor-
länge
F
Gewinde-
länge
G
Innen
Ø
RotorzentrierungSpindelendeMax.
Durchfluß
HIXYZ
SRJ01-201-01 M16x1.5LH PT 1/4 53 133.9 31.4 11 8.7 17.994/17.983 5 18.007/17.997 8.5 17 80 L/Min.
SRJ01-201-02 M16x1.5LH PT 3/8 53 133.9 31.4 11 8.7 17.994/17.983 5 18.007/17.997 8.5 17 80 L/Min.
