Diese Baureihe "Kompakte Bauform" an horizontalen Kniehebelspannern ist aufgrund der besonders niedrigen Bauhöhe für einen Einsatz mit geringem Platzbedarf konzipiert und in 10 Ausführungen verfügbar. Diese Diese unterscheiden sich in Merkmalen wie z.B. senkrechtem Fuß bzw. Winkelfuß, mit bzw. ohne zusätzliche Sicherheitsverriegelung oder dem verwendetem Material. Die rostfreien Ausführungen in EDELSTAHL werden besonders in der Lebensmittel- und Pharmaindustrie eingesetzt.
Modell-Nr. | Haltekraft [N] | Gewicht [g] | Basis Montage | Spannarm- ausführung | Gesamt- höhe [mm] | Höhe unter Spannarm [mm] | Spannarm- länge [mm] | Sicherheits- verriegelung | Material |
---|---|---|---|---|---|---|---|---|---|
DST-13005 | 680 | 60 | waagrecht | U-Spannarm | 41 | 14.7 | 31.3 | nein | Stahl |

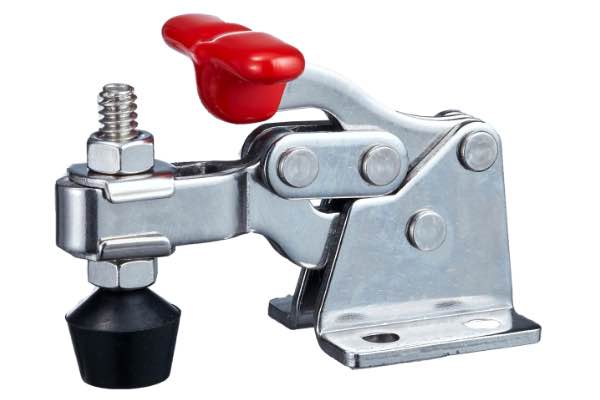

DST-13005-SS | 680 | 60 | waagrecht | U-Spannarm | 41 | 14.7 | 31.3 | nein | Edelstahl |

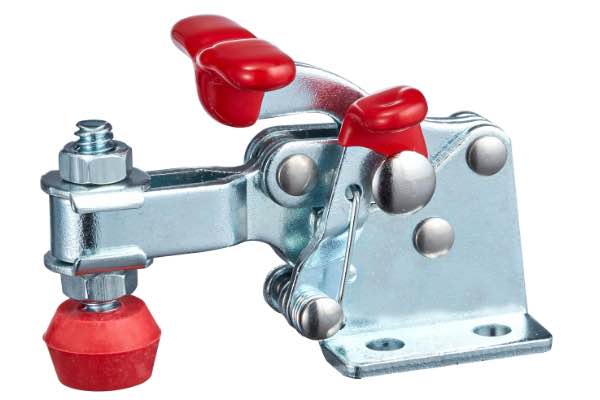

DST-13005-T | 680 | 60 | waagrecht | U-Spannarm | 41 | 14.7 | 31.3 | ja | Stahl |

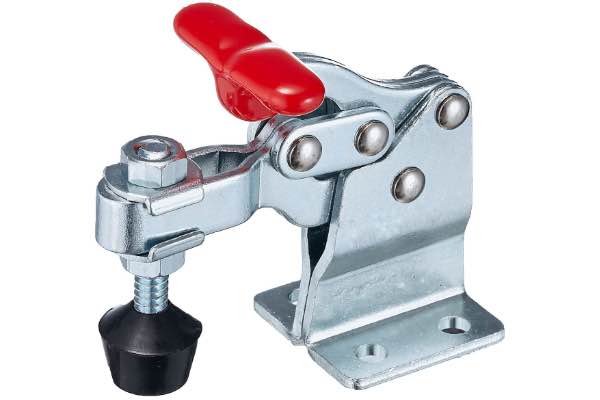

DST-13005-HB | 680 | 86 | waagrecht | U-Spannarm | 52 | 25.4 | 31.3 | nein | Stahl |
DST-13005-SM | 680 | 86 | abgewinkelt | U-Spannarm | 52 | 50.9 | 31 | nein | Stahl |

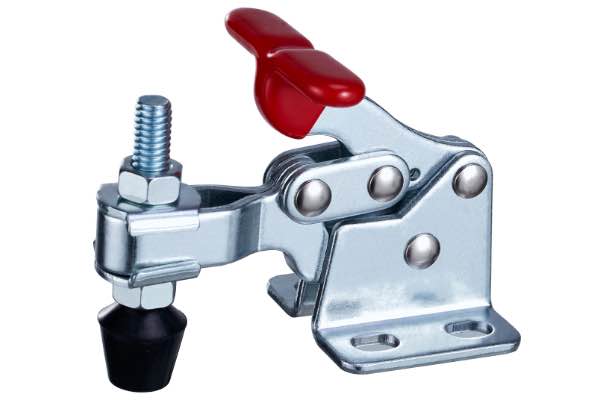

DST-13007 | 1500 | 230 | waagrecht | U-Spannarm | 65 | 22.2 | 49.7 | nein | Stahl |
DST-13007-SS | 1500 | 230 | waagrecht | U-Spannarm | 65 | 22.2 | 49.7 | nein | Edelstahl |
DST-13007-T | 1500 | 230 | waagrecht | U-Spannarm | 65 | 49.7 | 22.2 | ja | Stahl |
DST-13007-SM | 1500 | 360 | abgewinkelt | U-Spannarm | 125 | 49.5 | 77.8 | nein | Stahl |
DST-13008 | 3200 | 590 | waagrecht | U-Spannarm | 93 | 33.3 | 70.5 | nein | Stahl |
