HBLU-Serie Hydraulischer Hebelspanner

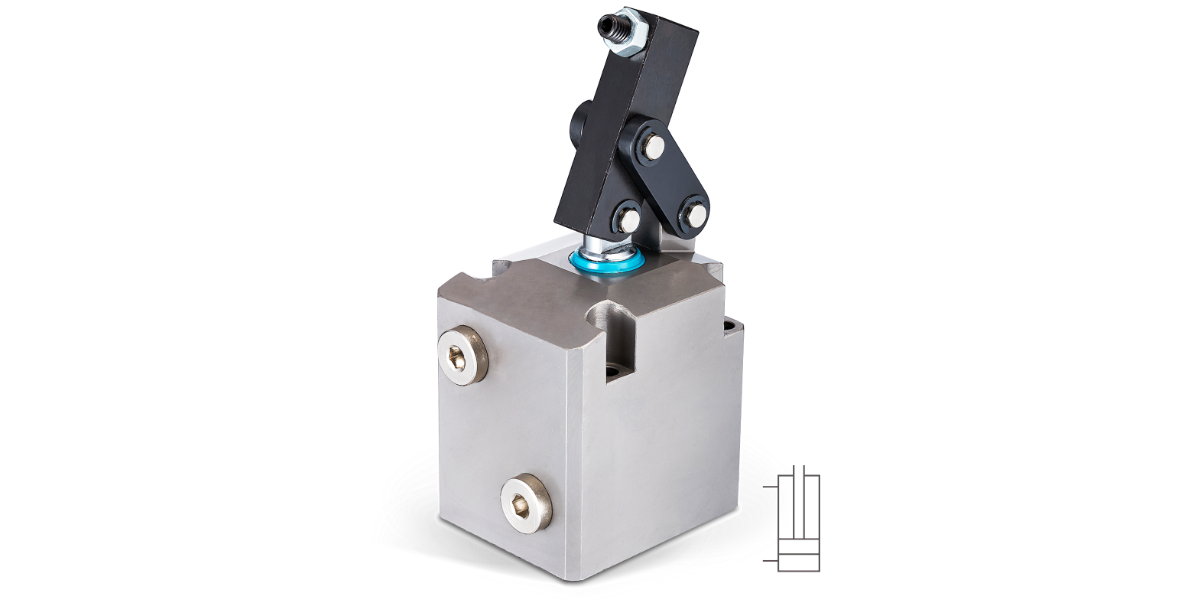

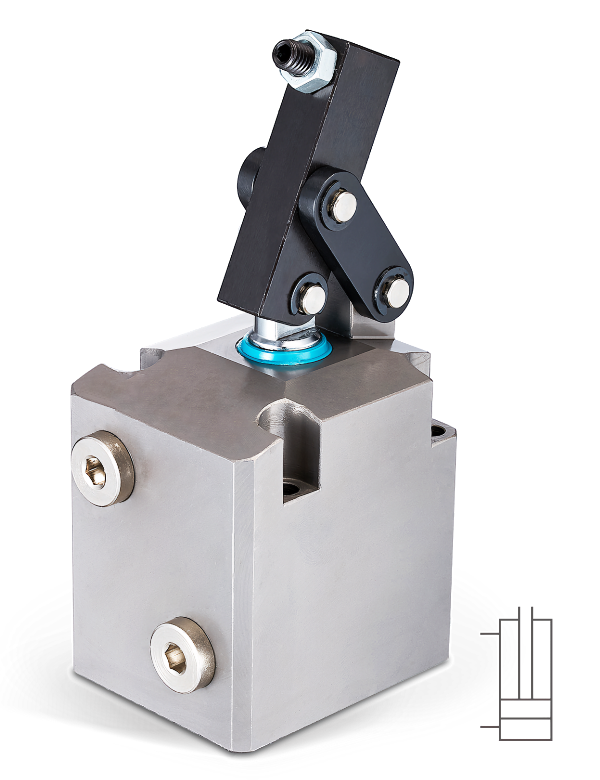

HBLU Hydraulischer Hebelspanner - Blockversion

HBLU Hydraulische Hebelspanner

Hebelspanner in Blockbauweise :

  • Doppelt wirkender Spannzylinder mit Hebelmechanismus
  • Blockversion in kompakter Bauweise
  • sehr robust, zuverlässig und langlebig
  • Spannkräfte von 2,2kN bis 15,6kN
  • komplett mit Spannarm
  • Min. Betriebsdruck 10bar
  • Min. Betriebsdruck 70bar
  • Betriebstemperatur : -10 bis +70°C
  • diverse Baugrößen mit 2 versch. Anschlusstypen
  • Sonderausführungen sind auf Anfrage lieferbar !
  • ähnlich wie Clamptek CBLU Serie, usw.

➝ CAD-Daten und Preise auf Anfrage !

Beispiel Bestellnummer : HBLU - 30 C L

①
HBLU
 BAUREIHE HBLU
②
30
 Hydraulikzylinder
Innendurchmesser		 ø25,  ø30,  ø35,   ø45,  ø55,  ø70
③
C
 Anschlusstyp Leer: Rohrleitungsanschluss
G: O-Ringanschluss
C: O-Ringanschluss mit Drosselventil
④
L
 Montagerichtung
des Spanneisens		 Leer : Standard vorne
R : Rechts
L : Links

Model No.Spannkraft
bei 70 bar
(kN)		Spannhub
(mm)		Gesamthub
(mm)		Ölbedarf
Spannen
[cm3]		Ölbedarf
Entspannen
[cm3]		eff. Kolbenfläche
Spannen
[cm2]		eff. Kolbenfläche
Entspannen
[cm2]
HLBU-25 2,18 17,5 20,5 10 5,69 4,91 2,78
HLBU-30 3,10 20,5 23,5 16,6 13 7,07 5,53
HLBU-35 3,82 23 26 25 21 9,62 8,08
HLBU-45 6,49 26,5 29,5 46,9 41 15,9 13,9
HLBU-55 10,14 33 36 85,5 71,8 23,75 19,95
HLBU-70 15,53 42 45 173,1 145,4 38,47 32,32

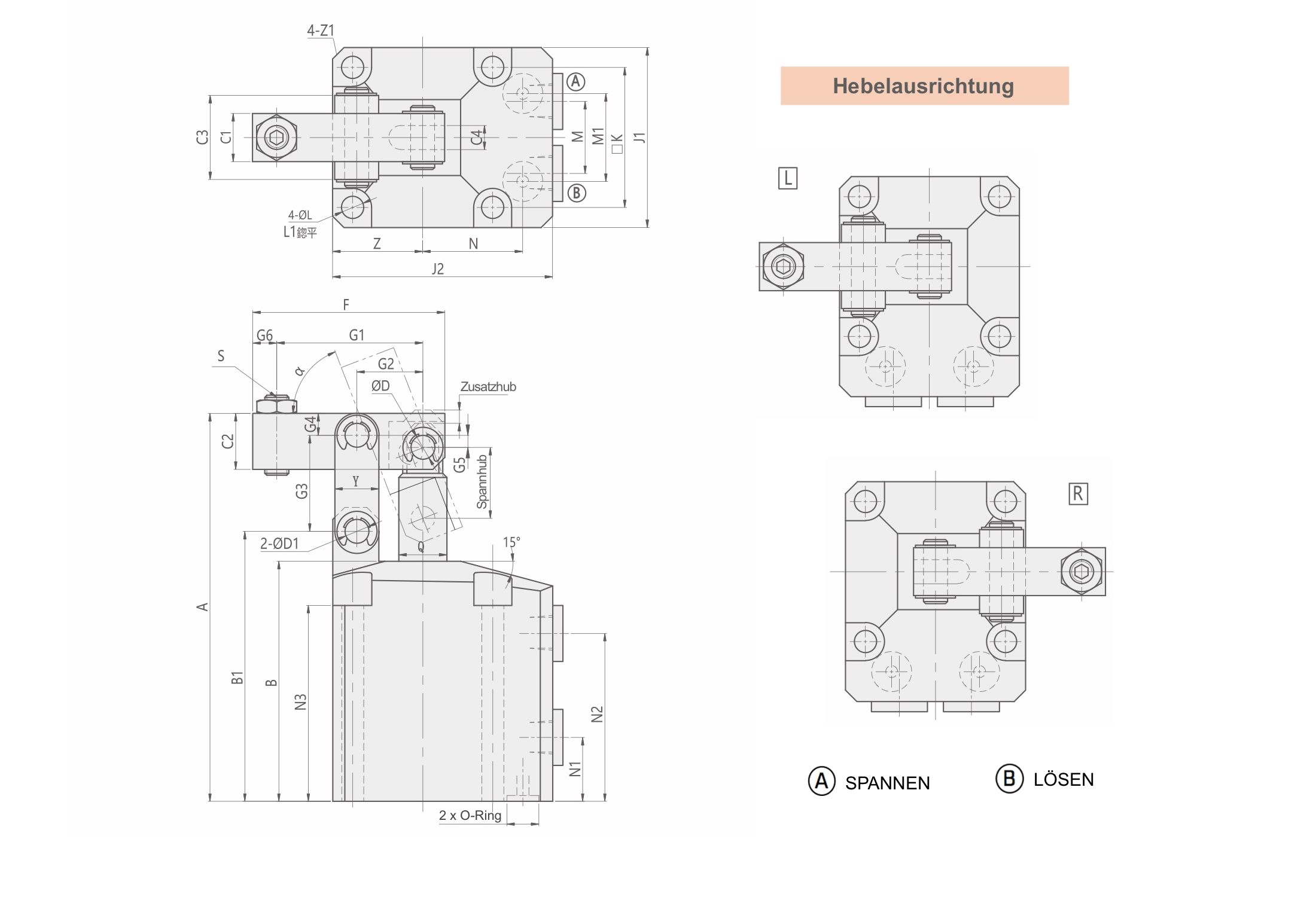

HBLU Zeichnung Drawing Hydraulischer Hebelspanner
ModelHBLU-25HBLU-30HBLU-35HBLU-45HBLU-55HBLU-70
A 97 108 119,5 140 166 199
B 60 66 71 83 95 112
B1 67.5 75.5 81.5 95 109.5 130
C1 12 12 16 19 22 32
C2 14 16 20 25 31 38
C3 21 21 28 37 46 56
C4 6 6 8 10 11 16
D Ø6 Ø6 Ø6 Ø8 Ø12 Ø14
D1 Ø6 Ø6 Ø8 Ø10 Ø14 Ø16
F 48.5 54 64 73.5 90.5 115.5
G1 36.5 42 50 56.5 69.5 87.5
G2 16.5 18.5 21 24.5 30.5 37.5
G3 24 26 30 35.5 44 53
G4 5.5 6.5 8 9.5 12.5 16
G5 3 3.5 6 7.5 9.5 9.5
G6 6 6 8 10 11 15
J1 45 50 57 70 86 108
J2 55 60 66 82 96 120
K 35 40 46 56 68 88
L Ø5.5 Ø5.5 Ø6.8 Ø9 Ø11 Ø14
L1 Ø9.5 Ø9.5 Ø11 Ø14 Ø17.5 Ø20
M 20 22 26 30 38 50
N 25 28 30.5 36 42 57
N1 16 17 17 22 23 28
N2 42 48 51 56.5 64.5 80.5
N3 49 54 57 66 73.5 83
Z 22.5 25 28.5 35 43 54
S M6x25 M6x25 M8x30 M10x40 M12x50 M16x60
⍺ 69° 71° 70° 70° 69° 72°
Y 11 13 15 19 25 32
Q Ø12 Ø14 Ø14 Ø16 Ø22 Ø28
Gewinde PT1/8 PT1/8 PT1/8 PT1/4 PT1/4 PT3/8
O-Ring
C Typ		 P7 P7 P7 P8 P8 P10
CAD a. A. a. A. a. A. a. A. a. A. a. A.
