DST-702-CA : Schweißbarer Pneumatikspanner, modulare Ausführung, Haltekraft 2000N
DST-702-DA : Schweißbarer Pneumatikspanner, modulare Ausführung, Haltekraft 5000N
DST-702-KA : Schweißbarer Pneumatikspanner, modulare Ausführung, Haltekraft 10000N

Pneumatikspanner
2000N

schweißbare Ausführung

DST-702-CA Pneumatikspanner schweißbar-pneumatischer Modulspanner Haltekraft 2000N

DST-702-CA

Haltekraft : 2000 N
schweißbarer Modulspanner Technische Zeichnung

Pneumatikspanner
5000N

schweißbare Ausführung

DST-702-DA Pneumatikspanner schweißbar-pneumatischer Modulspanner Haltekraft 5000N

DST-702-DA

Haltekraft : 5000 N
schweißbarer Modulspanne Technische Zeichnung

Pneumatikspanner
10000N

schweißbare Ausführung

DST-702-KA Pneumatikspanner schweißbar-pneumatischer Modulspanner Haltekraft 10000N

DST-702-KA

Haltekraft : 10000 N
schweißbarer Modulspanner Technische Zeichnung

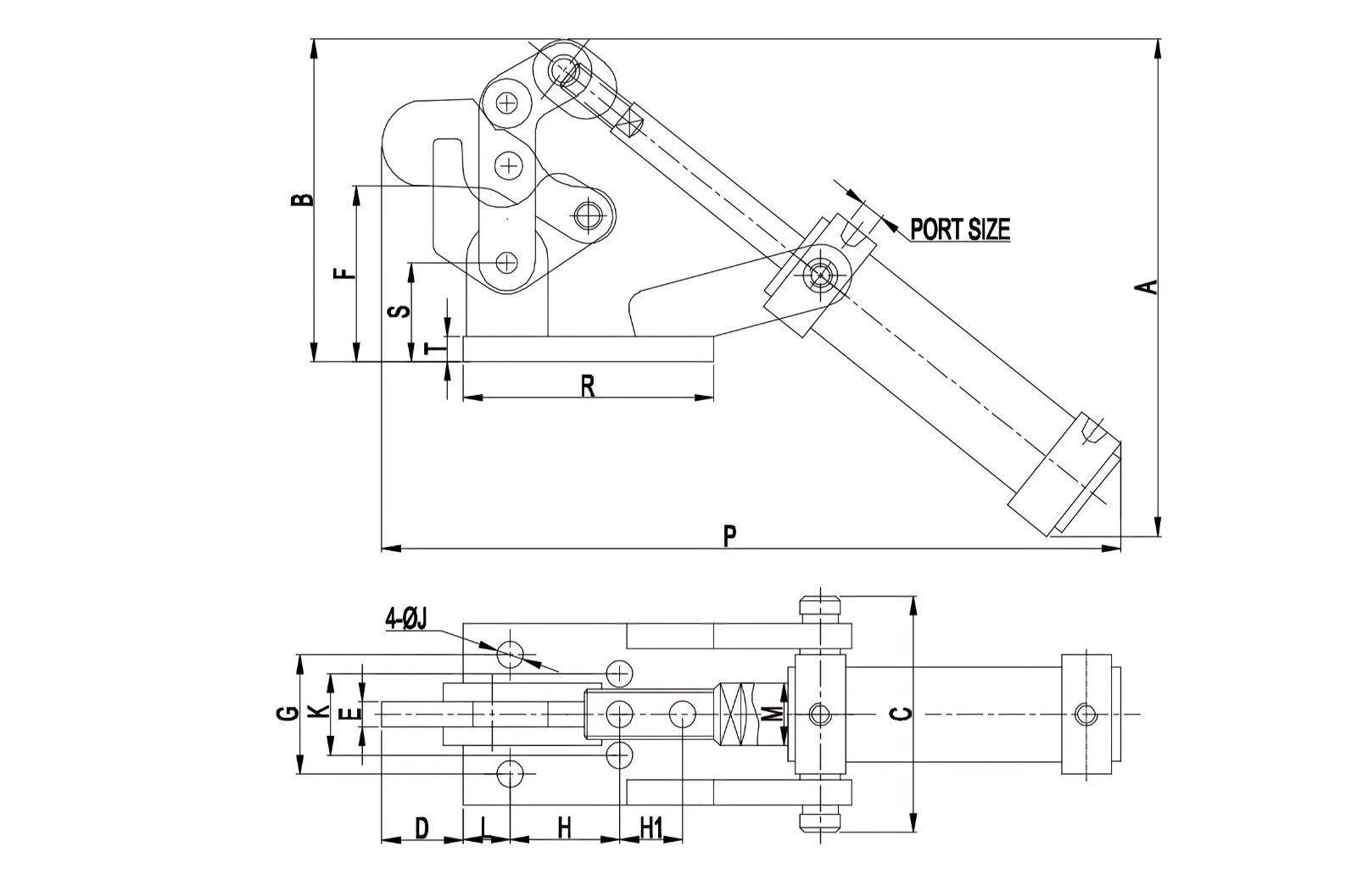

CH 702 DA Datenblatt
MODELLDST-702-CADST-702-DADST-702-KA
Haltekraft [N] 2000 5000 1000
Gewicht [g] 1140 3015 6250
Kolbendurchmesser [mm] 32 40 63
Cylinder Area [cm2] 7.07 12.56 31
Max. Betriebsruck [kg/cm2] (PSI) 10 (140) 10 (140) 10 (140)

Spannarm-Öffnungswinkel

65° 72° 80°
Anschlussgewinde G1/8" G1/8" G3/8"
P 236 263 416
A 158 277 360
B 103 142 175
C 80 93 126
D 27 34 33
E 8 13 16
F 56.4 81 90.4
G 38 46 60
H 35 50 65
H1 20 - 45
ØJ 8.5 11 12.4
K - 28 50
L 15 20 20
M 12 16 20
Preis €/Stk. a.A. a.A. a.A.
MODELLDST-702-CADST-702-DADST-702-KA
