Mini-Waagrechtspanner bis 270N

Horizontale Kniehebelspanner in Miniaturausführung und flacher Bauweise :

Horizontale Schnellspanner dieser Baureihe sind die kleinsten Horizontalspanner in unserem Sortiment und eignen sich speziell für kleine Lasten und beengte Platzverhältnisse, insbesondere aufgrund Ihrer besonders geringen Bauhöhe.

  • Minimale Bauhöhe: Optimale Zugänglichkeit bei flachen Werkstücken.
  • Maximale Präzision: Sicheres Spannen trotz geringer Abmessungen.
  • Industriequalität: Robust und langlebig, auch in den kleinsten Ausführungen.

DST-20400

DST-22400 Horizontal-Kniehebelspanner in Miniaturausführung
Haltekraft
200
Bauhöhe
20.5
Minispanner
Waagrechtspanner

DST-20100

DST-20100 Horizontal-Kniehebelspanner in Miniaturausführung
Haltekraft
200
Bauhöhe
23.3
Minispanner
Waagrechtspanner

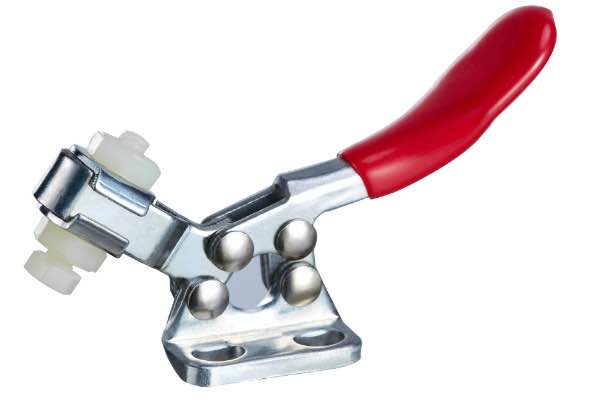

DST-201

DST-201 Waagrechtspanner
Haltekraft
270
Bauhöhe
17.3
Minispanner
Waagrechtspanner

DST-201-SS

DST-201-SS Waagrechtspanner in Edelstahlausführung 270N
Haltekraft
270
Bauhöhe
17.3
Minisschnellspanner
Waagrechtspanner

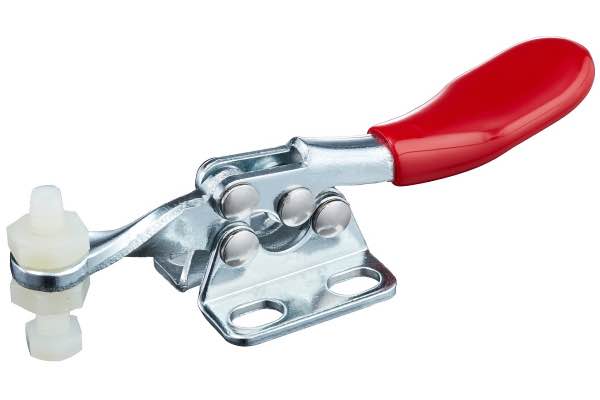

DST-201-A

DST-201-A Waagrechtspanner-Horizontalspanner 270N
Haltekraft
270
Bauhöhe
17.3
Minischnellspanner
Waagrechtspanner

DST-201-ASS

DST-201-ASS Waagrechtspanner-Minischnellspanner Edelstahlausführung 270N
Haltekraft
270
Bauhöhe
17.3
Minischnellspanner
Waagrechtspanner

DST-201-AI

DST-201-AI Waagrechtspanner-Horizontalspanner 270N
Haltekraft
270
Bauhöhe
25.3
Minischnellspanner
Waagrechtspanner

DST-201-AL

DST-201-AL Waagrechtspanner-Horizontalspanner Fuß links abgewinkelt
Haltekraft
270
Bauhöhe
17.3
Fuß links abgewinkelt
Waagrechtspanner

DST-201-AR

DST-201-AR Waagrechtspanner-Horizontalspanner Fuß rechts abgewinkelt
Haltekraft
270
Bauhöhe
17.3
Fuß rechts abgewinkelt
Waagrechtspanner

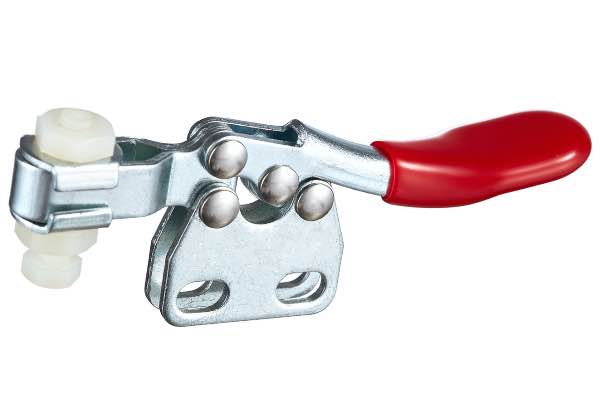

DST-201-I

DST-201-I Waagrechtspanner-Horizontalspanner mit senkrechtem Fuß 270N
Haltekraft
270
Bauhöhe
25.3
Miniatur-Ausführung
Waagrechtspanner

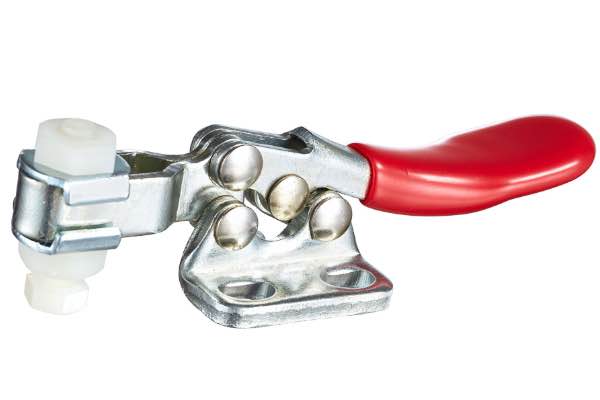

DST-201-L

DST-201-L Waagrechtspanner-Schnellspanner Fuß links abgewinkelt 270N
Haltekraft
270
Bauhöhe
17.3
Minispanner
Waagrechtspanner

DST-201-R

DST-201-R Minischnellspanner Fuß rechts abgewinkelt 270N
Haltekraft
270
Bauhöhe
17.3
Miniaturausführung
Waagrechtspanner

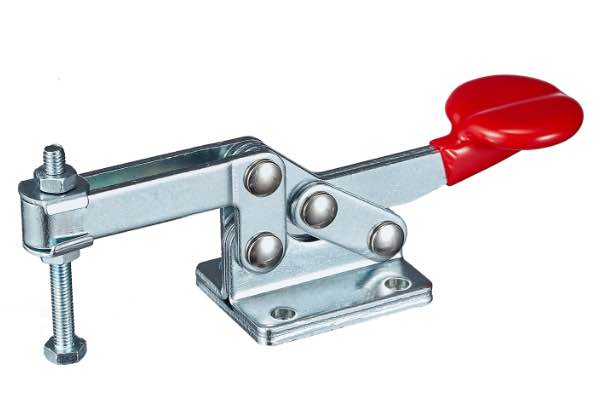

DST-20300

DST-20300 Waagrechtspanner mit waagrechtem Fuss 300N
Haltekraft
300
Bauhöhe
34
flache Bauweise
Waagrechtspanner

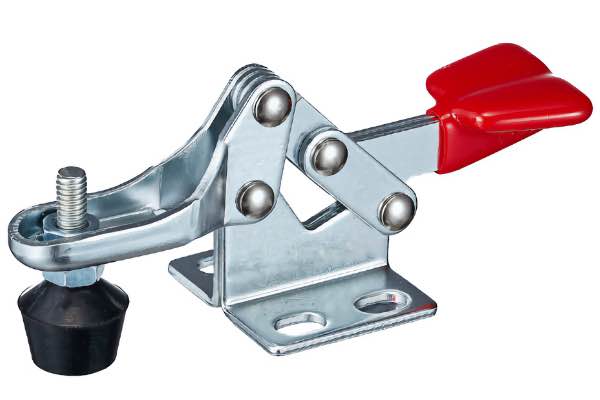

DST-20800

DST-20800 Waagrechtspanner mit waagrechtem Fuss 300N
Haltekraft
300
Bauhöhe
32
Minischnellspanner
Waagrechtspanner

DST-20800-SS

DST-20800-SS Mini-Kniehebelspanner in Edelstahlausführung 300N
Haltekraft
300
Bauhöhe
32
Edelstahlausführung
Waagrechtspanner

DST-21800

DST-21800 Horizontal-Kniehebelspanner mit senkrechtem Fuß 300N
Haltekraft
300
Bauhöhe
43.5
senkrechter Fuß
Waagrechtspanner

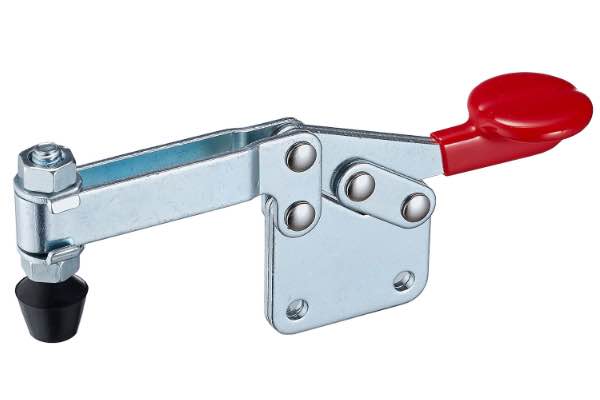

DST-22105

DST-22100 Horizontal-Kniehebelspanner mit senkrechtem Fuß 680N
Haltekraft
680
Bauhöhe
52.8
senkrechter Fuß
Waagrechtspanner

DST-22100

DST-22100 Horizontal-Kniehebelspanner mit waagrechtem Fuß 680N
Haltekraft
680
Bauhöhe
38
waagrechter Fuß
Waagrechtspanner

Technische Produktübersicht : Waagrechtspanner-Horizontalspanner bis 270N

Modell-Nr. Material Fuß Haltekraft
(kN)		 Bauhöhe
(mm)		 Länge
(mm)		 Spannarm
(mm)		 Spannarm-
Winkel		 Handgriff-
Winkel		 Gewicht
(g)		 Link
DST-20400 Stahl Waagrecht 200 20.5 70 17.6 55° 60° 25.5 Details
DST-20100 Stahl Waagrecht 200 23.3 97 26 70° 67° 35 Details
DST-201 Stahl Waagrecht 270 17.3 78.5 12.5 90° 80° 35 Details
DST-201-SS Edelstahl Waagrecht 270 17.3 78.5 12.5 90° 80° 35 Details
DST-201-A Stahl Waagrecht 270 17.3 81 17.8 90° 80° 30 Details
DST-201-ASS Edelstahl Waagrecht 270 17.3 81 17.8 90° 80° 30 Details
DST-201-AI Stahl Senkrecht 270 25.3 81 22.5 90° 80° 30 Details
DST-201-AL Stahl Waagrecht 270 17.3 81 17.8 90° 80° 30 Details
DST-201-AR Stahl Waagrecht 270 17.3 81 17.8 90° 80° 30 Details
DST-201-I Stahl Senkrecht 270 25.3 78.5 20 90° 80° 35 Details
DST-201-L Stahl Waagrecht 270 17.3 78.5 20 80° 90° 30 Details
DST-201-R Stahl Waagrecht 270 17.3 78.5 20 80° 90° 30 Details
DST-20300 Stahl Waagrecht 300 34 115 39.5 65° 55° 100 Details
DST-20800 Stahl Waagrecht 300 32 80 27 90° 103° 40 Details
DST-20800-SS Edelstahl Waagrecht 300 32 80 27 90° 103° 40 Details
DST-21800 Stahl Senkrecht 300 43.5 80 27 90° 103° 40 Details
DST-22105 Stahl Senkrecht 680 52.8 138 57.4 81° 68° 110 Details
DST-22100 Stahl Waagrecht 680 38 138 57.4 81° 68° 110 Details

DST-Serie Schnellspanner Zubehör
