Spanneisen mit wechselbarer Schonbacke

Spanneisen mit wechselbarer Schonbacke
Anwendungszeichnung Spanneisen mit wechselbarer Schonbacke klein
Produktbeschreibung :
Zum Spannen von empfindlichen Bauteilen. Die Schonbacken aus Messing bzw. Kunststoff schützen das Werkstück vor Beschädigungen.
Werkstoff :
Schonbacke :
  • Messing
  • Kunststoff
Spanneisen :
  • Vergütungsstahl, brüniert
Montage :
Die Schonbacken werden mit zwei Schrauben montiert bzw. demontiert. Diese sind im Lieferumfang der Schonbacken enthalten.

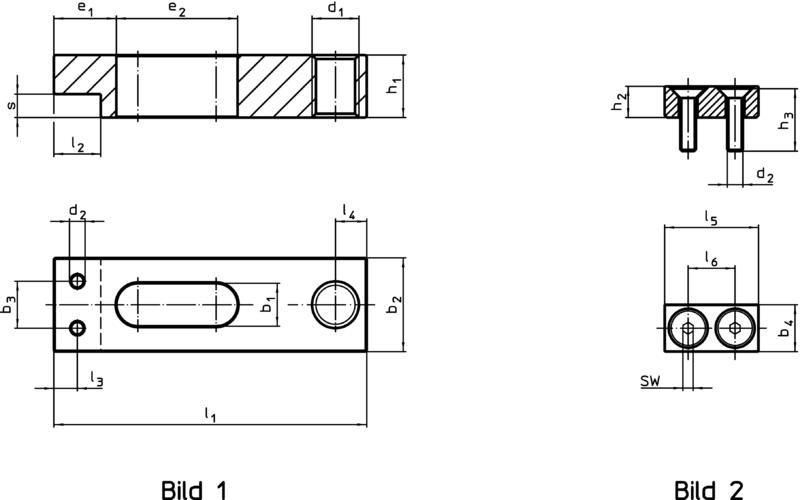

Zeichnung :
Zeichnung Spanneisen mit wechselbarer Schonbacke

Nenn-
maß		AbmessungenSWTempGewichtArt. Nr.Listen-Preis
b1
+0,5		b2b3b4d1d2e1e2h1h2h3l2l2
+0,2		l3l4l5l5s minmax
[mm][mm][mm][°C][g]
Spanneisen ohne Schonbacke – Bild 1
5,5 40 12 6 – M 6 M2 8 15,5 8 – – 6 3,0 4 – – 3 – – – 25,0 23190.0050 neu € 22.65
7,0 50 16 9 – M 6 M2,5 10 22,0 10 – – 8 4,0 5 – – 4 – – – 45,0 23190.0051 neu € 23.75
9,0 63 20 11 – M 8 M3 12 29,0 12 – – 10 5,0 6 – – 4 – – – 85,0 23190.0052 neu € 26.80
11,0 80 25 14 – M10 M4 15 36,0 16 – – 13 6,5 8 – – 6 – – – 180,0 23190.0053 neu € 30.85
14,0 100 32 16 – M12 M5 18 44,0 20 – – 16 8,0 10 – – 8 – – – 363,0 23190.0054 neu € 41.25
18,0 160 50 30 – M16 M8 30 63,0 30 – – 28 14,0 16 – – 12 – – – 1445 23190.0055 neu € 58.40
Schonbacke aus Messing – Bild 2
5,5 – – – 6 – M2 – – – 4 8 – – – 12 6 – 1,3 – 250 2,5 23190.0060 neu € 6.30
7,0 – – – 8 – M2,5 – – – 6 10 – – – 16 9 – 1,5 – 250 7,0 23190.0061 neu € 6.55
9,0 – – – 10 – M3 – – – 6 12 – – – 20 11 – 2,0 – 250 11,0 23190.0062 neu € 7.10
11,0 – – – 13 – M4 – – – 9 16 – – – 25 14 – 2,5 – 250 25,0 23190.0063 neu € 7.60
14,0 – – – 16 – M5 – – – 12 20 – – – 32 16 – 3,0 – 250 53,0 23190.0064 neu € 8.50
18,0 – – – 28 – M8 – – – 13 30 – – – 50 30 – 5,0 – 250 193,0 23190.0065 neu € 14.05
Schonbacke aus Kunststoff – Bild 2
5,5 – – – 6 – M2 – – – 4 8 – – – 12 6 – 1,3 0 50 0,7 23190.0070 neu € 11.80
7,0 – – – 8 – M2,5 – – – 6 10 – – – 16 9 – 1,5 0 50 1,6 23190.0071 neu € 11.95
9,0 – – – 10 – M3 – – – 6 12 – – – 20 11 – 2,0 0 50 2,7 23190.0072 neu € 12.30
11,0 – – – 13 – M4 – – – 9 16 – – – 25 14 – 2,5 0 50 6,0 23190.0073 neu € 13.40
14,0 – – – 16 – M5 – – – 12 20 – – – 32 16 – 3,0 0 50 13,0 23190.0074 neu € 14.45
18,0 – – – 28 – M8 – – – 16 30 – – – 50 30 – 5,0 0 50 48,0 23190.0075 neu € 16.10
