Pneumatikspanner - Pneumatischer Kniehebelspanner - Pneumatik-Kraftspanner

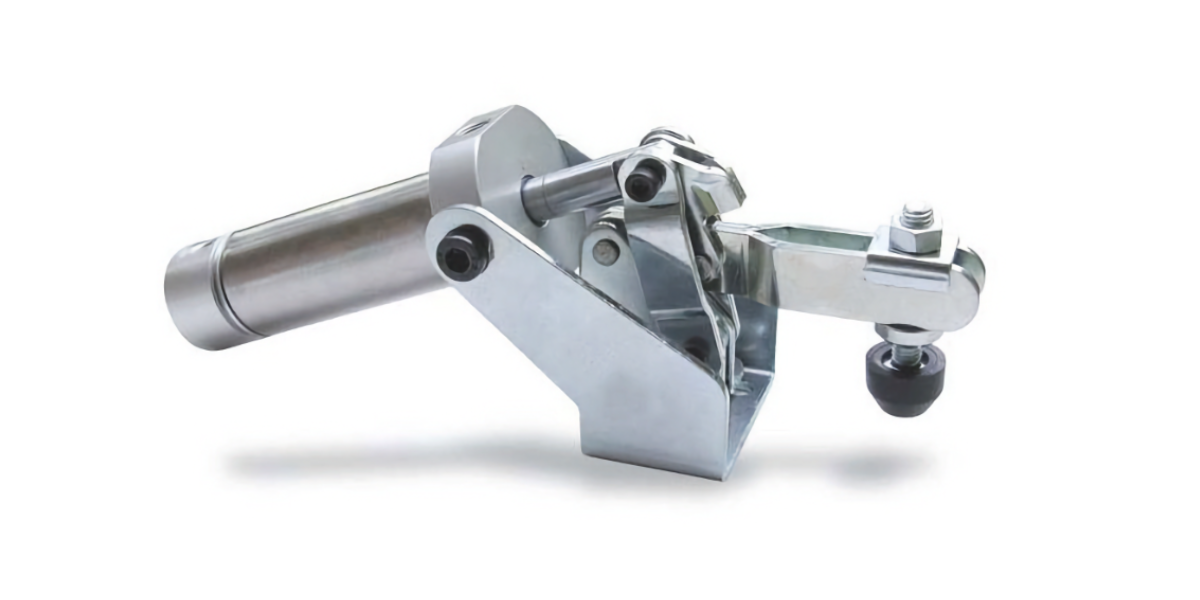

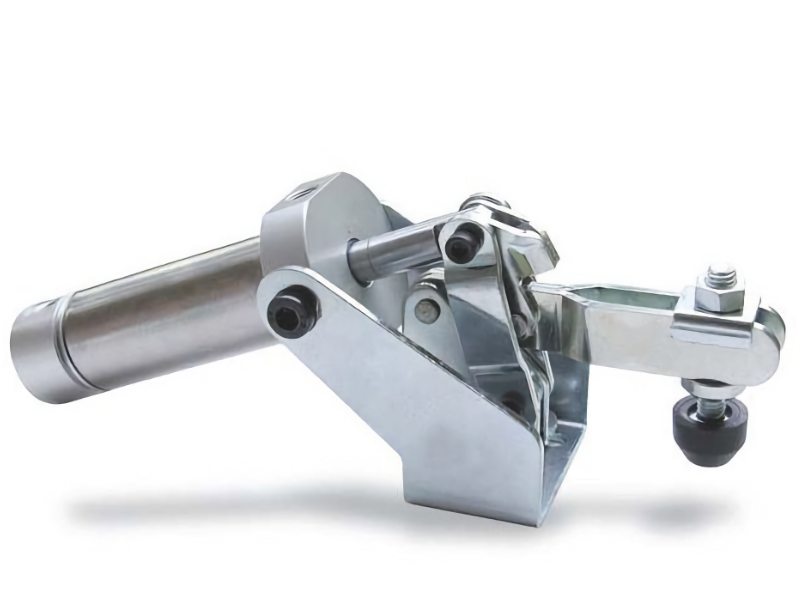

P53 Pneumatikspanner mit horizontalem Zylinderanbau

Pneumatischer Kniehebelspanner - Leichtbau :

  • Pneumatikspanner mit horizontalem Zylinder
  • doppeltwirkender horizontaler austauschbarer Zylinder, anschlußfertig montiert
  • Hebelteile und Andruckspindel aus verzinktem, passiviertem Qualitätsstahl
  • ausgestattet mit einem Magnetkolben für Endlagenabfrage/Positionsabfrage
  • Näherungsschalter als Zubehör zur Positionsabfrage erhältlich
  • Möglichkeit der Geschwindigkeitsdrosselung
  • Spanner ist verzinkt und passiviert
  • Nieten sind aus nicht-rostendem Stahl gefertigt
  • einsatzgehärtete Lagerbuchsen (Größen 2 bis 4), alle Lagerstellen sind vorgefettet.
  • Lieferung komplett mit vergüteteter und verzinkter Andrückschraube MS10/20 und MS10Z
  • Preise ab 109€
  • Die CAD-Daten stehen unten zum kostenlosen Download bereit.
Produktdatenblatt (Download)
Größe
Size
F1
⬆︎
[kN]
F2
⬆︎
[kN]
F3*
⬇︎
[kN]
F4*
⬇︎
[kN]
F5
⬅︎
[kN]
Vn**

[dm3]
P52 Hoehe und BreiteAndrück-
schraube
Gewicht
[g]
Preis
[EUR]
Bestell-
nummer
1 0,8 1,1 0,35 0,5 0,19 0,08 55 195 M5 x 30 265 109,00 P53-1
2 1,0 1,2 0,70 1,0 0,30 0,26 65 220 M6 x 35 520 119,00 P53-2
3 1,4 2,5 0,65 1,1 0,50 0,35 90 250 M8 x 45 850 139,00 P53-3
4 2,0 3,0 1,50 2,2 0,75 0,80 105 320 M8 x 65   169,00 P53-4
*F3 bzw. F4 = Max. erreichbare Spannkräfte bei 6 bar ----- **Vn = Luftverbrauch je Doppelhub in dm3 bei 6 bar

P53 Zeichung Pneumatikspanner mit horizontalem Zylinder
 Größe abcødefghh1hwiklntuvøwHubKolben-ØRCADPneumatik-
zylinder
Bestell-
nummer
1 5.5 38 16 4.5 19 11 27 22 100 -2/5 10 8 - 46 58 32 50 8 34 16 M5 SPC 16-034 P53-1
2 6.2 51 20 5.3 24 10 26 27 108 -1/8 12 7.5 10 57 53  41 62 12 42 25 M5 SPC 25-042 P53-2
3 8.5 80 20 7 29 27 31 39 155 2/14 18 7.5 - 75 63 56 70 12 52 32 G1/8 SPC 32-052 P53-3
4 8.5 100 34.5 8.5 61 30 41.5 51 200 -5/24 20 9 17.2 85 86 64 84 16 62 40 G1/8 a.A. SPC 40-063 P53-4
Kolbendurchmesser = erforderlicher Zylinderdurchmesser für F5 bei 6 bar
