DST-22185 Waagrechtspanner mit extra langem Spannarm

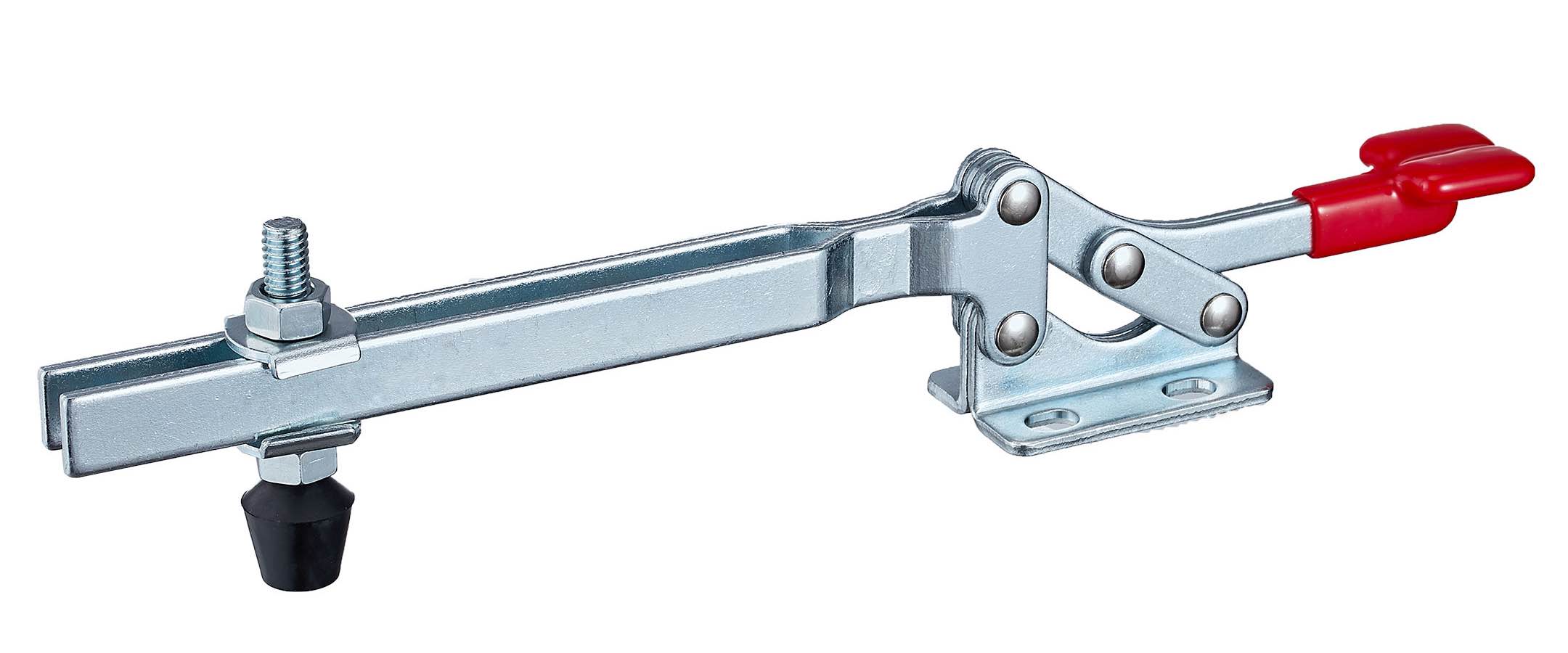

DST-22185 Waagrechtspanner mit waagrechtem Fuss extra langer offener Spannarm 2500N

Horizontal-Kniehebelspanner mit waagrechtem Fuß:

Flache Bauweise, ideal für kleine Lasten und beengte Platzverhältnisse
extra langer, offener Spannarm, komplett mit Andrückschraube und Mutter
Gesamtlänge : 285cm
Gesamthöhe: 50.5mm
Höhe unter der Spannarm: 28.6mm
Spannarmlänge: 169mm
Material: Qualitätsstahl verzinkt und passiviert
ergonomischer waagrechter Haltegriff
Haltekraft: 2500N
Gewicht: 360g

Hinweis :

Preis und CAD-Daten auf Anfrage !

Modell-Nr.	DST-22185
Haltekraft (N)	2500 N
Gewicht (g)	360 g
Spannarm-Öffnungswinkel	96°
Handgriff-Öffnungswinkel	88°
Preis (€)	auf Anfrage

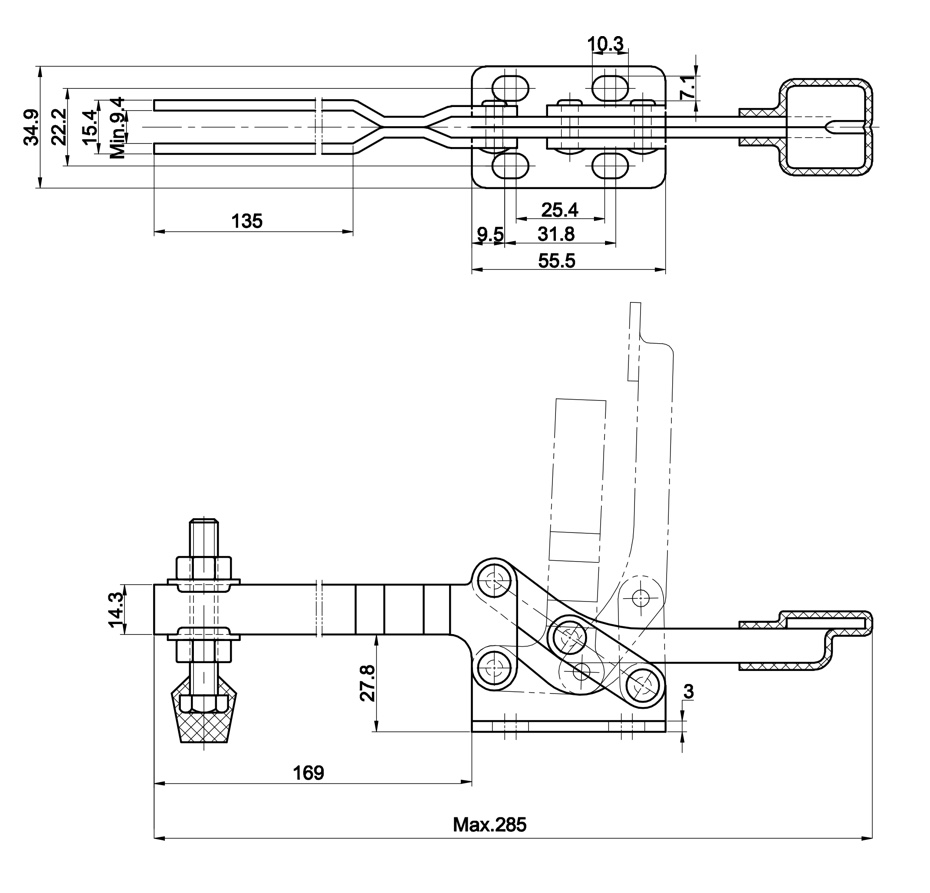

▼ Zeichnung/Datenblatt in mm [inch]

DST-22185 Technische Zeichnung Waagrechtspanner mit waagrechtem Fus langer Spannarm 2500
