HLW Hydraulischer Hebelspanner - Hydraulikzylinder

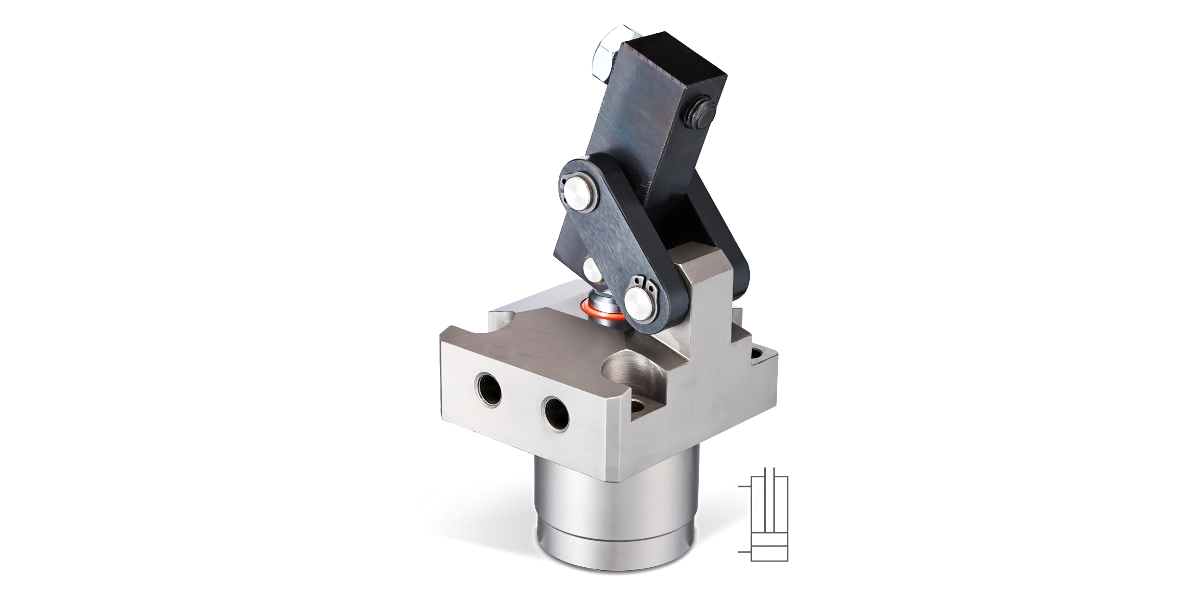

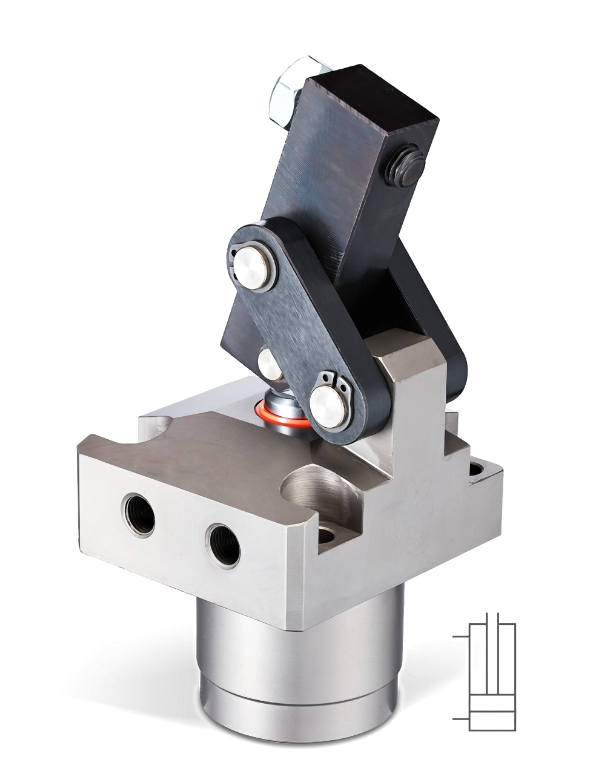

HLW Hydraulischer Hebelspanner

Hydraulischer Hebelspanner - doppelt wirkend :

  • Kleine kompakte Baugröße
  • Die besonders geringe Bauhöhe ermöglicht einen Einsatz in sehr engen Räumlichkeiten
  • Verwendung mit vorgeschaltetem Stromregelventil empfohlen
  • Hohe Spannkräfte (siehe Tabelle)
  • Die Spannkraft ist abhängig von der Spanneisenlänge und dem Hydraulikdruck
  • Min. Betriebsdruck 10bar
  • Max. Betriebsdruck 350bar
  • Betriebstemperatur : -10 ~ +70°C
  • Zugelassene Flüssigkeit:Universal-Mineral-Hydrauliköl (entsprechend ISO-VG32)
  • Die Dichtungen sind beständig gegen Schneidflüssigkeit auf Chlor-Basis (nicht wärmebeständige Ausführung).
  • ähnlich wie Pascal CLW-Serie, Clamptek CCLW, Kosmek etc.

⇒ CAD-Daten stehen unten zum Download zur Verfügung
⇒ KURZE LIEFERZEITEN ! Preise auf Anfrage !

Produktdatenblatt (Download)
Beispiel Bestellnummer : HLW-04-L
①
HLW
 BAUREIHE HLW
②
04
 Größe 04, 06 , 10, 16, 25
③
L
 Montagerichtung
des Spanneisens		 Leer : Standard vorne
R : Rechts
L : Links
Model-No.Spannkraft
bei 350 bar
[kN]		Spannhub
[mm]		Gesamthub
[mm]		Ölbedarf
Spannen
[cm3]		Ölbedarf
Entspannen
[cm3]		eff. Kolbenfläche
Spannen
[cm2]		eff. Kolbenfläche
Entspannen
[cm2]
HLW-04 4,24 20,50 23,50 3,60 1,00 1,54 0,41
HLW-06 6,44 23,00 26,00 6,60 2,60 2,54 1,00
HLW-10 10,18 26,50 29,50 11,20 3,70 3,80 1,26
HLW-16 16,86 33,00 36,00 22,20 8,00 6,16 2,22
HLW-25 26,72 42,00 45,00 45,80 18,10 10,18 4,03

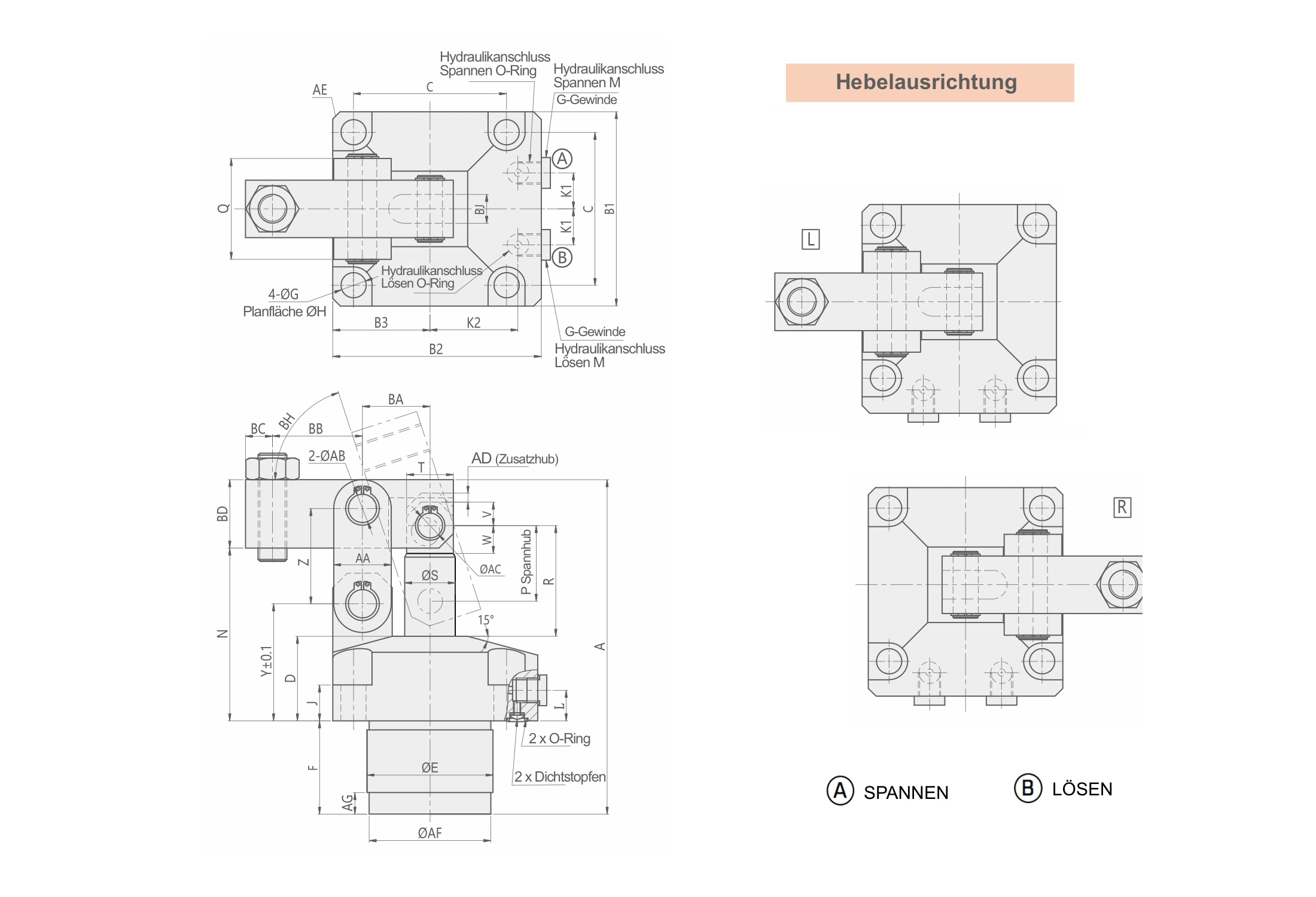

HLW Technische Zeichnung Hydraulischer Hebelspanner
ModelHLW-04HLW-06HLW-10HLW-16HLW-25
A 100 122 132.5 162 197
B1 50 60 70 86 108
B2 60 69 77 96 110
B3 25 30 35 43 54
C 40 47 54 65 85
D 26.5 31 32.5 40 47
E 35 45 50 60 70
F 31.5 42.5 42.5 51 63
G 5.5 6.8 9 11 14
H 10 12 15 18.5 20.5
J 17 17 17 20 21
K1 11 11.5 13 15 20
K2 27.5 30 33 40 43
L 12.5 15 15 17 17
M G1/8 G1/8 G1/8 G1/4 G1/4
N 52.5 59.5 65 80 96
P 20.5 23 26.5 33 42
Q 21 28 37 46 56
R 32 34.5 40.5 49 61.5
S 11 14 18 22.5 28
T 10 12 15 20 26
V 6 6 8 11 13
W 7 7 9 10.8 14.5
Y 36 41.5 45 54.5 65
Z 26 30 35.5 44 53
O-Ring P9 P9 P9 P9 P9
AA 13 15 19 25 32
AB 6 8 10 14 16
AC 6 6 8 12 14
AD 3 3 3 3 3
AE C2.5 C2.5 C3 C3.5 C5.5
AF - 43 48 57.5 67.5
AG - 10 10 12 12
BA 18.54 21 24.5 30.5 37.5
BB 23.5 29 32 39 50
BC 6 8 10 11 15
BD 16 20 25 31 38
BG 92.5 107.9 117.4 144.7 189.2
BH 71° 70° 70° 69° 72°
BJ 6 8 10 11 16
CAD

Spannarm/Spanneisen gehört zum Lieferumfang.
Entnehmen Sie die Abmessungen eines indivduell passend anzufertigenden Spanneisens der nachfolgenden Tabelle.

HLW Zeichung Spanneisen Hydraulischer Hebelspanner

Abmessungen in [mm]

MODEL-NO.HLW-04HLW-06HLW-10HLW-16HLW-25
A 12(0-0.1) 16(0-0.1) 19(0-0.1) 22(0-0.1) 32(0-0.1)
B 16 20 25 31 38
C 54 64 73.5 90.5 115.5
D

6

 6 8 9 12.5
E 6 6 7 10 13
F 3.5 6 7.5 9.5 9.5
G 18.5 21 24.5 30.5 37.5
H 6(0.012/0) 6(0.012/0) 8(0.015/0) 12(0.018/0) 14(0.018/0)
J 6(0.012/0) 8(0.015/0) 10(0.015/0) 14(0.018/0) 16(0.018/0)
K 23.5 29 32 39 50
M M6X1 M8X1.25 M10X1.5 M12X1.75 M16X2
N 526 32 39 48 58
O 6(+0.1/0) 8(+0.1/0) 10(+0.1/0) 11(+0.1/0) 11(+0.1/0)
P 17 17 20 26.5 36
Q R3 R4 R5 R5.5 R8
R 13.5 13.5 17.5 22 28
S 4 4 5 7 8
