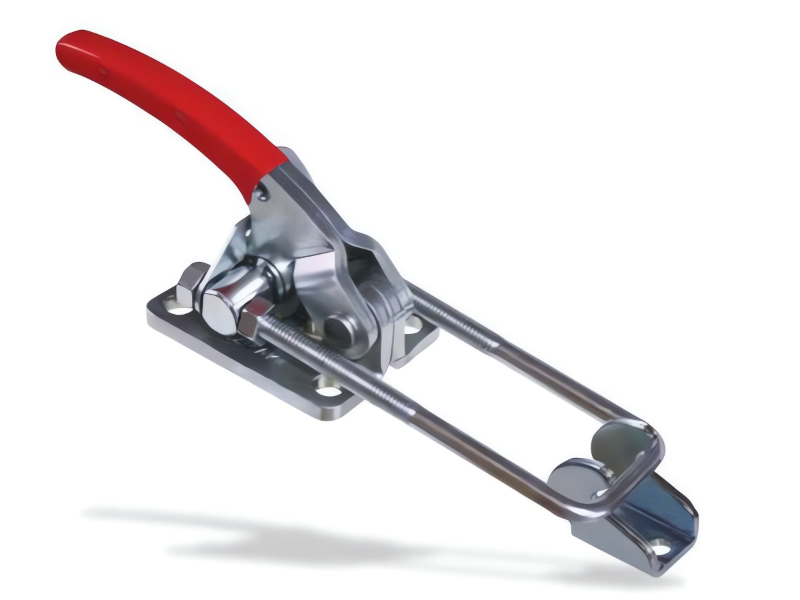

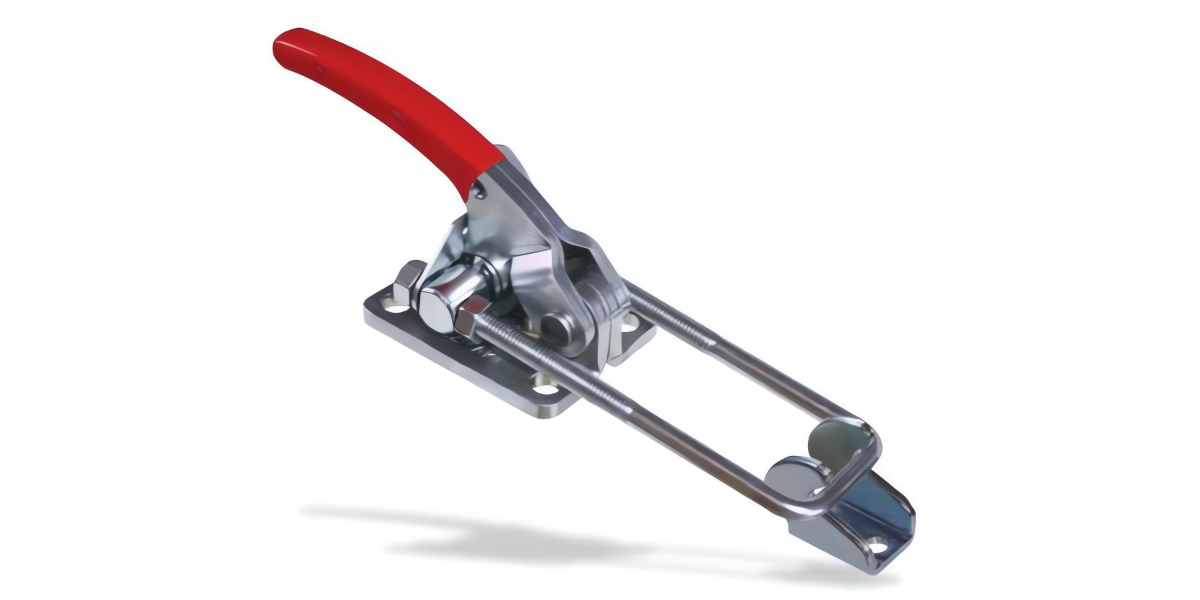

M42F Schwerer Verschlussspanner horizontal

M42F Schwerer Verschlussspanner horizontal

Verschlussspanner in schwerer Ausführung

  • Besonders robuste Ausführung mit hohen Haltekräften
  • Qualitätsstahl verzinkt und passiviert
  • Niete aus nichtrostendem Stahl in einsatzgehärteten Buchsen
  • Gefettete Lager- und Gelenkstellen
  • Zugbügel und Spannhülse vergütet
  • Der Lifter/Daumenhebel ermöglicht die Bedienung des Spanners mit einer Hand
  • Mechanik mit präventiver Funktion zur Erhöhung der Bediener-Sicherheit
  • Ölbeständiger roter Softgrip-Handgriff, robust und ergonomisch geformt
  • komplett mit Zugbügel und Gegenhalter
  • Bei Bedarf optional mit Sicherheitsverriegelung lieferbar
  • Die CAD-Daten stehen unten zum kostenlosen Download bereit.
Produktdatenblatt (Download)
Größe
Size
F1
⬅︎
[kN]
Schub GewichtCADPreis
[EUR]
Bestell-
Nummer
6 15 700 34,80 M42F-6
8 27 1510 44,50 M42F-8
M42F Schwerer Verschlussspanner horizontal Techische Zeichnung
GrößeBCDD1EKLMSYX
6 60 40 9.5 7 38 8.7 103 8 18 58 77
8 80 49 11.5 11 48 13 102 12 22.5 76 106
