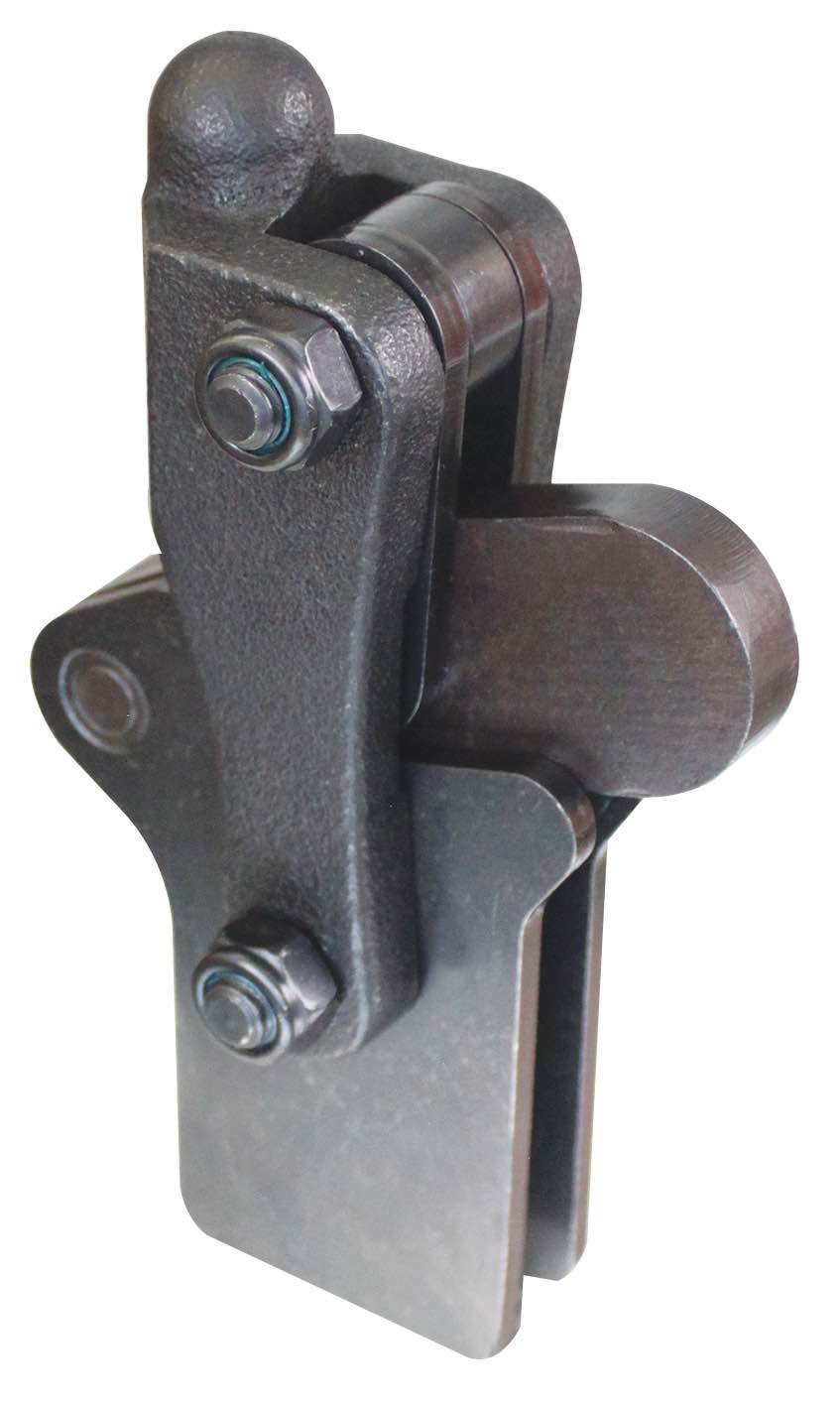

M32 Schweißbarer Modulspanner mit senkrechtem Fuß

M32 Modulspanner schweissbar mit senkrechtem Fuss

Modularer Senkrechtspanner mit senkrechtem Fuß für besonders hohe Spann- und Haltekräfte :

  • Modulspanner-modularer Senkrechtspanner für besonders hohe Spann- und Haltekräfte
  • schwere schweißbare Ausführung mit senkrechtem Fuß (fixiertem Fuß)
  • Spannarm, Grundplatte und Handgriff können undividuell angepaßt werden.
  • Material : brünierter Qualitätsstahl
  • Hebelarm : aus brüniertem Stahlguss
  • Geriebene und einsatzgehärtete Lagerbuchsen.
  • Bolzen sind gehärtet, geschliffen und dauerhaft gefettet.
  • Gängigkeit kann an der Klemmmutter am Hebelarm eingestellt werden.
  • u.a. alternatif passend für 6810P usw.
  • CAD-Daten auf Anfrage !
Produktdatenblatt (Download)
Größe
Size
F1

(kN)
Modulspanner HoeheModulspanner BreiteGewichtPreis
(EUR)
Bestell-
Nummer
2 2,5 90 48 245 o.R. M32-2
4 7,0 112 82 950 74,00 M32-4
6 11,0 182 1056 1640 89,00 M32-6

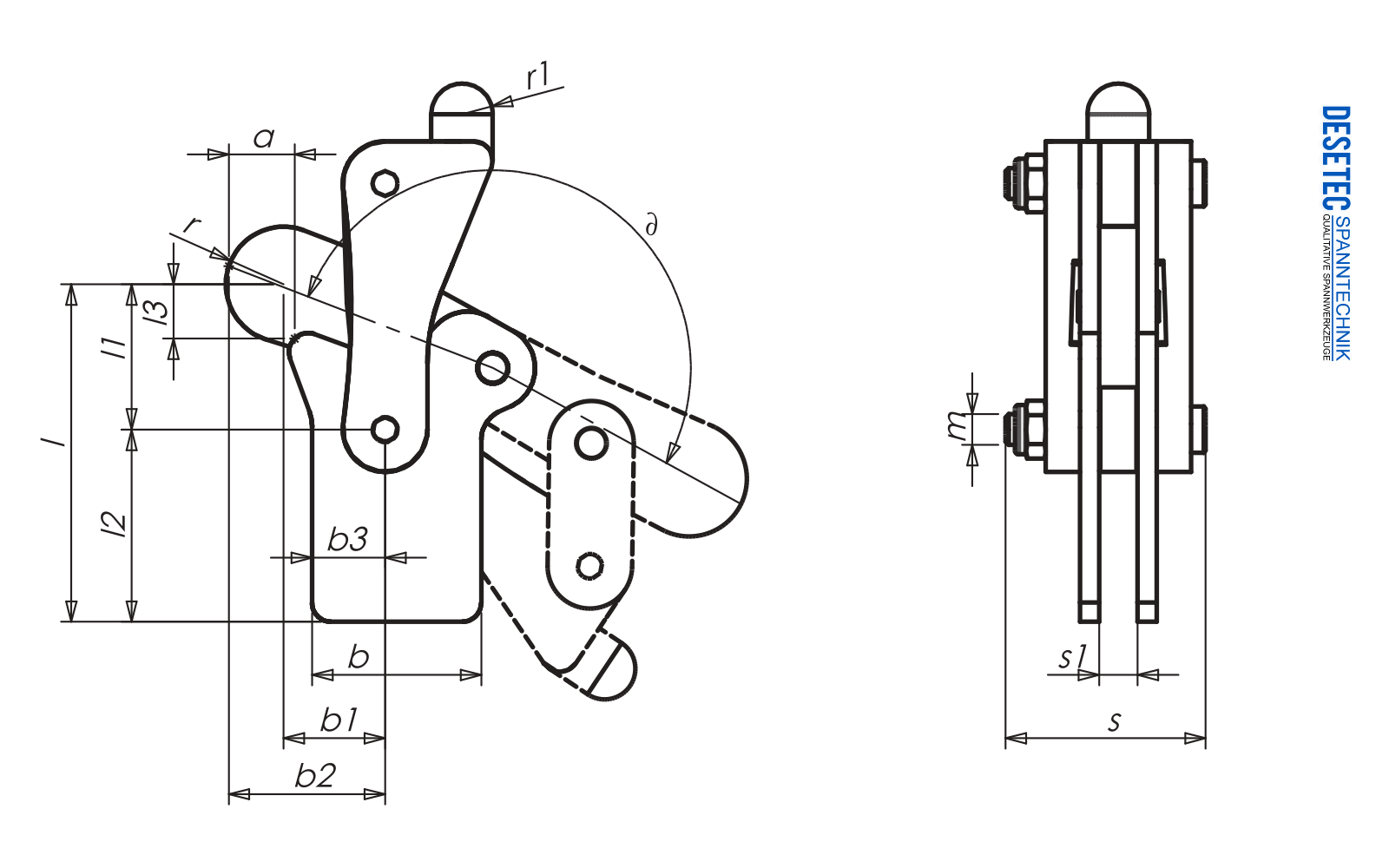

M32 Zeichnung Modulspanner mit senkrechtem Fuss
Bestell-
Nummer
Größeabb1b2b3ll1l2l3mrr1ss1CAD
M32-2 2 14.5 30 21.6 31.6 18.3 53 19 34.2 8.5 M6 10 5 31 6 190°
M32-4 4 16 44 26 41 19 88 38 50 12 M8 15 8 52 10 190°
M32-6 6 20 55 36 55 28 114 50 64 16 M10 18 11 60 12 190°

Modulspanner Zubehoer

Modulspanner Zubehoer Uebersicht

Anwendungsbeispiel Schwere Senkrechtspanner
