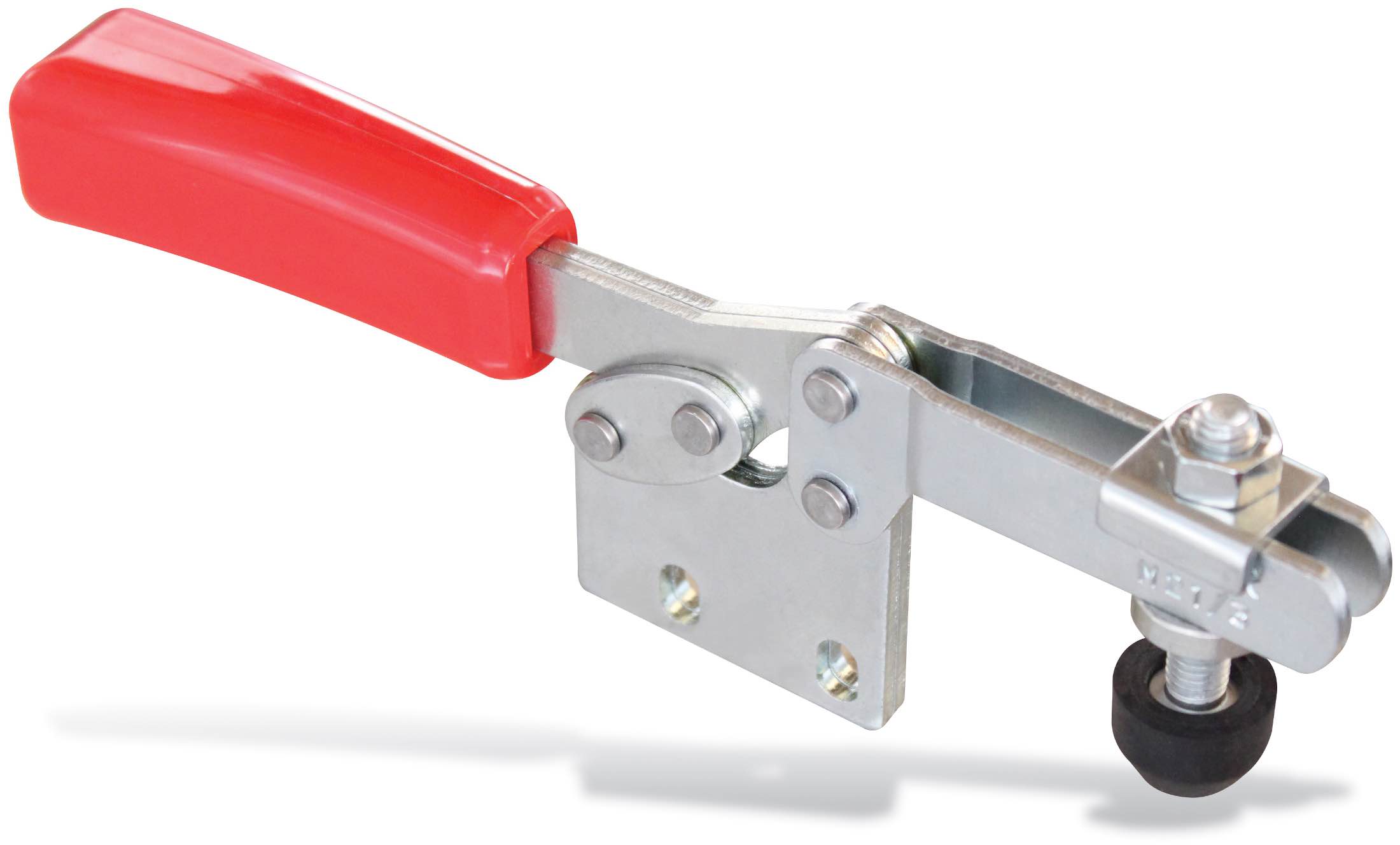

M21 Waagrechtspanner senkrechter Fuß offener Haltearm

Waagrechtspanner-Schnellspanner horizontal mit senkrechtem Fuß

Qualitätsstahl verzinkt und passiviert
verstellbarer offener Haltearm mit Verliersicherung der Andrückschraube an den Enden
Niete aus nichtrostendem Stahl in einsatzgehärteten Buchsen (ausser Größe 1)
Gefettete Lager- und Gelenkstellen
Mechanik mit präventiver Funktion zur Erhöhung der Bediener-Sicherheit
Komplett mit vergüteter, verzinkter Andrückschraube mit Mutter und Scheibe (FK 8.8)
Hochwertiger Gummi-Druckstück bildet mit der Andrückschraube eine gesamte Einheit
Gummi-Druckstück ist öl- und hitzebeständig
Ölbeständiger roter Softgrip-Handgriff, robust und ergonomisch geformt

Hinweis :

Rostfreie Ausführung aus Edelstahl für Lebensmittel- und Pharmaindustrie auf Anfrage
Größe 3 ist optional mit Sicherheitsverriegelung erhältlich (M21S)
u.a. alternatif passend für 6832 usw.
CAD-Daten stehen weiter unten zum kostenlosen Download zur Verfügung

Größe	F1 ⇧ [kN]	F2 ⇧ [kN]	Gesamt- höhe	Gesamt- länge	hw min.	hw max.	Andrück- schraube	Gewicht [g]	Preis [EUR]	Bestell- Nummer
0	0.25	0.40	32	85	0	7	M4 x 25	40	9,90	M21-0
1	0.80	1.10	42	128	3	10	M5 x 30	120	10,90	M21-1
2	1.00	1.20	59	158	7	16	M6 x 35	185	14,30	M21-2
3	1.80	2.50	63	221	8	20	M8 x 45	350	15,85	M21-3
4	2.00	3.00	96	293	9	38	M8 x 65	735	22,90	M21-4
5	3.00	5.00	93	330	13	37	M8 x 60	1160	32,50	M21-5
⬇︎ ⬇︎ Ausführung mit Sicherheitsverriegelung (M21S) ⬇︎ ⬇︎
3	1.80	2.50	63	221	8	20	M8 x 45	415	a.A.	M21S-3

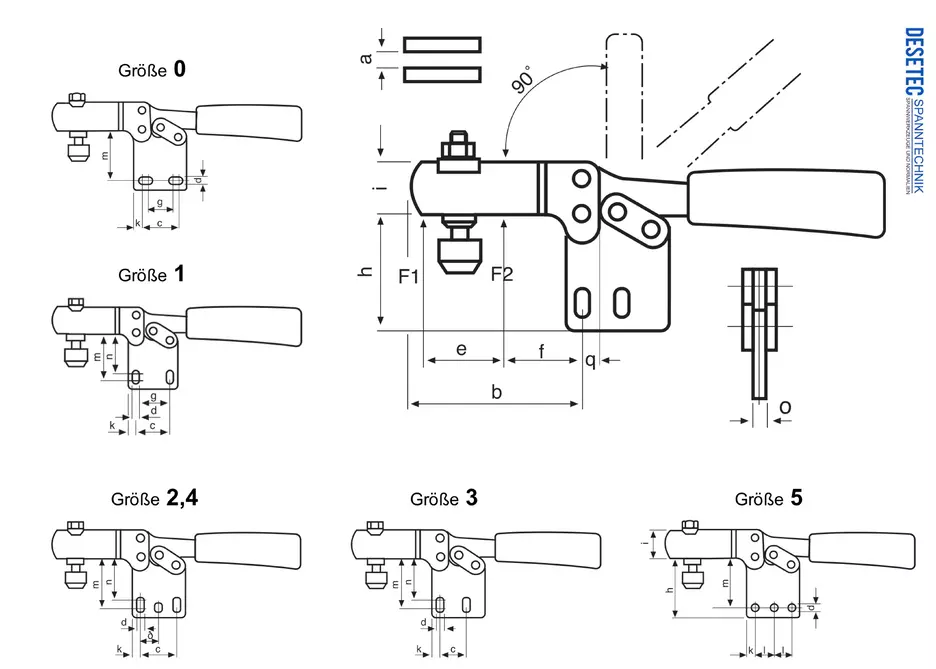

▼ Zeichnung/Datenblatt in mm [inch]

Größe	a	b	c	d	e	f	g	h	i	k	l	m	n	o	q	Bestellnr.
0	4	25	16	4.1	11	10	11	24	7	4	-	21	-	3	2	M21-0
1	5	40	23	5.2	26	11	24	32	10	5.5	-	28	25	5	5	M21-1
2	6	51	26	5.4	28	12	-	46	13.5	6	13	43	38	5	6	M21-2
3	8	72	25.5	6.5	44	22	-	49	15	7	-	43	38	6	8	M21-3
4	10	111	41	8.5	66	34	-	66	20	8	20.5	60	53	8	8	M21-4
5	12	120	-	8.5	78	10	10	68	25	7	26	60	12	22	23	M21-5

M21 Waagrechtspanner mit senkrechtem Fuß und offenem Haltearm
