M46 Verschlussspanner-Hakenspanner mit Gegenhalter
Verschlussspanner-Hakenspanner mit waagrechter Konsole :
- Qualitätsstahl verzinkt und passiviert
- Niete aus nichtrostendem Stahl in einsatzgehärteten Buchsen
- Gefettete Lager- und Gelenkstellen
- Zughaken und Spannhülse vergütet
- Mechanik mit präventiver Funktion zur Erhöhung der Bediener-Sicherheit
- Ölbeständiger roter Softgrip-Handgriff, robust und ergonomisch geformt
- komplett mit Zughaken und Gegenhalter
- Produktion in rostfreier Ausführung in EDELSTAHL möglich
- Größe 3 optional mit Sicherheitsverriegelung lieferbar (M46S)
- Bei Bedarf auch die übrigen Größen optional mit Sicherheitsverriegelung produzierbar
- u.a. alternatif passend für 6847 usw.
- Die CAD-Daten stehen unten zum kostenlosen Download bereit.

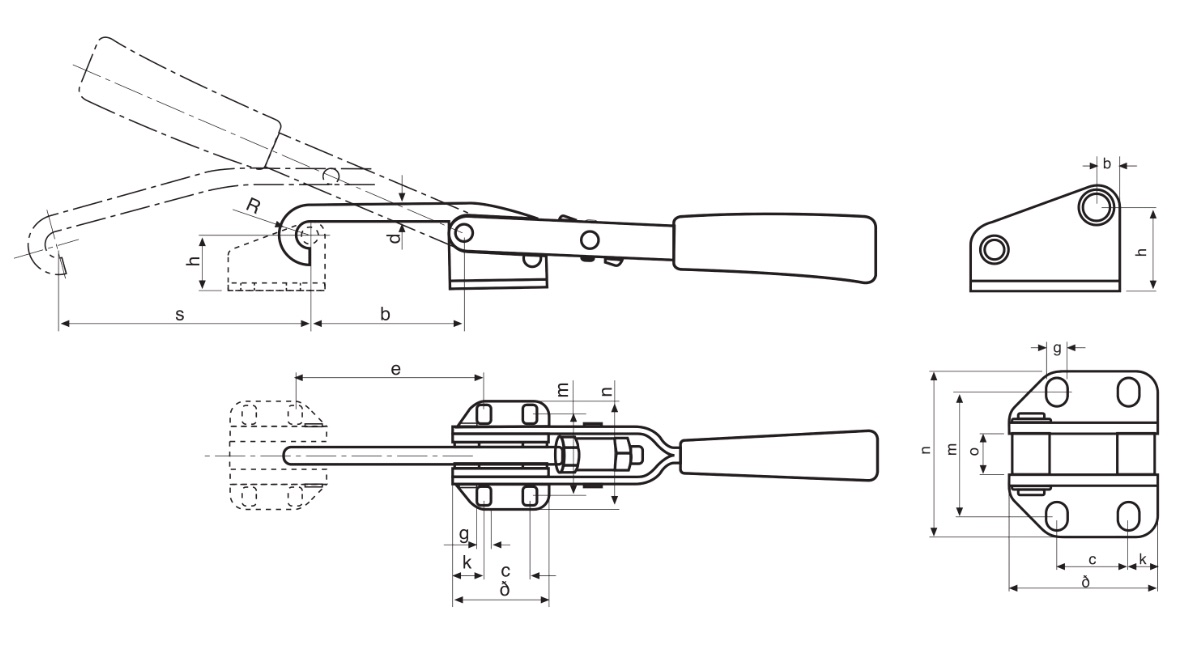

| Größe | b | c | d | e | g | h | k | ð | m | n | R | s | Bestellnummer |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1 | 36 - 41 | 19 | 6 | 36.5 - 41.5 | 4.5 | 24 | 6.5 | 33 | 27 - 29 | 41 | 4.5 | 45 | M46-1 |
| 3 | 67 - 79 | 19 | 8 | 74.5 - 86.5 | 5.5 | 24 | 13 | 41 | 32 - 35 | 43 | 5.5 | 98 | M46-3 |
| 5 | 58 - 70 | 30 | 12 | 58.5 - 70.5 | 11 | 49 | 13 | 55 | 56 - 61 | 85 | 8 | 144 | M46-5 |
MS46S/3 Zughaken, Zugbügel
MS46S/3 Zughaken, Zugbügel
- Qualitätsstahl verzinkt, passiviert und gehärtet
- optional in Edelstahlausführung verfügbar
- passend zum Verschlusspanner M46 !
| Größe | M | L1 | L |
|---|---|---|---|
| 1 | M6 | 30 | 86 |
| 3 | M8 | 50 | 142 |
| 3-1 | M8 | 50 | 170 |
| 5 | M12 | 107 | 186 |
MS46/1 Gegenhalter, Gegenlager
MS46/1 Gegenhalter
- Qualitätsstahl verzinkt und passiviert
- Einsatzgehärtete Buchsen
- Niete aus nicht rostendem Stahl
- optional in Edelstahlausführung verfügbar
- passend zum Verschlusspanner M46 !
| Größe | b | c | h | g | k | l | m | n | o |
|---|---|---|---|---|---|---|---|---|---|
| 1 | 6 | 19 | 22.5 | 4.5 | 6 | 31 | 28 | 41 | 6.8 |
| 3 | 6 | 19 | 23 | 5.5 | 13 | 31 | 32-35 | 46 | 10.8 |
| 5 | 12 | 29 | 49 | 11 | 13 | 31 | 60 | 89 | 13.7 |
