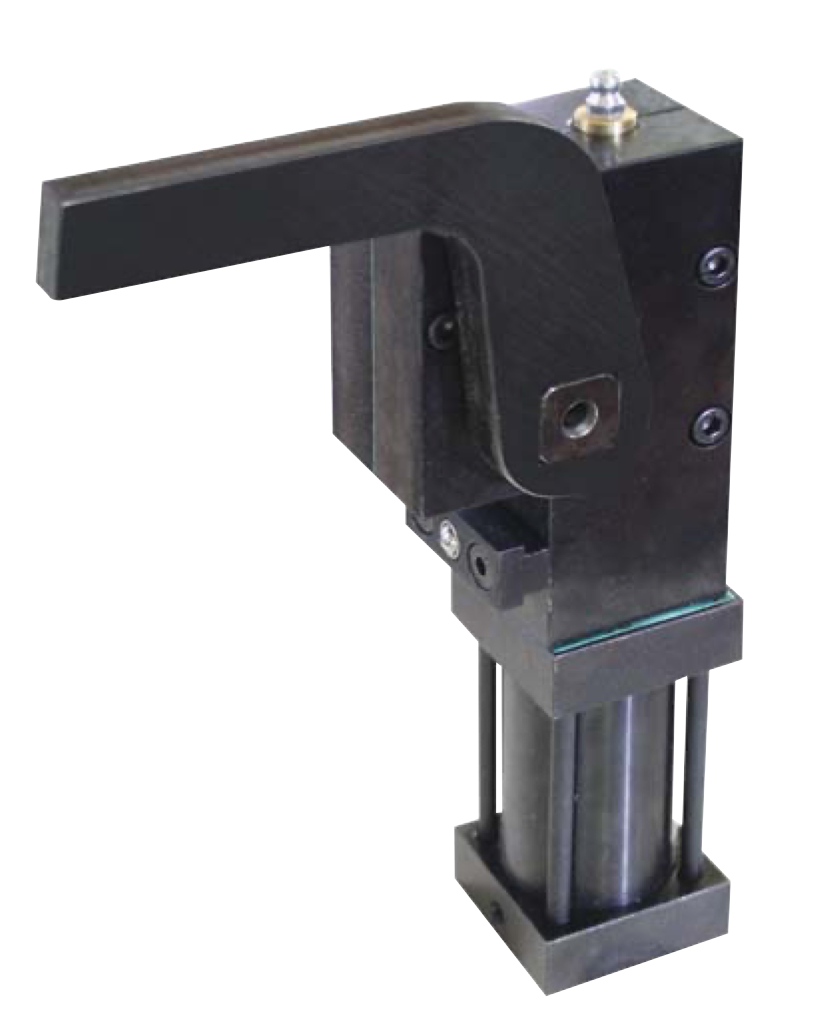

P32H Hitzebeständiger Pneumatikspanner für Rotationsformen

P32H Pneumatikspanner für Rotationsformen, hitzebeständige Ausführung

Pneumatischer Verschlussspanner für Rotationsformen :

  • Pneumatischer hitzebeständiger Hochleistungsspanner für Anwendungen auf Rotationsformen
  • Robuste Bauweise mit voll gekapselter / geschützter Mechanik für raue Betriebsbedingungen.
  • Kraftspanner mit Kniehebel-Mechanismus und Übertotpunktverriegelung
  • Durch die mechanische Selbsthemmung bleibt die aufgebaute Spannkraft bei Druckwegnahme erhalten.
  • Somit sind die Pneumatikspanner während dert Rotation im drucklosen Zustand 100% sicher verschlossen.
  • Eine manuelle Entriegelung ist auch bei Druckabfall möglich !
  • Massives Stahlgehäuse
  • Speziell konzipiert für das schnelle und zuverlässige Verschließen der Rotationsformen
  • Hitzebeständige Hochleistungs-Spezialdichtungen für den Einsatz bei hohen Temperaturen
  • Enorme Steigerung der Prozess-Effizienz durch schnelle Öffnungs- und Schließzeiten der Formen
  • doppelt wirkender Pneumatikzylinder - min. Betriebsdruck 7 bar !
Anwendungsgebiete

Bei Rotationsformen ist ein schnelles Öffnen und Schließen bei hohen Temperaturen erforderlich (240-300°C), um Gefahren möglichst zu vermeiden. Dieser robuster, hitzebeständiger Pneumatikspanner wird im Bereich der Rotationsformen eingesetzt, um die Formen einfach, schnell und zuverlässig zu öffnen und schließen.

Produktdatenblatt (Download)
Größe
Size
Spannmoment
[Nm]
Haltemoment
[Nm]
Gewicht
[g]
Preis
[EUR]
CADBestell-
nummer
32 100 300 1500 a. A. P32H-32
63 800 2500 4600 a. A. a. A. P32H-63
P32H Technische Zeichnung Pneumatikspanner für Rotationsformen
GrösseBB1CEE1FF1HKK1LL1L2L3L4MNR ST
32 98 70 16 21 21 66 39.6 75 20 12 201 131 70 64 40 15 10 6 5.5 45 28
63 145 100 20 - - 92 49.4 130 32 20 335 229 61 114 74 - - - - 80 33
