DST-20400 Waagrechtspanner mit waagrechtem Fuss 200N

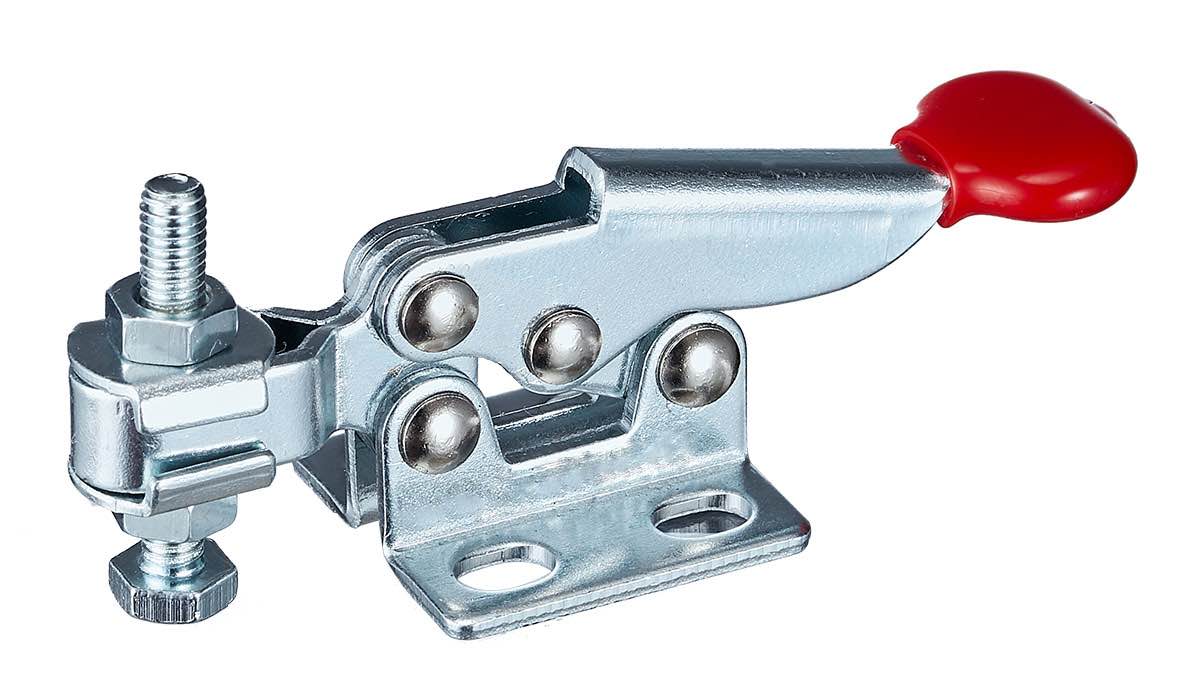

DST-20400 Minispanner-Waagrechtspanner mit waagrechtem Fuss U-Spannarm 200N

Minispanner-Waagrechtspanner in flacher Bauweise:

Kleinste Baugröße, ideal für kleine Lasten und beengte Platzverhältnisse
verstellbarer U-Spannarm, komplett mit Andrückschraube und Mutter
Material: Qualitätsstahl verzinkt und passiviert
ergonomischer waagrechter Haltegriff
Gesamtlänge : 70cm
Gesamthöhe: 20.5mm
Höhe unter der Spannarm: 9.8mm
Spannarmlänge: 17.6mm
Haltekraft: 200N
Gewicht: 25.5g

Hinweis :

Preis und CAD-Daten auf Anfrage !

Modell-Nr.	DST-20400
Haltekraft (N)	200 N
Gewicht (g)	25.5 g
Spannarm-Öffnungswinkel	55°
Handgriff-Öffnungswinkel	60°
Preis (€)	auf Anfrage

▼ Zeichnung/Datenblatt in mm [inch]

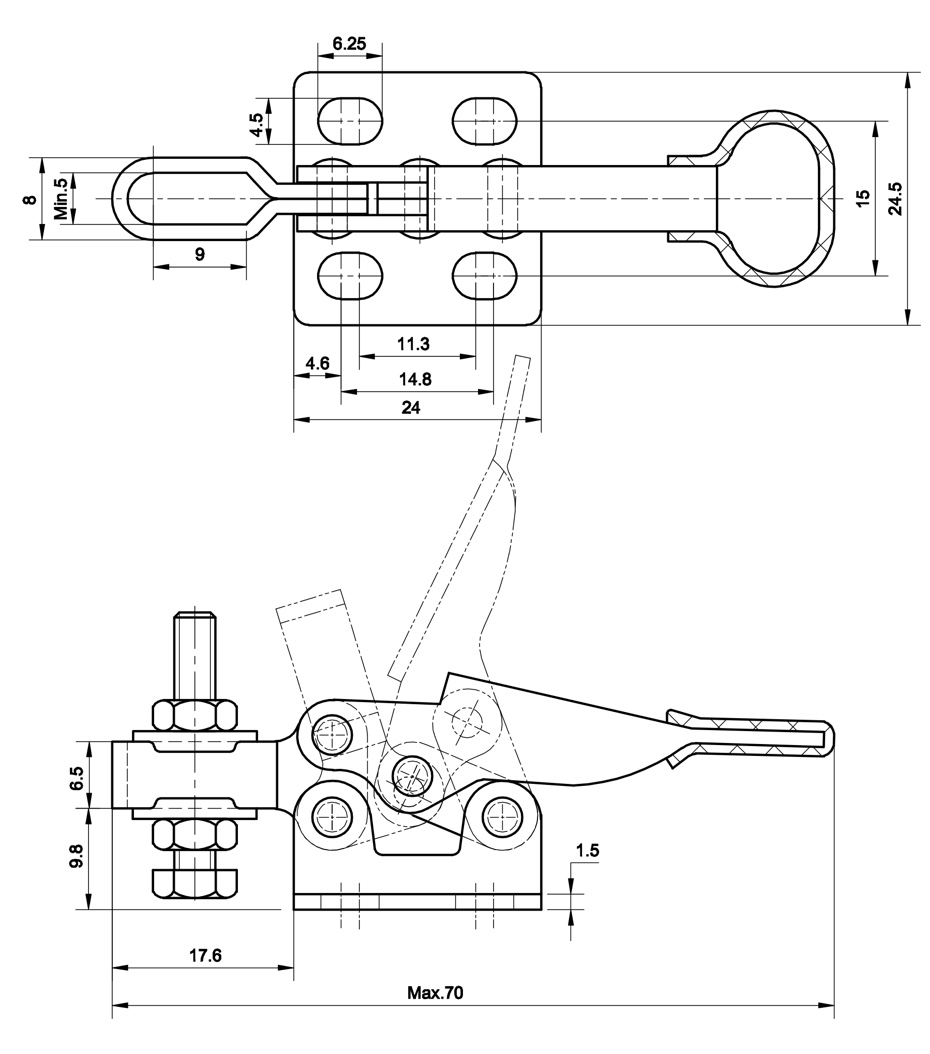

DST-20400 Technische Zeichnung Mini-Schnellspanner mit waagrechtem Fuss 200N
