SRJ01-202-05 Drehdurchführung für Werkzeugmaschinen und Bearbeitungszentren
SJT® Axiale Drehdurchführung für Kühlmittel, Öl und Druckluft:
- Rotorgetragene Drehdurchführung zu einfachen Montage, Einweg-Ausführung
- axiale Bauart/axialer Gehäuseanschluss
- Trockenlauffähige Ausführung dank eigens von SKT entwickelter Hochleistungs-Dichtungstechnologie (Auto-off-Seal)
- Gehäuse aus Aluminium, eloxiert, korrosionsbeständig
- Hochverschleißfeste Dichtungen aus Siliziumkarbid für hohe Lebensdauer und beanspruchende Betriebsbedingungen
- Rotor aus korrosionsbeständigem EDELSTAHL für hohe Verschleißfestigkeit, Temperatur- und Abriebbeständigket
- Originale GTA Drehdurchführungen ! Ähnlich wie Deublin 902, 1105, 1101 und 1116 Serie !
- Preise auf Anfrage
Technische Daten :
- Medium : Kühlmittel / Öl
- Max. Druck : 100 bar
- Max. Drehzahl (Min-1) : 15.000 U/Min.
- Max. Temperatur : 70°C
- Max. Durchfluß : 80 L/min
SRJ01-202-05A : Ausführung für den Betrieb mit Druckluft (siehe technische Zeichnung weiter unten)

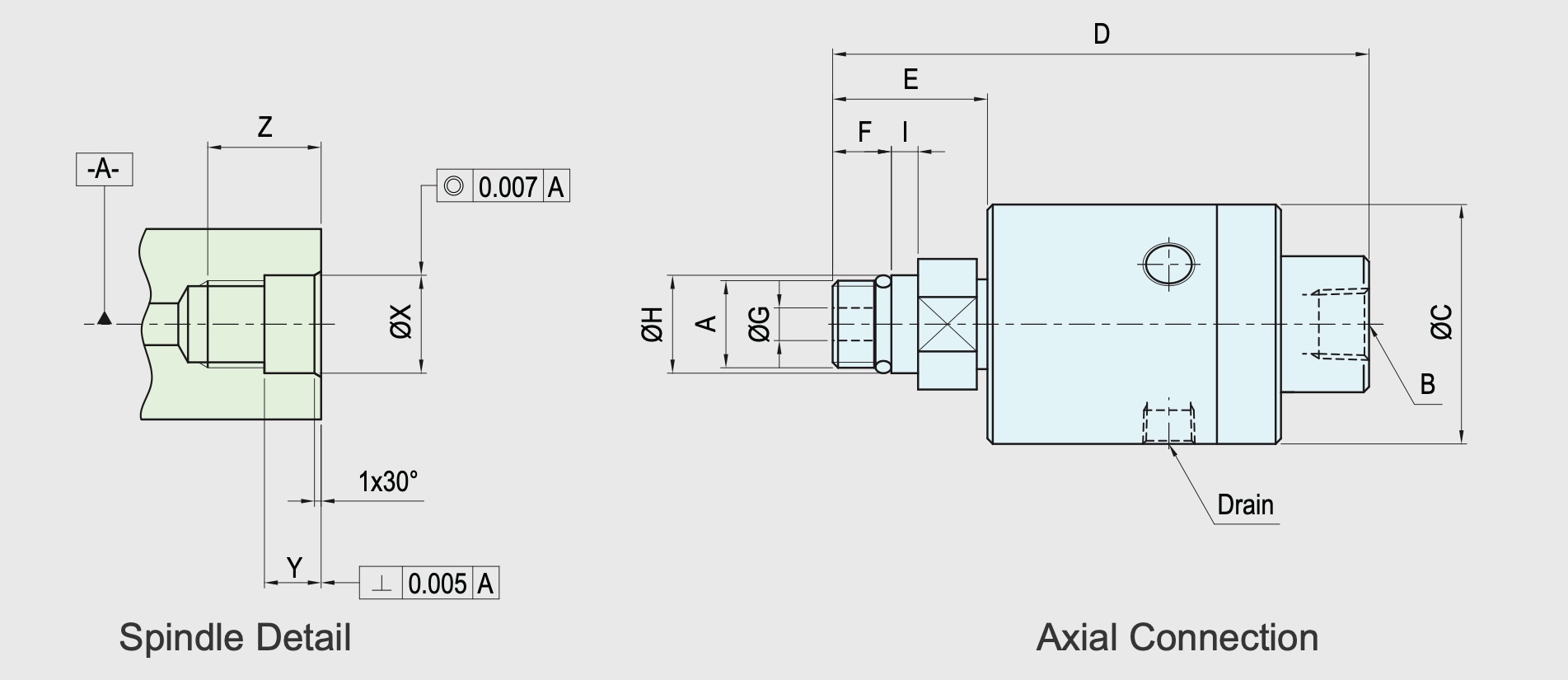

| Bestell- nummer | A Rotor- anschluss | B Versorgungs- anschluss | C Außen Ø | D Gesamt- länge | E Rotor- länge | F Gewinde- länge | G Innen Ø | Rotorzentrierung | Spindelende | Max. Drehzahl (Min-1) | Max. Durchfluß [l/min.] | Max. Druck [bar] | Trocken- lauf | |||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| H | I | X | Y | Z | ||||||||||||
| SRJ01-202-01 | M16x1.5LH | PT 1/4" | 44 | 100.5 | 29 | 11 | 6 | 17.994/17.983 | 5 | 18.007/17.997 | 8.5 | 19 | 7.000 | 20 | 100 | nein |
| SRJ01-202-02 | M16x1.5LH | PT 1/4" | 44 | 100.5 | 29 | 11 | 6 | 15.994/15.983 | 5 | 16.007/15.997 | 8.5 | 19 | 7.000 | 20 | 100 | nein |
| SRJ01-202-03 | M16x1.5LH | PT 3/8" | 44 | 100.5 | 29 | 11 | 9 | 15.994/15.983 | 5 | 16.007/15.997 | 8.5 | 19 | 15.000 | 80 | 100 | ja |
| SRJ01-202-04 | 5/8-18 UNF LH | PT 3/8" | 44 | 100.5 | 33 | 14 | 6 | 16.650/16.645 | 6 | 16.650/16.645 | 9.5 | 22 | 7.000 | 20 | 100 | nein |
| SRJ01-202-05 | M16Ⅹ1.5 LH | PT 3/8" | 44 | 100.5 | 29 | 11 | 9 | 17.994/17.983 | 5 | 18.007/17.997 | 8.5 | 19 | 15.000 | 80 | 100 | ja |
