Schubstangenspannerspanner mit Befestigungsgewinde

Schubstangenspanner mit Befestigungsgewinde Einbaubeispiel Schubstangenspanner mit Befestigungsgewinde
Schubstangenspanner mit Befestigungsgewinde

Die optimalen Kraft- und Bewegungsverhältnisse und die leichte Handhabung zeichnen die Kniehebelspanner aus und ermöglichen eine vielseitige Anwendung in vielen Bereichen.

Die Kniehebelspanner werden z. B. in der Metallindustrie zum Spannen beim Bohren, Schweißen, Biegen, Schleifen, Prüfen und Montieren oder in der Holz- und Kunststoffbearbeitung in Leim-, Bohr-, Schneid- und Fräsvorrichtungen eingesetzt.

Das Kniehebelprinzip des Schnellspanners ermöglicht eine weite und schnelle Öffnung des Spanners. Im entspannten Zustand ist eine völlige Freilegung und ungehinderte Entnahme des Werkstückes gewährleistet. Die hohe Übersetzung bringt bei geringer Handkraft hohe Spannkräfte. Die Selbsthemmung in der Spannstellung verhindert das Öffnen des Spanners während der Bearbeitung.

Die Kniehebelspanner werden aus hochwertigen Komponenten gefertigt und sind für einen wartungsfreien Dauereinsatz ausgelegt.

Ein ölbeständiger ergonomischer 2-Komponenten-Handgriff, mit griffiger, weicher Oberfläche und großer Handauflage, ermöglicht einen hohen Bedienkomfort.

Die schnell verstellbaren Andrückschrauben sind mit einer Verliersicherung versehen.

Werkstoff :
  • Spanner : Stahl, galvanisch verzinkt, passiviert
  • Niete : Rostfreier Stahl, Stahl
  • Griff : Kunststoff
  • Andrückschraube : Stahl, vergütet, galvanisch verzinkt
  • Gummikappe : Gummi
Empfehlung ähnlicher Artikel M61
Größe
Size
Art.-Nr.Schub F1Schub F2Schubstangenspanner HoeheSchubstangenspanner Breites3 min.s3 max.Andrueckschraube GewichtPreis (EUR)
3 23330.2103 1.0 1.0 73 136.5 17 25 M6 x 25 130 31,45
4 23330.2104 2.5 2.5 123 223 22 35 M8 x 35 320 36,50
6 23330.2106 4.0 4.0 149 314 30 30 M12 x 50 1200 58,55

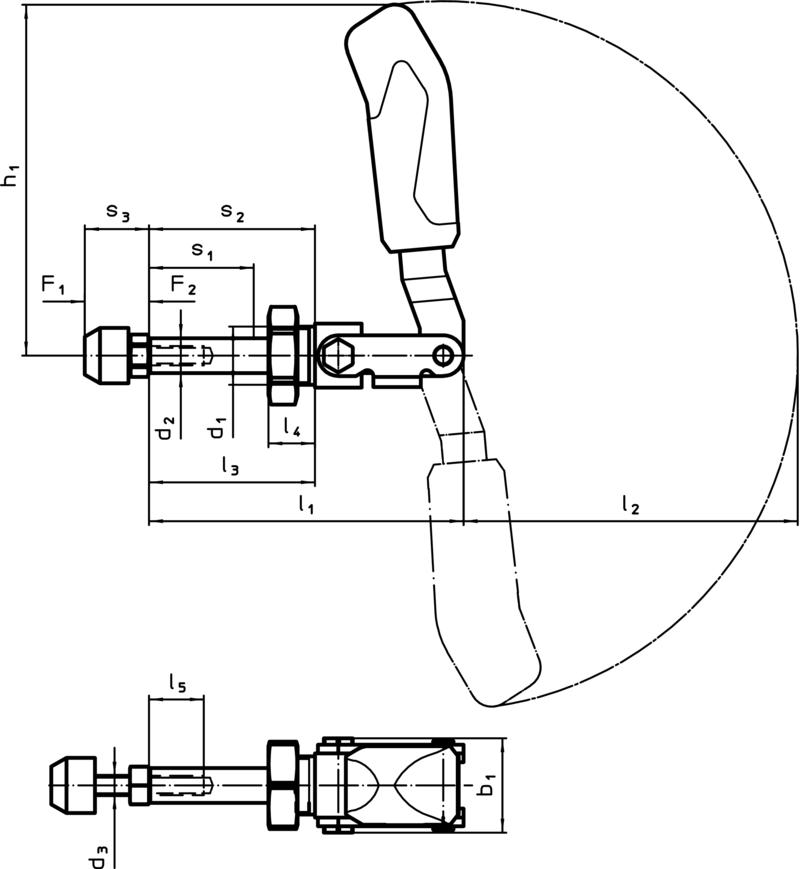

Technische Zeichnung Schubstangenspanner mit Befestigungsgewinde
Größe
Size
Art.-Nr.d1d2
d3b1
h1l1l2l3l4l5s1s2s3 mins3 max
3 23330.2103 M16 x 1.5 10 M6 30.5 73 68.5 68 36 13 15 21.5 36 17 25
4 23330.2104 M20 x 1.5 12 M8 33 123 108.0 115 57 16 25 40.0 57 22 35
6 23330.2106 M24 x 1.5 16 M12 49 149 175.0 139 92 24 45 67.0 92 30 50

M61-Schubstangenspanner

- mit Befestigungsgewinde M61 Schubstangenspanner mit Befestigungsgewinde

M61 Serie

zum stirnseitigen Einschrauben
Haltekraft 1.0kN bis 4.0kN

Schubstangenspanner

- Einbauversion, ohne Fuß - Schubstangenspanner ohne Fuss in Einbauversion

DST-362 Serie

Einschraubversion, optional mit Winkel
Haltekraft 910N bis 3180N
