Drehdurchführungen-Baureihe SRJ03

Die Baureihe BRJ 03 ermöglicht das Arbeiten mit kombinierten Zu- bzw. Ableitung des Mediums (2-Wege-Drehdurchführung). Wie die Baureihe SRJ 01, besteht auch diese als rotorgebundene Version aus einer einer geschlossenen Einheit. Rotor, Stator und der Anschluß für die Mediumzufuhr sind kompakt in einem Gehäuse untergebracht.

SRJ03-101 Hydraulik/Pneumatik Drehdurchführung mit 2 Kanälen

Produktbeschreibung :

• Trockenlauf geeignete Ausführung dank eigens von SKT entwickelter Hochleistungs-Dichtungstechnologie (Auto-off-Seal)
• Kühlmittel / Pneumatik Drehdurchführung mit 2 Kanälen (2-Wege).
• Gehäuse aus Aluminium, eloxiert
• Dichtungen aus Siliziumkarbid für hohe Lebensdauer und beanspruchende Betriebsbedingungen
• Rotor aus korrosionsbeständigem EDELSTAHL für hohe Verschleißfestigkeit, Temperatur- und Abriebbeständigket

Technische Daten :

• Max. Druck : A Port - 70 bar
• Max.Druck : B Port - 10 bar
• Max. Drehzahl : 7.000
• Medium : A Port - Coolant/Air
• Medium : B Port - Air
• Max. Temperatur : 70°C
• Max. Durchfluß : 70 L/Min.

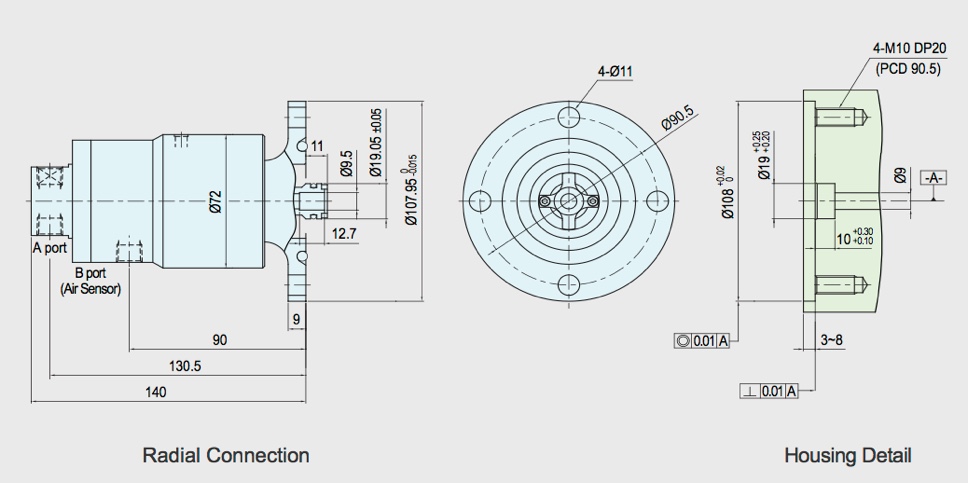

▼ Technische Zeichnung SRJ-03
